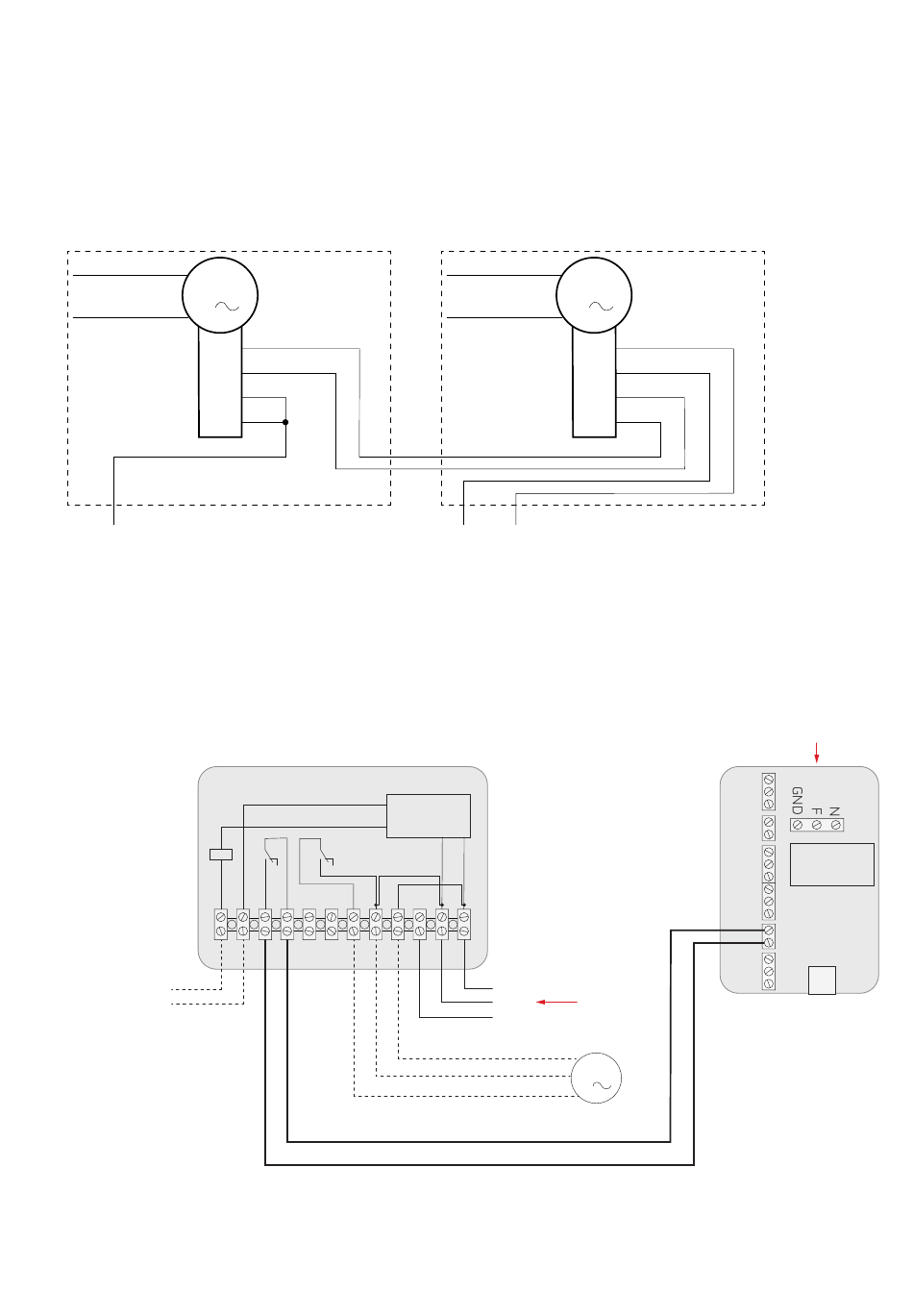

Anschluss zweier Feuerklappen
Zwei Feuerklappen können angeschlossen werden. Bei Anschluss zweier Feuerklappen müssen die Schaltvorgänge wie in folgender
Skizze angezeigt in Reihe geschaltet werden. Beachten Sie bitte, dass die zwei extra Kabel aus den Klappen (S3 und S5) nicht verwen-
det werden. Die Versorgungsspannung von Null und Relais 5 werden parallel geschaltet.
Verbindungen müssen in einer externen Verbindungsdose (keine Nilan Lieferung) montiert werden
S1-S6 werden, wie unter „Anschluss Feuerklappe" gezeigt, der Nilan Feuerautomatikbox angeschlossen
Feuerklappe 1
Relais 5
2
M
1
Null
1
S1/S6
Anschlussbox für Benutzerwahl und EM-Box/DTBU bei Feuerautomatik
Sofern die Feuerautomatik in der Software deaktiviert wurde, und Sie den Abzug in Kombination mit der EM-Box/DTBU-Klappe laufen
lassen möchten, bietet Nilan eine Anschlussbox an, an die EM-BOX/DTBU-Klappe angeschlossen werden können.
Die Anschlussbox kann auch (wie im Bild gezeigt) der Nilan Feuer Connection Box angeschlossen werden, an der dann die Brandschutz-
klappe angeschlossen wird.
Anschlussbox für Benutzerwahl und EM-Box/DTBU
1
2
Potentialfrei-
er Schalter in
24VAC
der Dunstab-
zugshaube
M20
S4
S2
S1
S6
230V~/24V~
3
4
5
6
7
8
9
Blau
Braun
Weiß
Benutzerwahl
Feuerklappe 2
Relais 5
2
M
1
Null
1
S2
S4
N
F
240VAC
GND
230V~N 1
230V~F 2
M
1
3
EM-Box
M20
S4
S2
S1
S6
N1
S
S1
S2
S3
S4
S5
S6
USER
PRG.
GND
A1+
B1 -
Feuer Connection Box
240VAC
12V DC
RJ45
27
