Fronius Primo GEN24 3.0 Plus Bedienungsanleitung Seite 86

6
7
8
86

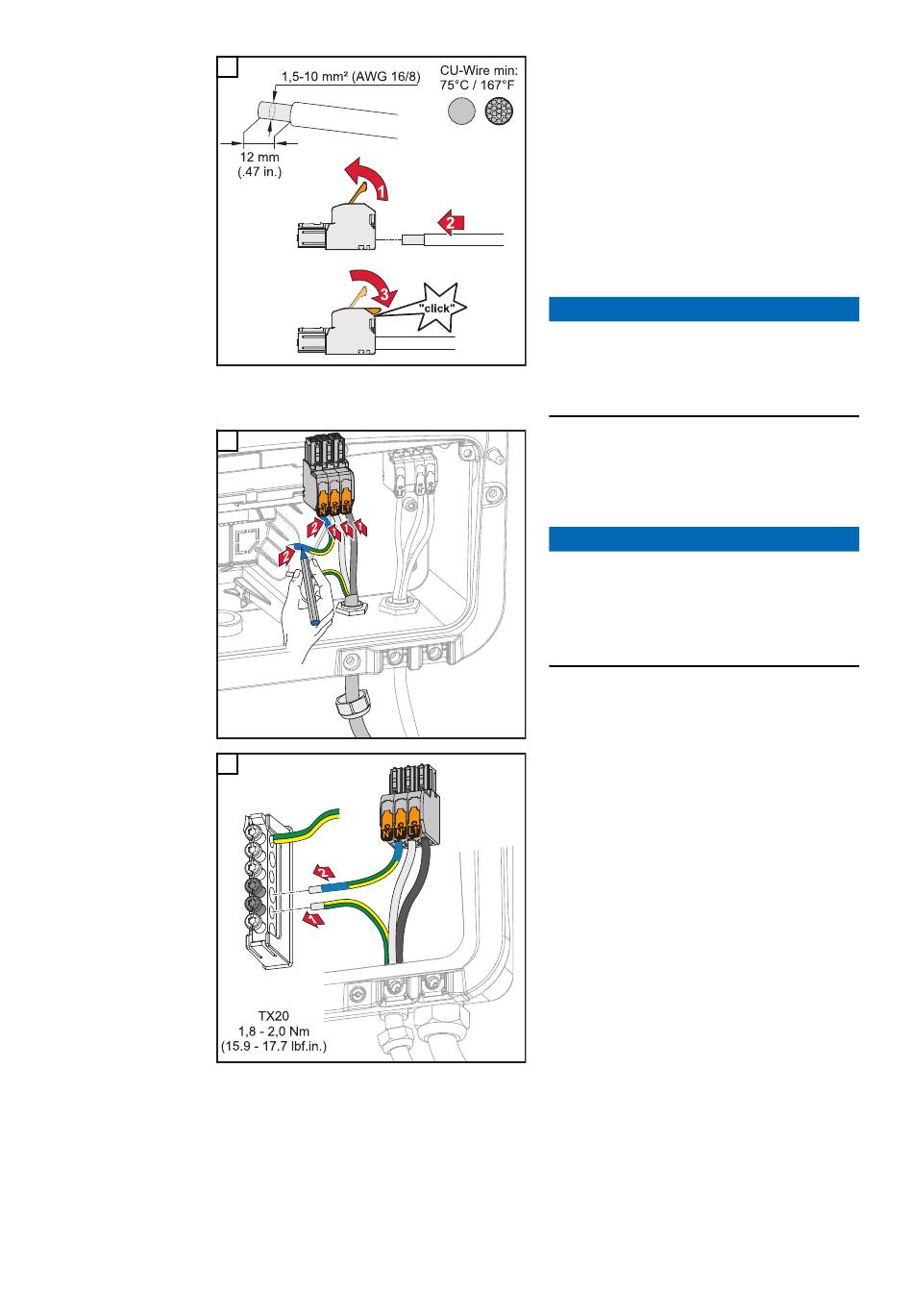

Von den Einzelleitern 12 mm abisolie-
ren.
Der Kabel-Querschnitt muss zwischen
2 2
1,5 mm und 10 mm
Betätigungshebel der Anschussklem-
me durch Anheben öffnen und den ab-
isolierten Einzelleiter in den vorgese-
henen Steckplatz bis zum Anschlag in
die Anschlussklemme stecken. Danach
den Betätigungshebel bis zum Einras-
ten schließen.
HINWEIS!
Es darf nur eine Leitung pro Pol ange-
schlossen werden. Die Leitungen
können ohne Aderendhülsen ange-
schlossen werden.
L1´ Phasenleiter
N´ Neutralleiter
N´ PEN-Leiter
HINWEIS!
Der PEN-Leiter muss mit permanent
blau markierten Enden gemäß den na-
tionalen Bestimmungen ausgeführt
sein und einen Querschnitt von
10 mm² haben.
Den Schutzleiter und PEN-Leiter an
der Erdungselektroden-Klemme mit ei-
nem Schraubendreher (TX20) und ei-
nem Drehmoment von 1,8 - 2 Nm be-
festigen.
betragen. Den
