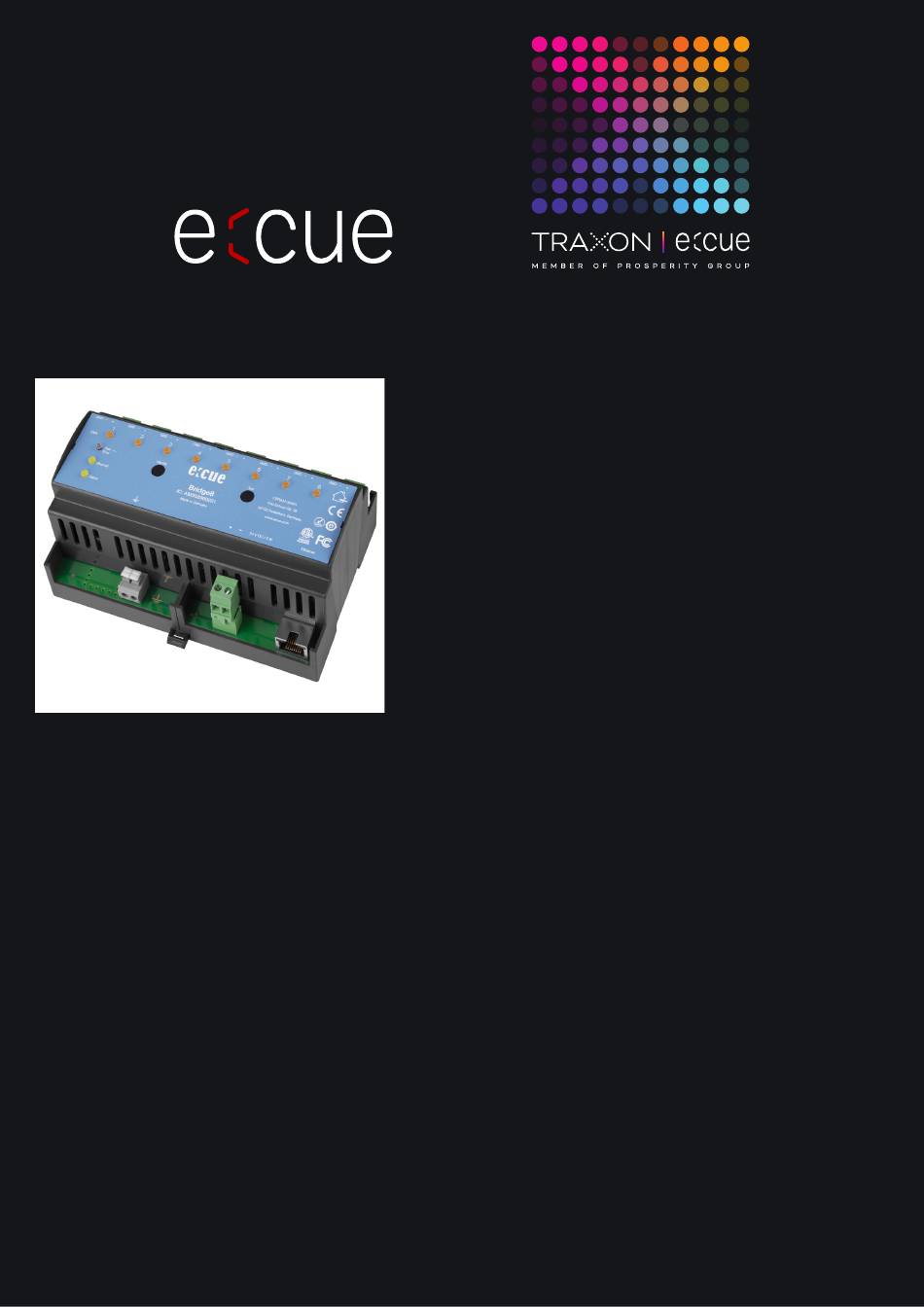

Traxon e:cue Bridge8 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Lesen Sie die Bedienungsanleitung und das Heft
"Sicherheitshinweise" sorgfältig durch. Alle Änderungen
vorbehalten. Rechtschreibfehler oder andere Fehler
rechtfertigen keinen Anspruch bei Schäden. Alle Maße sollten an
einem realen Gerät überprüft werden. Modifikation des
Produktes ist verboten.
Diese Anleitung richtet sich an Installateure, IT-Administratoren
und Benutzer des Produktes.
Alle in dieser Anleitung genannten Bezeichnungen von
Erzeugnissen und Markenzeichen sind Marken der jeweiligen
Hersteller.
Außer für interne Verwendung ist die Überlassung dieser
Anleitung an Dritte, die gesamte oder auszugsweise
Veröffentlichung, Verwertung oder Mitteilung in jeglicher Art und
Form nicht gestattet.
Downloads und mehr Informationen unter:
www.ecue.com
Art-Net™ Designed by and Copyright Artistic Licence Holdings
Ltd
e:cue Bridge8
Bedienungsanleitung
Ausgabe:
28.06.23 [DE_ecue_Bridge8_Setup_v2p0]
Herausgegeben von:
Traxon Technologies Europe GmbH
Karl-Schurz-Strasse 38
33100 Paderborn, Deutschland
©2023 Traxon Technologies Europe GmbH
Alle Rechte vorbehalten
Traxon Technologies Europe GmbH
Kundenservice
Karl-Schurz-Str. 38
33100 Paderborn, Deutschland
+49 5251 54648-0
support@ecue.com
AM356960031
Inhaltsverzeichnis
Verwandte Anleitungen für Traxon e:cue Bridge8
Inhaltszusammenfassung für Traxon e:cue Bridge8
- Seite 1 Produktes ist verboten. 33100 Paderborn, Deutschland Diese Anleitung richtet sich an Installateure, IT-Administratoren und Benutzer des Produktes. ©2023 Traxon Technologies Europe GmbH Alle in dieser Anleitung genannten Bezeichnungen von Alle Rechte vorbehalten Erzeugnissen und Markenzeichen sind Marken der jeweiligen Hersteller.
-
Seite 2: Inhaltsverzeichnis
Spannungsversorgung Erdung Netzwerk-Konfiguration Standardeinstellungen vom Netzwerk Netzwerkeinstellung über die Webschnittstelle Ausgabe-Konfiguration Ausgangs-Konfiguration Datenzuordnung (Quellen-Konfiguration) Quellenwechsel Testmodus Testmodus über Test-Taster Testmodus über Webschnittstelle Firmware-Update Demontage Produktdaten Zertifizierung Abmessungen WWW.TRAXON-ECUE.COM ©2023 traxon technologies. Alle Rechte vorbehalten. Bedienungsanleitung 06/23 Seite: 02 / 15... -
Seite 3: Sicherheitshinweise
Nodes sind dedizierte Schnittstellen und stellen verschiedenste Verbindungen mit Protokollen wie DMX/RDM, DALI, digitale Eingänge oder Ausgänge bereit. Der e:cue Bridge8 ist eine Art-Net / sACN nach DMX Schnittstelle. Er ist ausgestattet mit 8 DMX Universen, erreichbar über Schraubanschlüsse.Wechseln Sie im Betrieb zwischen zwei Eingabequellen. Der e:cue Bridge8 ermöglicht die Kontrolle von bis zu 4096 DMX Kanälen (=1360 RGB Pixel, 170 Pxl/Univ.) über... -
Seite 4: Lieferumfang
Erdung Spannungsversorgung (Vcc+, Vcc- links nach rechts) 10 Ethernet-Anschluss Hutschienen-Griff Benutzeroberfläche: LEDs Der e:cue Bridge8 hat 11 LEDs auf der Frontseite. Die 11 LEDs zeigen die Grundzustände des e:cue Bridge8s Inhalt LEDs Status An: Im Online-Zustand leuchtet die LED konstant. -
Seite 5: Allgemeine Hinweise
Inhalt Überprüfen Sie die Vollständigkeit des Lieferumfanges nach Kapitel “2.1 Lieferumfang” auf Seite 04. Sollten Komponenten beschädigt sein oder fehlen, wenden Sie sich an Ihren Traxon e:cue Support Service. Garantiebestimmungen Abhängig vom Produkt können Garantie und Gewährleistung zeitlich unterschiedlich befristet sein. Die Garantie- und Gewährleistungsbestimmungen finden sich in der Regel im Angebot und in der... -
Seite 6: Technischer Support
+49 (5251) 54648-0 support@ecue.com Installation Zur Installation vom e:cue Bridge8 montieren Sie diesen auf einer Hutschiene und schließen die Spannungsversorgung, eine Ethernet-Verbindung und DMX-Geräte an. Die Reihenfolge der Kabelanbindung ist beliebig. Schalten Sie die Stromversorgung erst an, wenn alle Kabel angeschlossen sind. -
Seite 7: Dmx-Verbindung
Inhalt Externes Netzteil: Verbinden Sei den e:cue Bridge8 mit einem NEC Class 2 24 V DC Netzteil. Das Anliegen von Stromversorgung am Node entspricht einem Anschalten des Gerätes. Verwenden Sie hierfür die 2-polige Anschlussklemme und schließen Sie die Stromkabel entsprechend der auf dem Produktschild angegebenen Beschriftung an. -
Seite 8: Netzwerk-Konfiguration
Bridge8 — Bedienungsanleitung | Netzwerk-Konfiguration Erden Sie den e:cue Bridge8 über Schutzerdung in den vorgegebenen Fällen. Erden Sie die DMX- und Ethernet-Anschlüsse. Erden Sie jedes Kabel separat. Netzwerk-Konfiguration Die Netzwerkeigenschaften des Geräts sind voreingestellt. Eine erfolgreiche Installation der Stromverbindung ist Voraussetzung für die Netzwerkkonfiguration. Änderungen der Netzwerkeinstellungen können auf der Webschnittstelle des Geräts vorgenommen werden. -
Seite 9: Ausgabe-Konfiguration
— Unter “Device Settings” auf der linken Seite von der Konfigurationsseite des e:cue Bridge8s können Sie das Passwort zur Anmeldung und seinen Gerätename ändern. — Rufen Sie die Webschnittstelle vom e:cue Bridge8 nur mit einem Browser-Tab zur Zeit und nicht mit mehreren auf. -
Seite 10: Ausgangs-Konfiguration
Nachdem alle Ausgänge konfiguriert worden sind, klicken Sie auf “submit”, um die Konfiguration zu speichern. Datenzuordnung (Quellen-Konfiguration) Den zweiten Schritt der Ausgabe-Konfiguration bildet die Konfiguration der Dateneingänge. Der e:cue Bridge8 bietet zwei Datenquellen. Für jede Quelle sind zuerst das Protokoll und seine Parameter festzulegen. Protokoll Quelle... -
Seite 11: Quellenwechsel
| Ausgabe-Konfiguration Öffnen Sie die Quellen-Konfigurationsseite mit der Auswahl von “Input Source 1” und “Input Source 2” auf der linken Seite der Webschnittstelle von dem e:cue Bridge8: Bitte beachten Sie, dass die IP-Adressen der zwei Quellen unterschiedlich sein müssen, wenn dieselbe Protokollart bei beiden Quellen verwendet wird. -
Seite 12: Testmodus
Ausgangs-LED) und DMX-Protokoll (orange Ausgangs-Leuchte) hin und her zu schalten. Testmodus über Webschnittstelle Die Webschnittstelle von dem e:cue Bridge8 bietet vier verschiedene Testbilder und deren Änderung an. Um auf die Webschnittstelle zu gelangen, öffnen Sie einen gewöhnlichen Webbrowser auf einem angeschlossenem PC. -
Seite 13: Firmware-Update
Aktualisierungsvorgang zu starten. Warten Sie bis der Vorgang beendet ist und der Normalbetrieb wieder aufgenommen wurde. Bestätigen Sie die Firmware-Version und das “Dashboard” des Geräts wird WWW.TRAXON-ECUE.COM ©2023 traxon technologies. Alle Rechte vorbehalten. Bedienungsanleitung 06/23 Seite: 13 / 15... -
Seite 14: Demontage
Ende des Reboot-Vorganges. Demontage Um den e:cue Bridge8 abzubauen, trennen Sie alle verbundenen Kabel und Anschlüsse von dem Gerät. Entfernen Sie den e:cue Bridge8 von der Hutschiene, indem Sie die schwarze Hutschienen-Entriegelung ziehen und das Gerät von der Hutschiene lösen. Die Demontage ist abgeschlossen. -
Seite 15: Zertifizierung
Entspricht UL Std. 62368-1 Zertifiziert nach CSA Std. C22.2 NO. 4000805 62368-1 12 Abmessungen Alle Abmessungen in mm Inhalt 48.5 Bitte informieren Sie sich über die neuesten Aktualisierungen und Änderungen auf der Traxon-Website. © 2023 TRAXON TECHNOLOGIES. ALLE RECHTE VORBEHALTEN. www.traxon-ecue.com...
