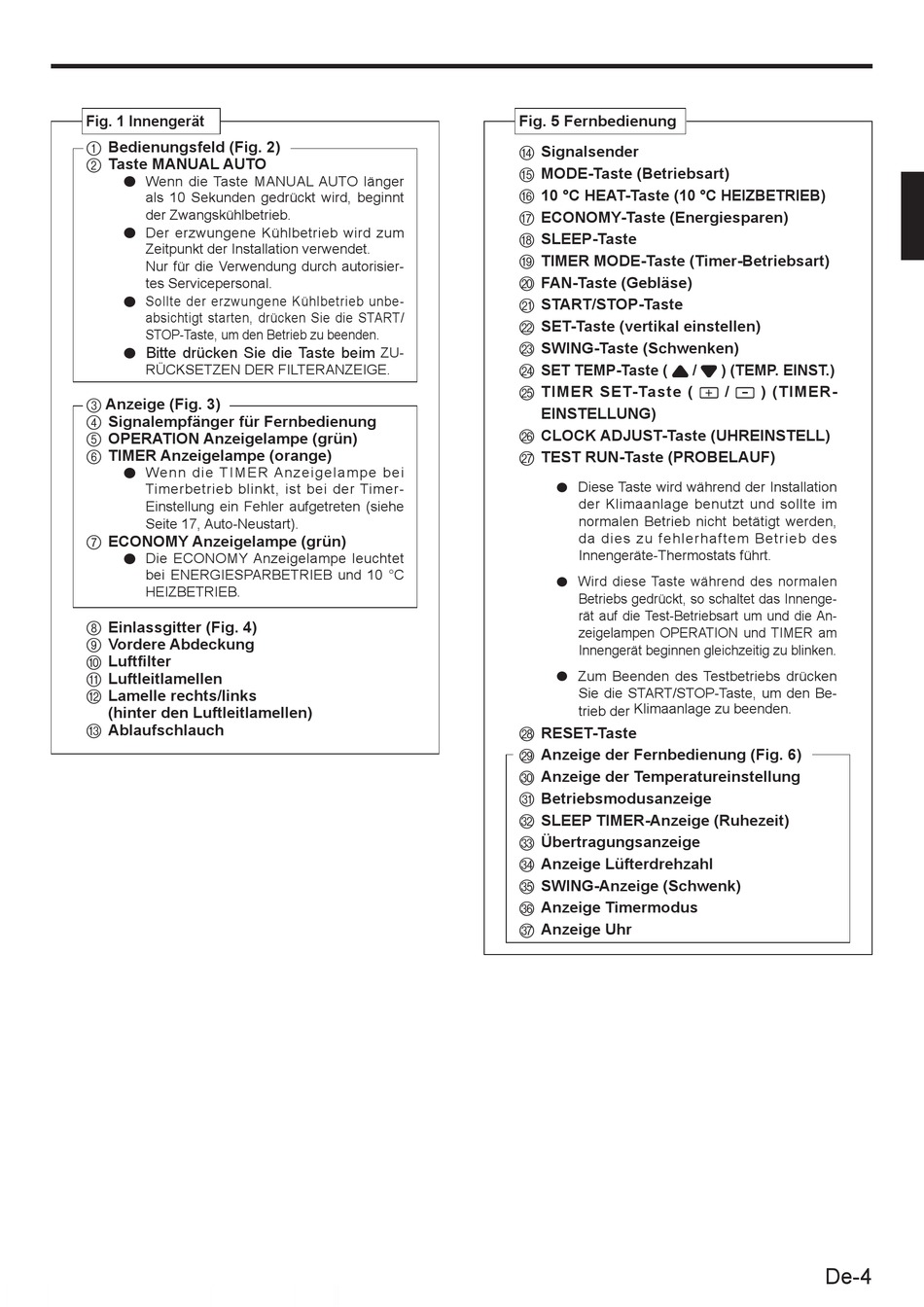

Fig. 1 Innengerät
1 Bedienungsfeld (Fig. 2)
2 Taste MANUAL AUTO
●
Wenn die Taste MANUAL AUTO länger
als 10 Sekunden gedrückt wird, beginnt
der Zwangskühlbetrieb.
●
Der erzwungene Kühlbetrieb wird zum
Zeitpunkt der Installation verwendet.
Nur für die Verwendung durch autorisier-
tes Servicepersonal.
●
Sollte der erzwungene Kühlbetrieb unbe-
absichtigt starten, drücken Sie die START/
STOP-Taste, um den Betrieb zu beenden.
● Bitte drücken Sie die Taste beim
RÜCKSETZEN DER FILTERANZEIGE.
3 Anzeige (Fig. 3)
4 Signalempfänger für Fernbedienung
5 OPERATION Anzeigelampe (grün)
6 TIMER Anzeigelampe (orange)
●
Wenn die TIMER Anzeigelampe bei
Timerbetrieb blinkt, ist bei der Timer-
Einstellung ein Fehler aufgetreten (siehe
Seite 17, Auto-Neustart).
7 ECONOMY Anzeigelampe (grün)
●
Die ECONOMY Anzeigelampe leuchtet
bei ENERGIESPARBETRIEB und 10 °C
HEIZBETRIEB.
8 Einlassgitter (Fig. 4)
9 Vordere Abdeckung
0 Luftfi lter
A Luftleitlamellen
B Lamelle rechts/links
(hinter den Luftleitlamellen)
C Ablaufschlauch
Fig. 5 Fernbedienung
D Signalsender
E MODE-Taste (Betriebsart)
F 10 °C HEAT-Taste (10 °C HEIZBETRIEB)
G ECONOMY-Taste (Energiesparen)
H SLEEP-Taste
I TIMER MODE-Taste (Timer-Betriebsart)
J FAN-Taste (Gebläse)
K START/STOP-Taste
L SET-Taste (vertikal einstellen)
M SWING-Taste (Schwenken)
ZU-
N SET TEMP-Taste (
O TIMER SET-Taste (
EINSTELLUNG)
P CLOCK ADJUST-Taste (UHREINSTELL)
Q TEST RUN-Taste (PROBELAUF)
R RESET-Taste
S Anzeige der Fernbedienung (Fig. 6)
T Anzeige der Temperatureinstellung
U Betriebsmodusanzeige
V SLEEP TIMER-Anzeige (Ruhezeit)
W Übertragungsanzeige
X Anzeige Lüfterdrehzahl
Y SWING-Anzeige (Schwenk)
Z Anzeige Timermodus
[ Anzeige Uhr
/
) (TEMP. EINST.)
/
● Diese Taste wird während der Installation
der Klimaanlage benutzt und sollte im
normalen Betrieb nicht betätigt werden,
da dies zu fehlerhaftem Betrieb des
Innengeräte-Thermostats führt.
● Wird diese Taste während des normalen
Betriebs gedrückt, so schaltet das Innenge-
rät auf die Test-Betriebsart um und die An-
zeigelampen OPERATION und TIMER am
Innengerät beginnen gleichzeitig zu blinken.
● Zum Beenden des Testbetriebs drücken
Sie die START/STOP-Taste, um den Be-
trieb der Klimaanlage zu beenden.
) (TIMER-
De-4
