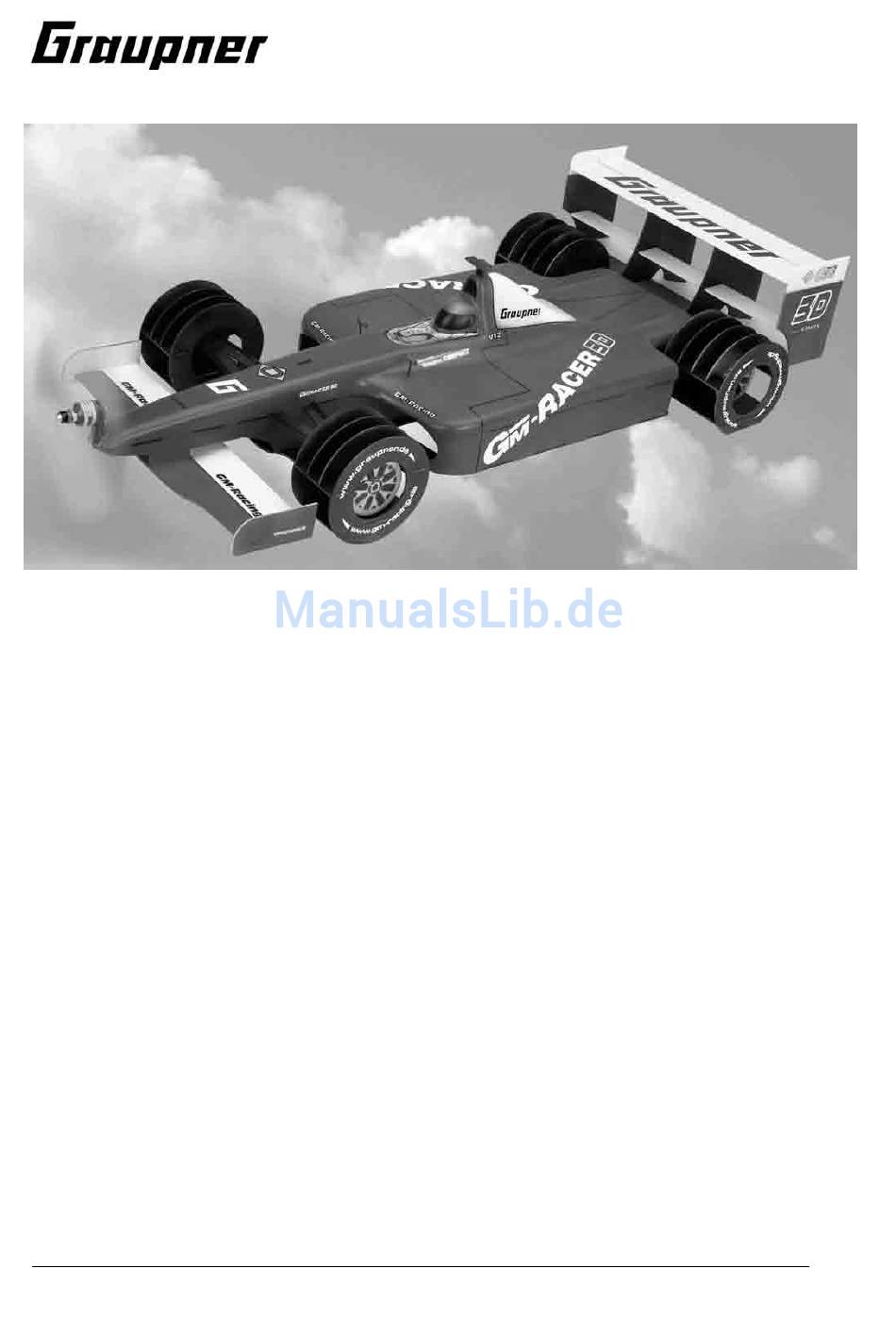

Montageanleitung für das Modell GM- RACER 3D, Best.-Nr.: 9562
Beschreibung des Modells
Der Graupner GM - RACER 3D ist ein absolutes Spaßmodell aus der Reihe der Funflugmodelle es besitzt die
Form eines typisches Formel 1 Rennwagens, ist aber voll flugfähig! Verblüffen Sie auf der Rennstrecke Ihre
Mitfahrer und Zuschauer: fahren Sie zuerst ganz „normal" mit dem Modell, dann den Frontspoiler nach unten
stellen einfach abheben und das Modell fliegt wie ein Flugzeug. So können sie z.B. spektakuläre
Überhohlmanöver starten oder wenn sie aus der Kurve „fliegen" einfach nach ein paar Rollen oder Loopings
wieder auf der Strecke landen.
Der GM- RACER 3D lässt sich über alle drei Achsen plus Vorflügel steuern und ist gut steuerbar. Etwas
Erfahrung mit Querruder gesteuerten Flugmodellen wird allerdings vorausgesetzt.
Das Modell wird aus einem tiefgezogenen Karosserieoberteil sowie lasergeschnittenen Depron®-
Komponenten schnell und einfach erstellt. Die lasergeschnittenen Depron®- teile werden vor dem
Zusammenbau (je nach Art der Lackierung z.B. Airbrush) in den gewünschten Farben Lackiert wobei den
Vorbildern oder ihrer Fantasie keine grenzen gesetzt sind. Die Verstärkungen an Heck- und Frontspoiler
sowie an den Querlenkern sind aus hochfesten aber leichten CFK-Flachprofilen, um ein geringeres
Gesamtgewicht, oder im falle der Querlenker eine wie beim Original dämpfende Wirkung zu erreichen. Der
Einbau der RC- Komponenten ist sehr einfach da der Unterboden des GM- RACER`s offen gestaltet ist. So
kann auch im späteren betrieb der Antriebsakku einfach und schnell gewechselt werden.
Technische Daten
Länge ca.
Breite ca.
Höhe ca.
Gesamtgewicht mit RC ca.
Gesamtflächenbelastung ca.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
1070mm
465mm
235mm
421g
11,2g/dm²
ID# 0057121
1
02/2006
