MONTAGEANLEITUNG Viewline 85 mm
Ruderlageanzeiger
14
15
16
17
18
19
Achtung: Deckglas und Frontrahmen nur mit Wasser reinigen. Keine chemischen Mittel verwenden.
Zubehör / Ersatzteile
20
Buchsenkontakte 0,25 - 0,5mm² A2C59510846
Buchsengehäuse 8pol.
Handzange
Werkzeug für Handzange
Einzelkontakte 0,14 - 0,22mm²
Einzelkontakte 0,5 - 0,75mm²
Bandware 0,14 - 0,22mm²
Bandware 0,25 - 0,5mm²
Bandware 0,5 - 0,75mm²
Befestigungssatz Bügelmontage A2C59510854
Befestigungsbügel Flushmount
Dichtung Flushmount
*
Setzen Sie ggf. den Hauptstromschalter wieder ein. Schalten Sie
die Zündung ein und führen Sie eine Funktionsprüfung durch.
Programmieren Sie andere Geräte die eventuell Ihre gespeicherten
Einstellungen verloren haben neu.
A2C59510847
Tyco Nr. 539635-1
Tyco Nr. 539682-2.
Tyco Nr. 1355718-1
Tyco Nr. 963729-1
Tyco Nr. 1355717-1
Tyco Nr.928999-1
Tyco Nr. 963715-1
A2C59510864
A2C53215641
Technische Änderungen vorbehalten - Technical details subject to change
TU00-0752-5907101

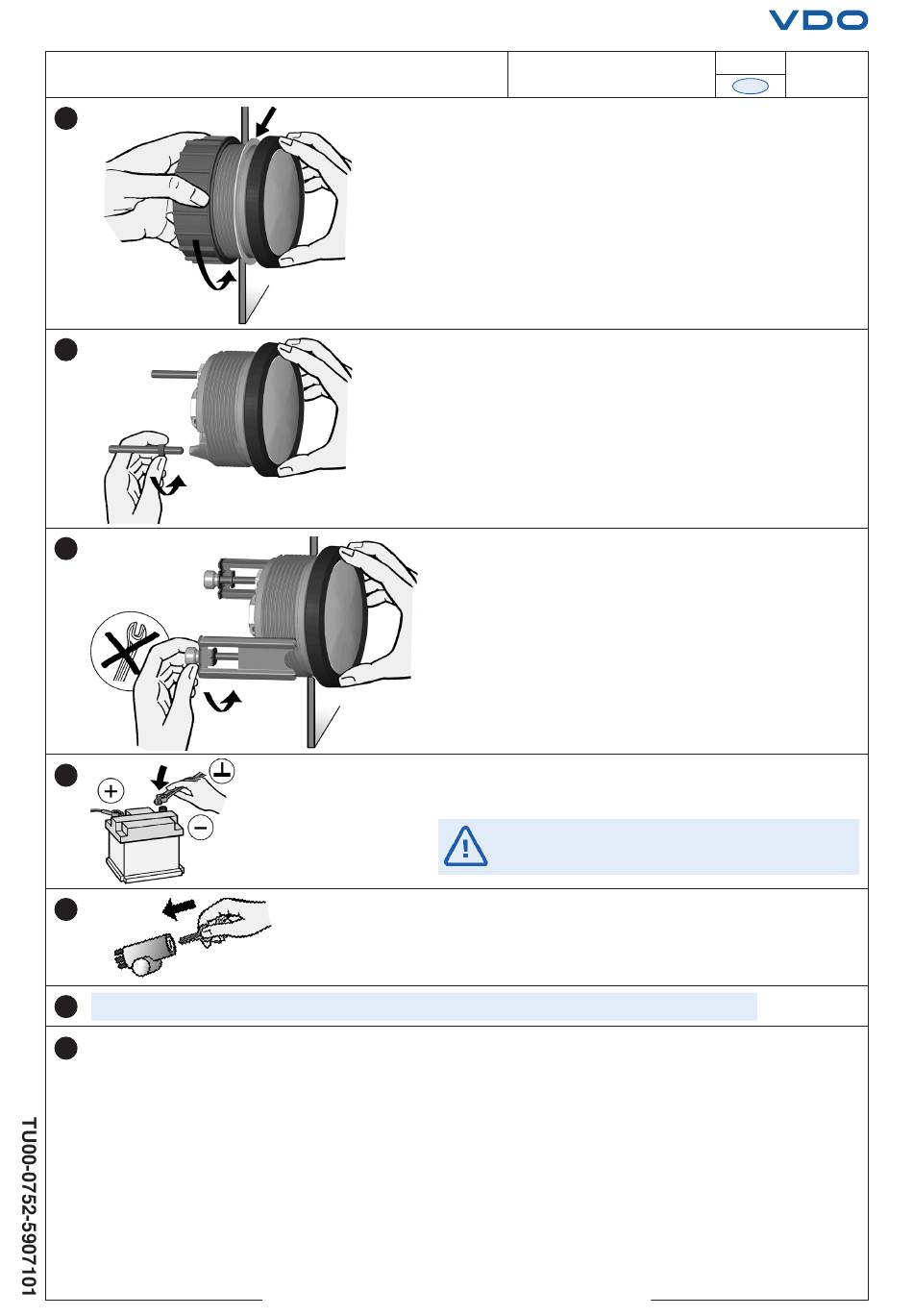

Richten Sie das Gerät aus und ziehen Sie die
Befestigungsmutter handfest an. Achten Sie darauf
dass die Mutter mit einem Anzugsmoment nicht grö-
ßer als 400Ncm angezogen wird.
* Achten Sie darauf das der Dichtring plan zwischen
Panel und Frontring liegt
Möchten Sie auf die Befestigungsmutter verzichten
kann alternative der Teilesatz A2C59510854 einge-
setzt werden. Dies ist empfehlenswert wenn am
Einbauort starke Schwingungsbeanspruchungen zu
erwarten sind.
Schrauben Sie die Stehbolzen in die dafür vorgesehe-
nen Bohrungen im Gehäuse. Anzugsmoment der
Stehbolzen max. 1,5 Nm.
Stecken Sie die Bügel auf die Stehbolzen und ziehen
Sie die Rändelmuttern handfest an.
* Achten Sie darauf das der Dichtring plan zwischen
Panel und Frontring liegt (siehe Abb. 14).
Schließen Sie die Batterie nach Überprüfung des
Anschlusses wieder an.
•
Bitte beachten Sie, dass beim Abklemmen der Batterie alle
flüchtigen elektronischen Speicher ihre eingegebenen Werte
verlieren und neu programmiert werden müssen.
Befestigungsmutter
Frontring flach; schwarz
Frontring flach; weiß
Frontring flach; chrom
Frontring dreikant; schwarz
Frontring dreikant; weiß
Frontring dreikant; chrom
Frontring rund; schwarz
Frontring rund; weiß
Frontring rund; chrom
Steckerschutzkappe 8pol.
11/10
5
1-5
D
A2C53212238
A2C53192911
A2C53192912
A2C53192910
A2C53192917
A2C53192920
A2C53192918
A2C53192913
A2C53192916
A2C53192914
