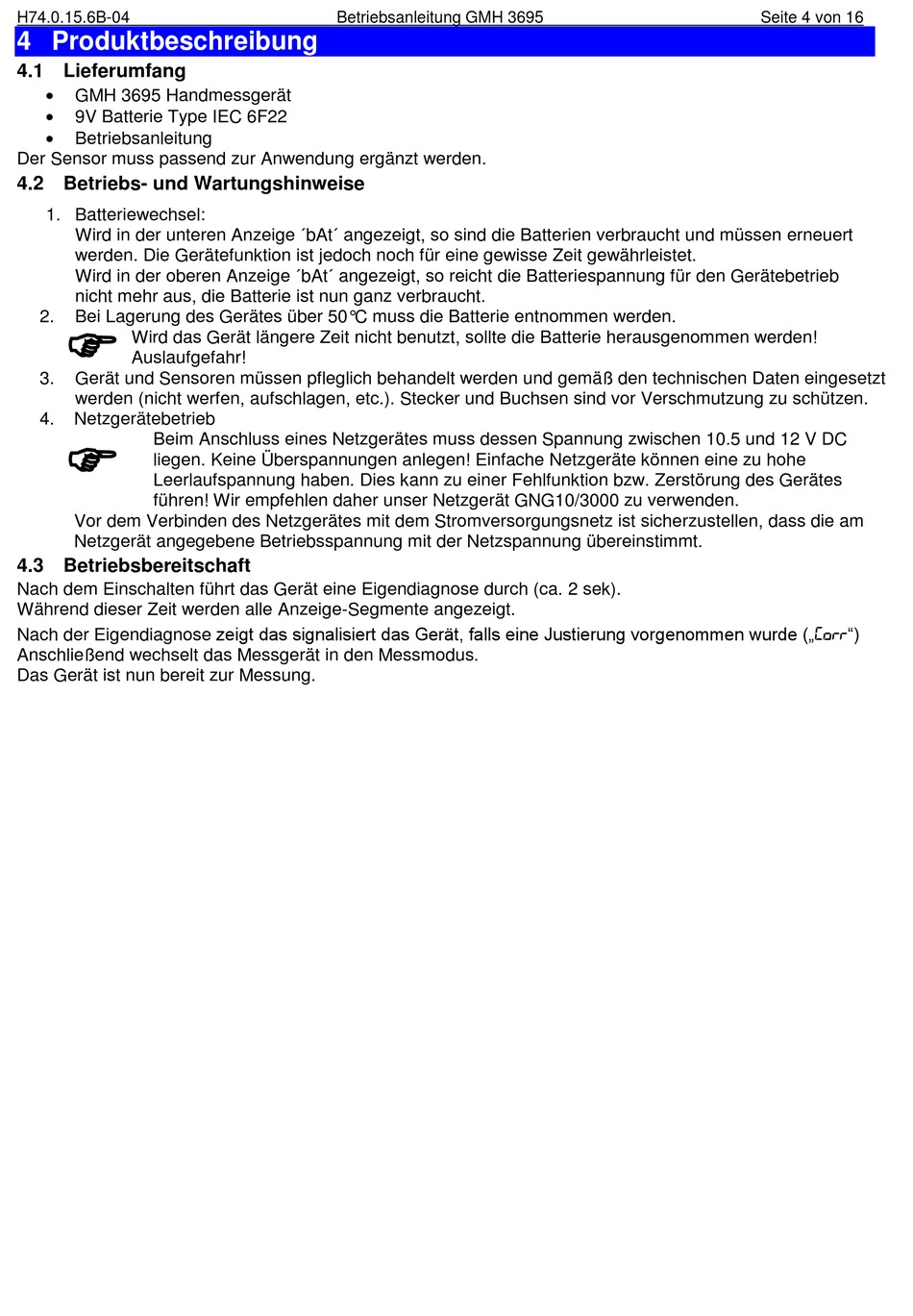

H74.0.15.6B-04
4 Produktbeschreibung
4.1 Lieferumfang
GMH 3695 Handmessgerät
9V Batterie Type IEC 6F22
Betriebsanleitung
Der Sensor muss passend zur Anwendung ergänzt werden.
4.2 Betriebs- und Wartungshinweise
1. Batteriewechsel:
Wird in der unteren Anzeige ´bAt´ angezeigt, so sind die Batterien verbraucht und müssen erneuert
werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet.
Wird in der oberen Anzeige ´bAt´ angezeigt, so reicht die Batteriespannung für den Gerätebetrieb
nicht mehr aus, die Batterie ist nun ganz verbraucht.
2.
Bei Lagerung des Gerätes über 50°C muss die Batterie entnommen werden.
Wird das Gerät längere Zeit nicht benutzt, sollte die Batterie herausgenommen werden!
Auslaufgefahr!
3.
Gerät und Sensoren müssen pfleglich behandelt werden und gemäß den technischen Daten eingesetzt
werden (nicht werfen, aufschlagen, etc.). Stecker und Buchsen sind vor Verschmutzung zu schützen.
4.
Netzgerätebetrieb
Beim Anschluss eines Netzgerätes muss dessen Spannung zwischen 10.5 und 12 V DC
liegen. Keine Überspannungen anlegen! Einfache Netzgeräte können eine zu hohe
Leerlaufspannung haben. Dies kann zu einer Fehlfunktion bzw. Zerstörung des Gerätes
führen! Wir empfehlen daher unser Netzgerät GNG10/3000 zu verwenden.
Vor dem Verbinden des Netzgerätes mit dem Stromversorgungsnetz ist sicherzustellen, dass die am
Netzgerät angegebene Betriebsspannung mit der Netzspannung übereinstimmt.
4.3 Betriebsbereitschaft
Nach dem Einschalten führt das Gerät eine Eigendiagnose durch (ca. 2 sek).
Während dieser Zeit werden alle Anzeige-Segmente angezeigt.
Nach der Eigendiagnose zeigt das signalisiert das Gerät, falls eine Justierung vorgenommen wurde („[ORR")
Anschließend wechselt das Messgerät in den Messmodus.
Das Gerät ist nun bereit zur Messung.
Betriebsanleitung GMH 3695
Seite 4 von 16
