GREISINGER GMH3181-07 Bedienungsanleitung

Digital-feinmanometer -10,0 bis 350,0 mbar relativ
Vorschau ausblenden Andere Handbücher für GMH3181-07:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

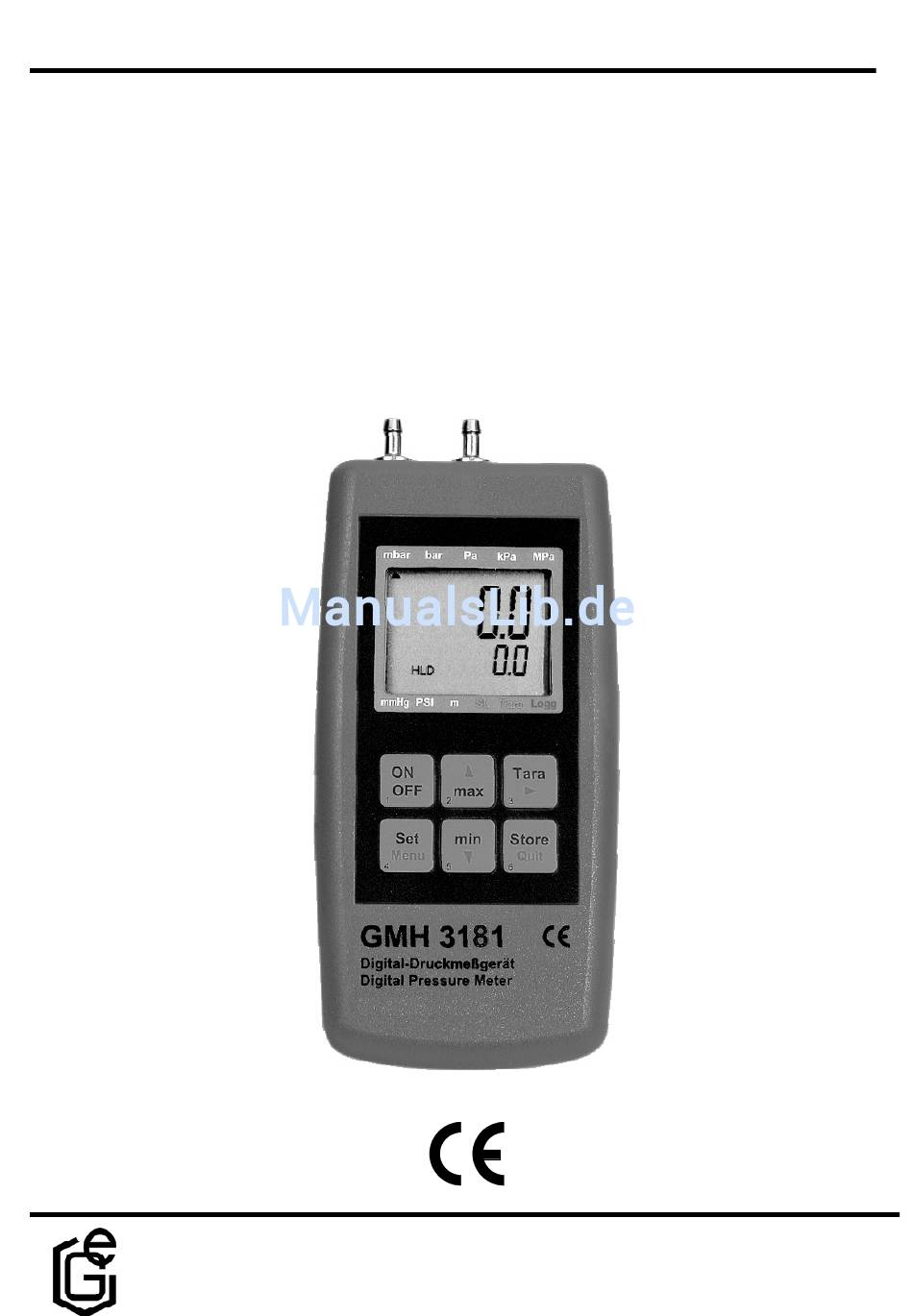

H61.0.32.6B-01
Bedienungsanleitung
Digital-Feinmanometer
GMH3181-07
-10,0 bis 350,0 mbar relativ
ab Version 6.5
GREISINGER
electronic GmbH
D - 93128 Regenstauf, Hans-Sachs-Straße 26

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GREISINGER GMH3181-07

Inhaltszusammenfassung für GREISINGER GMH3181-07

  • Seite 1 H61.0.32.6B-01 Bedienungsanleitung Digital-Feinmanometer GMH3181-07 -10,0 bis 350,0 mbar relativ ab Version 6.5 GREISINGER electronic GmbH D - 93128 Regenstauf, Hans-Sachs-Straße 26...

  • Seite 2: Inhaltsverzeichnis

    H61.0.32.6B-01 Bedienungsanleitung GMH3181-07 Seite 2 von 12 INHALT ALLGEMEINES ..................................2 .............................2 ICHERHEITSHINWEISE ........................3 ETRIEBS ARTUNGSHINWEISE ................................3 NSCHLÜSSE ................................3 NZEIGEN ................................3 EDIENUNG KONFIGURIEREN DES GERÄTES ..........................4 : „ , -P. , -FAS “ ..................5 ERSCHIEDENE ESSARTEN 2.1.1 rAtE-Slo: Standardmessung..........................5 2.1.2 rAtE-P.dEt: Peak detection = Spitzenwertdetektion ..................5 2.1.3...

  • Seite 3: Betriebs- Und Wartungshinweise

    H61.0.32.6B-01 Bedienungsanleitung GMH3181-07 Seite 3 von 12 1.2 Betriebs- und Wartungshinweise • Batteriebetrieb Wird in der unteren Anzeige „bAt“ angezeigt, so ist die Batterie verbraucht und muss erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet. Wird in der oberen Anzeige „bAt“ angezeigt, so ist die Batterie ganz verbraucht.

  • Seite 4: Konfigurieren Des Gerätes

    H61.0.32.6B-01 Bedienungsanleitung GMH3181-07 Seite 4 von 12 2 Konfigurieren des Gerätes Zum Ändern von Einstellungen 2 Sekunden lang Menü (Taste 4) drücken, dadurch wird das Menü (Haupt- anzeige „SEt“) aufgerufen. Mit Menü wählen Sie das Menü, mit 4(Taste 3) können Sie zu den zugehörigen Parametern springen, die Sie dann verändern können (Auswahl der Parameter mit 4).

  • Seite 5: Verschiedene Messarten: „Rate-Slo, -P.det, -Fast

    H61.0.32.6B-01 Bedienungsanleitung GMH3181-07 Seite 5 von 12 2.1 Verschiedene Messarten: „rAtE-Slo, -P.dEt, -FASt“ Das Gerät unterstützt 3 verschiede Messarten für verschiedene Anwendungszwecke. Zwei davon arbeiten mit einer erhöhten Messfrequenz von >1000 Messungen/sek. Ist eine der beiden aktiv wird in der unteren Anzeige entsprechend P.dEt oder FASt angezeigt.

  • Seite 6: Abschaltverzögerung

    H61.0.32.6B-01 Bedienungsanleitung GMH3181-07 Seite 6 von 12 2.5 Abschaltverzögerung Wird für die Dauer der Abschaltverzögerung keine Taste gedrückt bzw. keine Schnittstellenkommunikation vorgenommen, so schaltet sich das Gerät automatisch ab. Ist P.oFF = oFF, so ist die Abschaltverzögerung deaktiviert. 2.6 Geräteausgang Der Ausgang kann entweder als serielle Schnittstelle (für USB3100, GRS3100 oder GRS3105 Schnittstellen-...

  • Seite 7: Bedienung Der Loggerfunktion

    H61.0.32.6B-01 Bedienungsanleitung GMH3181-07 Seite 7 von 12 3 Bedienung der Loggerfunktion Grundsätzlich besitzt das Gerät zwei verschiedene Loggerfunktionen: jew. ein Messergebnis wird aufgezeichnet, wenn „Store“ (Taste 6) gedrückt wird. „Func-Stor“: Messergebnisse werden automatisch im Abstand der eingestellten Zykluszeit aufgezeich- „Func-CYCL“: net, die Aufzeichnung wird mit 2 sek.

  • Seite 8: Func-Cycl": Autom. Aufzeichnung Mit Einstellbarer Logger-Zykluszeit

    H61.0.32.6B-01 Bedienungsanleitung GMH3181-07 Seite 8 von 12 3.2 „Func-CYCL“: Autom. Aufzeichnung mit einstellbarer Logger-Zykluszeit Die Logger-Zykluszeit ist einstellbar (siehe Konfiguration). Beispielsweise „CYCL“ = 60: alle 60 Sekunden wird ein Messergebnis abgespeichert. Zusätzlich ist bei Messart "rAtE-Slo" eine Stromsparfunktion wählbar: „Lo.Po“.

  • Seite 9: Die Serielle Schnittstelle

    H61.0.32.6B-01 Bedienungsanleitung GMH3181-07 Seite 9 von 12 4 Die serielle Schnittstelle Mit einem galv. getrennten Schnittstellenwandler GRS3100, GRS3105 oder USB3100 (Zubehör) kann das Gerät direkt an eine RS232- bzw. USB-Schnittstelle eines PC angeschlossen werden. Mit dem GRS3105 können bis zu 5 Messgeräte gleichzeitig verbunden werden (siehe auch Bedienungsan- leitung GRS3105).

  • Seite 10: Druckanschluss

    H61.0.32.6B-01 Bedienungsanleitung GMH3181-07 Seite 10 von 12 5 Druckanschluss Bei Überdruck- bzw. Unterdruckmessungen (-10.0 mbar ... 350.0 mbar): Kunststoffschlauch mit 4 mm Innendurchmesser an den Anschlussstutzen "+" anstecken. Der Anschluss "-" bleibt unbelegt! Bei Unterdruckmessungen (-350.0 mbar ... 0.0 mbar): Durch Anstecken des Schlauches an den Anschlussstutzen "-"...

  • Seite 11: Technische Daten

    H61.0.32.6B-01 Bedienungsanleitung GMH3181-07 Seite 11 von 12 8 Technische Daten Messdaten: Messbereich: -10.0 bis 350.0 mbar relativ (Unterdruckmessung bis -350.0 mbar möglich, siehe Kapitel 5) Überlast: max. 1000 mbar rel. (ohne Zerstörung oder Neukalibrierung des Sensors) Auflösung: 0.1 mbar Druckeinheiten:...

  • Seite 12: Entsorgungshinweise

    H61.0.32.6B-01 Bedienungsanleitung GMH3181-07 Seite 12 von 12 Gehäuse: aus schlagfestem ABS, Folientastatur, Klarsichtscheibe. Frontseitig IP65 Abmessungen: ohne Druckanschlussstutzen: 142 x 71 x 26 mm (L x B x H) Sensorstutzen an Stirnseite des Gerätes: ca. 11mm lang Gewicht: ca. 170 g Arbeitstemperatur: -20 bis +50°C...
