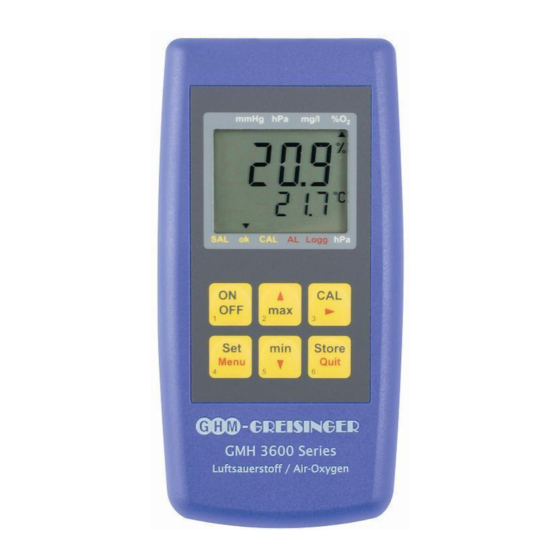

GREISINGER gmh 3692 Betriebsanleitung
Sauerstoffmessgerät für gasförmigen sauerstoff mit temperatur und druckmessung
Inhaltsverzeichnis
Quicklinks
H74.0.14.6B-05
Sauerstoffmessgerät für gasförmigen Sauerstoff
mit Temperatur und Druckmessung
GMH 3692
Betriebsanleitung
ab Version 1.2
Zum späteren Gebrauch aufbewahren
WEEE-Reg.-Nr. DE 93889386
GHM Messtechnik GmbH • Standort Greisinger
Hans-Sachs-Str. 26 • D-93128 Regenstauf
+49 (0) 9402 / 9383-0
+49 (0) 9402 / 9383-33
info@greisinger.de
Inhaltsverzeichnis
Verwandte Anleitungen für GREISINGER gmh 3692
Inhaltszusammenfassung für GREISINGER gmh 3692
- Seite 1 Temperatur und Druckmessung GMH 3692 Betriebsanleitung ab Version 1.2 Zum späteren Gebrauch aufbewahren WEEE-Reg.-Nr. DE 93889386 GHM Messtechnik GmbH • Standort Greisinger Hans-Sachs-Str. 26 • D-93128 Regenstauf +49 (0) 9402 / 9383-0 +49 (0) 9402 / 9383-33...
-
Seite 2: Inhaltsverzeichnis
H74.0.14.6B-05 Betriebsanleitung GMH 3692 Seite 2 von 12 Inhalt ALLGEMEINER HINWEIS ............................. 2 BESTIMMUNGSGEMÄßE VERWENDUNG ......................3 SICHERHEIT ................................3 ........................3 ICHERHEITSZEICHEN UND YMBOLE ............................3 ICHERHEITSHINWEISE PRODUKTBESCHREIBUNG ..........................4 ..............................4 IEFERUMFANG ........................4 ETRIEBS ARTUNGSHINWEISE ............................4 ETRIEBSBEREITSCHAFT ................................. -
Seite 3: Bestimmungsgemäße Verwendung
Seite 3 von 12 2 Bestimmungsgemäße Verwendung Das GMH 3692 dient zur Ermittlung des Sauerstoffpartialdruckes bzw. der prozentualen Sauerstoffkonzentration (Volumenbezogen) in Gasen/Luft. Für die Messung ist ein externer Sensor des Typs GOO … bzw. GGO … erforderlich. Die Messung erfolgt an der Öffnung des externen Sensors. -
Seite 4: Produktbeschreibung
H74.0.14.6B-05 Betriebsanleitung GMH 3692 Seite 4 von 12 4 Produktbeschreibung 4.1 Lieferumfang GMH 3692 Handmessgerät 9V Batterie Type IEC 6F22 Betriebsanleitung Der Sensor muss passend zur Anwendung ergänzt werden 4.2 Betriebs- und Wartungshinweise 1. Batteriewechsel: Wird in der unteren Anzeige ´bAt´ angezeigt, so sind die Batterien verbraucht und müssen erneuert werden. -
Seite 5: Anschlüsse
H74.0.14.6B-05 Betriebsanleitung GMH 3692 Seite 5 von 12 4.4 Anschlüsse Geräteausgang: Betrieb als Schnittstelle: Anschluss für galv. getrennten Schnittstellenadapter (Zubehör: GRS 3100, USB3100) Achtung: Die Betriebsart muss konfiguriert werden (siehe Kapitel 5) und beeinflusst die Batterielebensdauer! Sensoranschluss MiniDIN Die Netzbuchse befindet sich auf der linken Seite 4.5 Anzeigeelemente... -
Seite 6: Aufsteller
H74.0.14.6B-05 Betriebsanleitung GMH 3692 Seite 6 von 12 Aufsteller Bedienung: • Ziehen Sie an Beschriftung „open“, um Aufsteller auszuklappen. • Ziehen Sie an Beschriftung „open“ erneut, um Aufsteller weiter auszuklappen. Aufsteller zugeklappt Aufsteller in Position 180° Aufsteller in Position 90°... -
Seite 7: Konfigurieren Des Gerätes
H74.0.14.6B-05 Betriebsanleitung GMH 3692 Seite 7 von 12 5 Konfigurieren des Gerätes Einige Menüpunkte sind abhängig von der aktuellen Geräteeinstellung. Beachten Sie die Hinweise bei den einzelnen Menüpunkten. Zum Konfigurieren 2 Sekunden lang Menü (Taste 4) drücken, dadurch wird das Menü (Hauptanzeige „SEt“) aufgerufen. -
Seite 8: Hinweise Zur Sauerstoffmessung In Gasen
Verwendung dieses Typs temperatur- und druckbedingte Messfehler minimiert werden. Die Anströmung sollte allerdings nicht zu stark eingestellt werden, besonders wenn der Sensor mit einem Schlauch direkt an die Flasche angeschlossen wird. GGA (geschlossene Sensorausführung mit Druckanschluss) Nicht für GMH 3692 geeignet. -
Seite 9: Kalibrierung Des Sauerstoffsensors
H74.0.14.6B-05 Betriebsanleitung GMH 3692 Seite 9 von 12 Kalibrierung des Sauerstoffsensors Aufgrund der Alterung des Sensors muss der Sensor regelmäßig kalibriert werden. Dafür stehen im Gerät einfach zu bedienende Kalibrierfunktionen zur Verfügung. Empfohlen wird eine Kalibrierung mindestens alle 7 Tage oder, um höchste Messgenauigkeit zu erreichen, unmittelbar vor der Messung. -
Seite 10: Überprüfung Der Genauigkeit / Justageservice
H74.0.14.6B-05 Betriebsanleitung GMH 3692 Seite 10 von 12 8 Überprüfung der Genauigkeit / Justageservice Das Gerät kann auch zur Justage und Überprüfung an den Hersteller geschickt werden. Nur der Hersteller kann die Grundeinstellungen überprüfen und wenn notwendig korrigieren. Werkskalibrierschein – DKD-Schein – amtliche Bescheinigungen: Soll das Messgerät einen Werkskalibrierschein erhalten, ist dieses zum Hersteller einzuschicken. -
Seite 11: Fehler- Und Systemmeldungen
H74.0.14.6B-05 Betriebsanleitung GMH 3692 Seite 11 von 12 11 Fehler- und Systemmeldungen Anzeige Bedeutung Abhilfe Batteriespannung schwach, Funktion ist nur noch Neue Batterie einsetzen kurze Zeit gewährleistet Bei Netzgerätebetrieb: falsche Spannung Netzgerät überprüfen / austauschen Batterie ist leer Neue Batterie einsetzen Bei Netzgerätebetrieb: falsche Spannung... -
Seite 12: Technische Daten
H74.0.14.6B-05 Betriebsanleitung GMH 3692 Seite 12 von 12 12 Technische Daten Messbereiche Sauerstoffkonzentration 0,0 ... 100,0 % O (Vol) elektrochem. Sensoren GGO / GOO “ “ “ Sauerstoffpartialdruck 0 ... 1100 hPa O Sensortemperatur -5,0 ... + 50,0 °C NTC 10k (integr. in GGO / GOO Kabel) Umgebungsdruck 10 ...
