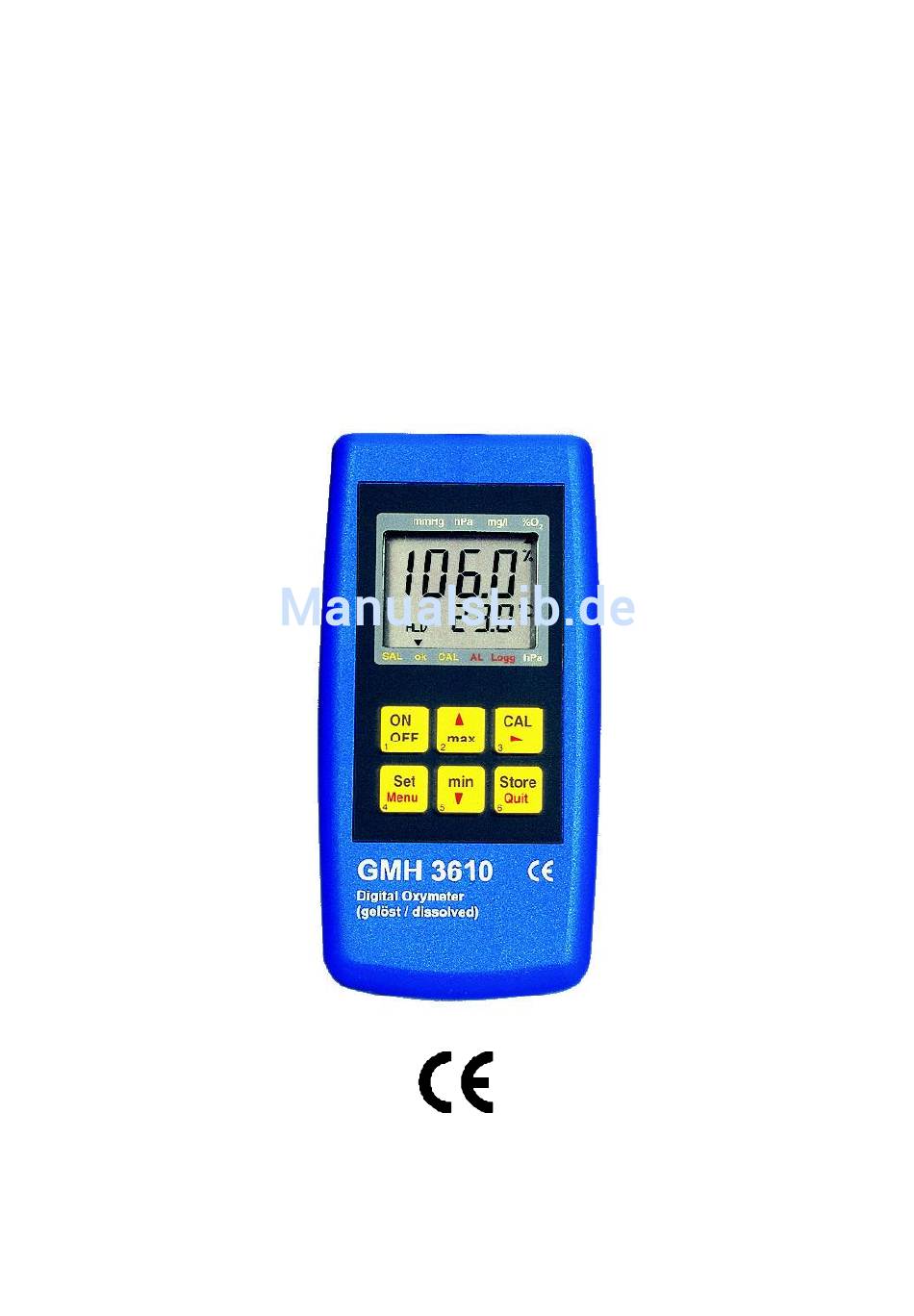

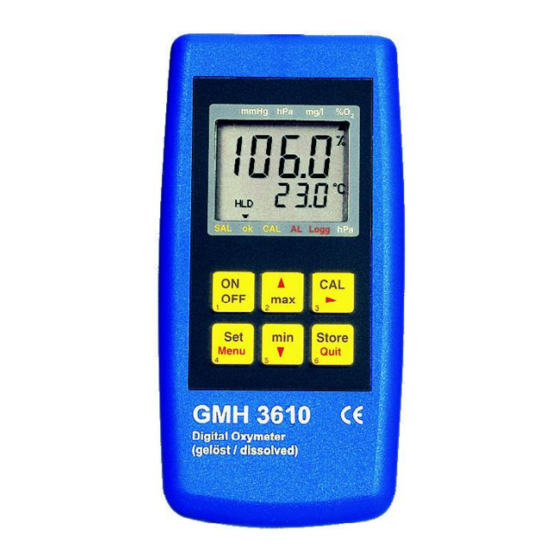

- Seite 1 H36.0.01.6B-07 Blatt 1 von 9 GMH3610.07 Bedienungsanleitung Handmeßgerät GMH 3610 für gelösten Sauerstoff und Temperatur GMH 3610...
-
Seite 2: Betriebs- Und Wartungshinweise
H36.0.01.6B-07 Blatt 2 von 9 GMH3610.07 Betriebs- und Wartungshinweise: Inbetriebnahme: Falls die Elektrode vom Gerät abgesteckt war, Aufbewahrungsflasche abziehen und das Gerät und die Elektrode für ca. 2 - 3 Stunden an der Luft liegen lassen, bevor eine Kalibration bzw. Messung durchgeführt wird. Batteriewechsel: Wird und in der unteren Anzeige ´bAt´... -
Seite 3: Sonderanzeige-Elemente
H36.0.01.6B-07 Blatt 3 von 9 GMH3610.07 Anzeigeelemente Hauptanzeige angezeigte Meßwerte: mmHg mg/l -Sauerstoffsättigung in %(%O -Sauerstoffkonzentration (mg/l) Die Hauptanzeige wird mit der -Taste gewechselt. °C Nebenanzeige Logg -Temperaturmeßwert der Elektrode (°C oder °F) -eingestellter abs. Luftdruck (hPa) Sonderanzeige-Elemente: Min/Max/Hold: zeigt an, ob sich Min, Max oder Hold-Wert in der Haupt- bzw. -
Seite 4: Konfigurieren Des Gerätes
H36.0.01.6B-07 Blatt 4 von 9 GMH3610.07 Konfigurieren des Gerätes Zum Konfigurieren des Gerätes 2 Sekunden lang die Taste "Menü" (Taste 4) gedrückt halten, dadurch wird die Konfiguration aufgerufen. Zum nächsten einstellbaren Werte wird danach wiederum mit der Taste "Menü" (Taste 4) gewechselt. Die Einstellung der einzelnen Werte erfolgt mit den Tasten "5"... -
Seite 5: Die Sauerstoffmessung
- Messungen sind nur mit einer Mindest-Anströmgeschwindigkeit von ca 30 cm/sec genügend genau: Entweder ständig rühren, oder entspr. Rührvorrichtung verwenden! Aus dem Elektrodensignal und der Temperatur berechnet das GMH 3610 die Sauerstoffkonzentration [mg/l] und die Sauerstoffsättigung [%]. Die Messung wird gemäß DIN38408-C22 auf wasserdampfgesättige Luft bezogen. -
Seite 6: Die Sauerstoffelektrode
H36.0.01.6B-07 Blatt 6 von 9 GMH3610.07 Die Sauerstoffelektrode Die Sauerstoffelektrode ist eine aktive Elektrode. Sie besteht aus einer Silberkathode, einer Bleianode und Kaliumhydroxid (KOH) als Elektrolyt. Ist Sauerstoff vorhanden, wird dieser an der Silberkathode reduziert und die Elektrode liefert einen Strom. Ist kein Sauerstoff vorhanden, wird auch kein Strom geliefert. - Seite 7 H36.0.01.6B-07 Blatt 7 von 9 GMH3610.07 Die serielle Schnittstelle Mit Hilfe der seriellen Schnittstelle und dem passenden galvanisch getrennten Schnittstellenadapter GRS3100 oder GRS3105 können sämtliche Meß- und Einstellungsdaten des Gerätes gelesen und zum Teil verändert werden. Um Fehl- übertragungen zu vermeiden, ist die Übertragung durch aufwendige Sicherheitsmechanismen geschützt. Zum Datenverkehr stehen folgende Standard-Softwarepakete zur Verfügung: -EBS9M 9-Kanal-Software zum Anzeigen der Meßwerte:...
-
Seite 8: Fehler- Und Systemmeldungen Bei Der Sauerstoff-Kalibration
H36.0.01.6B-07 Blatt 8 von 9 GMH3610.07 Fehler- und Systemmeldungen Anzeige Bedeutung Abhilfe keine Elektrode Elektrode anstecken Elektrode defekt -> zur Reparatur einschicken Batteriespannung schwach, neue Batterie einsetzen Funktion ist nur noch kurze Zeit gewährleistet Batteriespannung schwach neue Batterie einsetzen Bei Netzbetrieb: falsche Spannung Netzteil austauschen, falls weiterhin Fehler: Gerät defekt Batteriespannung zu schwach neue Batterie einsetzen... -
Seite 9: Technische Daten
Gewicht ca. 180 g Kabellänge Arbeitstemperatur 0 bis 40°C EMV: Das GMH 3610 entspricht den wesentlichen Schutzanforderungen, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagneti- sche Verträglichkeit (89/336/EWG) festgelegt sind. Zusätzlicher Fehler: <1%... - Seite 11 H36.0.01.6C-07 page 1 of 9 GMH3610E.07 Operating Manual Hand-held Measuring Device GMH 3610 for Dissolved Oxygen and Temperature...
-
Seite 12: Safety Requirements
H36.0.01.6C-07 page 2 of 9 GMH3610E.07 How to Operate and Maintain Device: a) First Usage: If the electrode was disconnected from the dievice, pull off the protection flask and expose the electrode at least 2 - 3 hours to the air before the first calibration or measuring. - Seite 13 H36.0.01.6C-07 page 3 of 9 GMH3610E.07 Displays Main display measuring value displayed: mmHg mg/l - Oxygen saturation in %(%O - Oxygen concentration (mg/l) -key to change main display.. °C Secondary display Logg -Temperature value of electrode (°C or °F) Special Display Elements: Min/Max/Hold: indicates if min., max.
- Seite 14 H36.0.01.6C-07 page 4 of 9 GMH3610E.07 Configuration For configuration of the device press "Set"-key (key 4) for 2 seconds. Choose between the individual values that can be set by pressing the "Set"-key (key 4) again. The individual values are changed by pressing the keys "5" (key 2) or "6" (key 5). Use key "Store"...
- Seite 15 H36.0.01.6C-07 page 5 of 9 GMH3610E.07 Oxygen Measurements Please observe the following points when measuring dissolved oxygen: - For measuring remove the protective flask. - Do not disconnect electrode from device. If electrode has been disconnected, wait 2 - 3 hours till the final electrode signal has settled, before carrying out measurements or a calibration.
-
Seite 16: Electrode Maintenance
H36.0.01.6C-07 page 6 of 9 GMH3610E.07 The Oxygen Electrode The oxygen electrode is an active electrode consisting of a silver cathode and a lead anode with the electrolyte being calium hydroxide (KOH). In case of oxygen being present it will be reduced at the silver cathode, i.e. -
Seite 17: The Serial Interface
H36.0.01.6C-07 page 7 of 9 GMH3610E.07 The Serial Interface All measuring and setting data of the device can be read and/or changed by means of the serial interface and a suitable electrically isolated interface adapter (GRS3100 or GRS3105). In order to avoid transmission errors, there are several security checks implemented. -
Seite 18: Fault And System Messages
H36.0.01.6C-07 page 8 of 9 GMH3610E.07 Fault and System Messages Display Description Remedy No sensor connect sensor sensor defective -> return sensor to manufacturer for repair Battery voltage too low, replace battery device will only continue operation for a short time Battery voltage low replace battery In case of mains op.: wrong voltage... -
Seite 19: Specification
H36.0.01.6C-07 page 9 of 9 GMH3610E.07 Specification Measuring ranges Oxygen concentration 0.0 ... 25.0 mg/l Oxygen saturation 0 ... 300 % Electrode temperature 0.0 ... 50.0°C Accuracy device (at nominal temperature) Oxygen measuring ranges: ±1.5% ±0.2mg/l Electrode temperature ±0.1°C ±1 Digit Atmospheric pressure compensation: infinitely variable: 500 ..
