Funktionsbeschreibung WS-24-R
Rev1.1: 15.09.2021

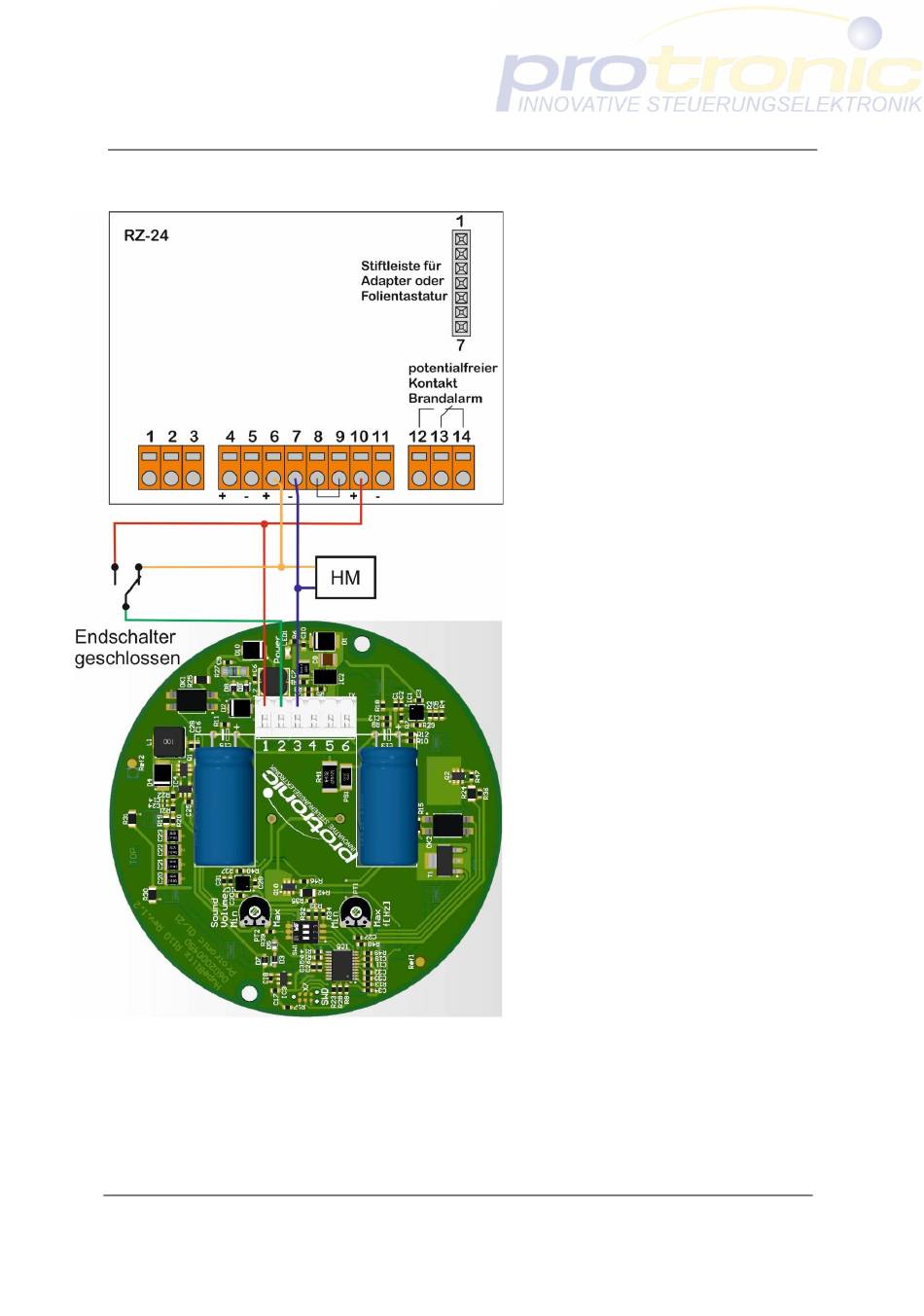

Schaltungsvariante 3: Funktion mit zusätzlichem Endschalter „geschlossen"
Protronic Innovative Steuerungselektronik GmbH, Grimmaische Str. 92, D-04828 Bennewitz OT Pausitz
Die WS-24-R (1) wird über die +24V
Dauerspannung der RZ-24 (10) mit
Energie versorgt. Der Endschalter wird
mit seinem gemeinsamen Kontakt mit
der Klemme 2 des WS-24-R
verbunden. Der Schließerkontakt des
Endschalters wird ebenfalls mit der
+24V Dauer-spannung der RZ24 (10)
verbunden. Der Öffnerkontakt des
Endschalters wird mit dem +
Haltemagnet Ausgang der RZ-24 (6)
verbunden.
Die Signalisierung beginnt, wenn der
Haltemagnetausgang (6) abgeschaltet
wird (Auslösung). Bei Erreichen der
Endlage „geschlossen" wird die
Signalisierung beendet. Bei einem
Wiederöffnen der Schließeinrichtung
(Endschalter geschlossen nicht mehr
betätigt) wird die Signalisierung wieder
eingeschaltet.
