Funktionsbeschreibung WS-24-R
Rev1.1: 15.09.2021
Schaltungsvariante 2: Funktion bis Energiespeicher leer bei Auslösung
Protronic Innovative Steuerungselektronik GmbH, Grimmaische Str. 92, D-04828 Bennewitz OT Pausitz

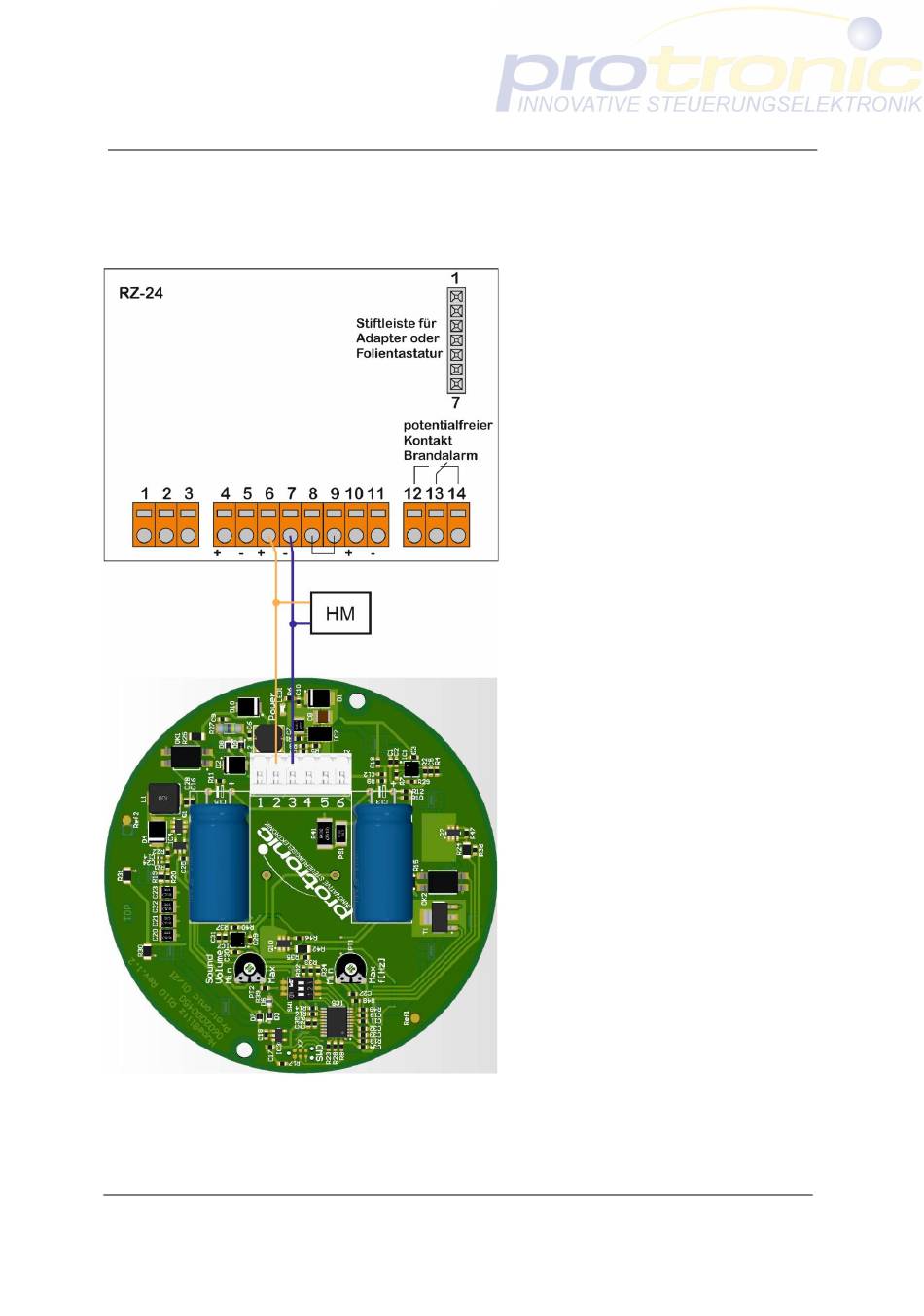

Die WS-24-R wird parallel zum Halte-
magnet geschaltet. Die +24V vom
HM(6) werden mit der Klemme 2 und
der GND des Haltemagneten (7) mit der
Klemme 3 der Warnleuchte verbunden.
Der Energiespeicher wird bei
eingeschaltetem Haltemagneten
aufgeladen. Bei Auslösung (HM
ausgeschaltet) signalisiert WS-24-R bis
der Energiespeicher (ca. 4 Minuten) leer
ist.
