Funktionsbeschreibung WS-24-R
Rev1.1: 15.09.2021

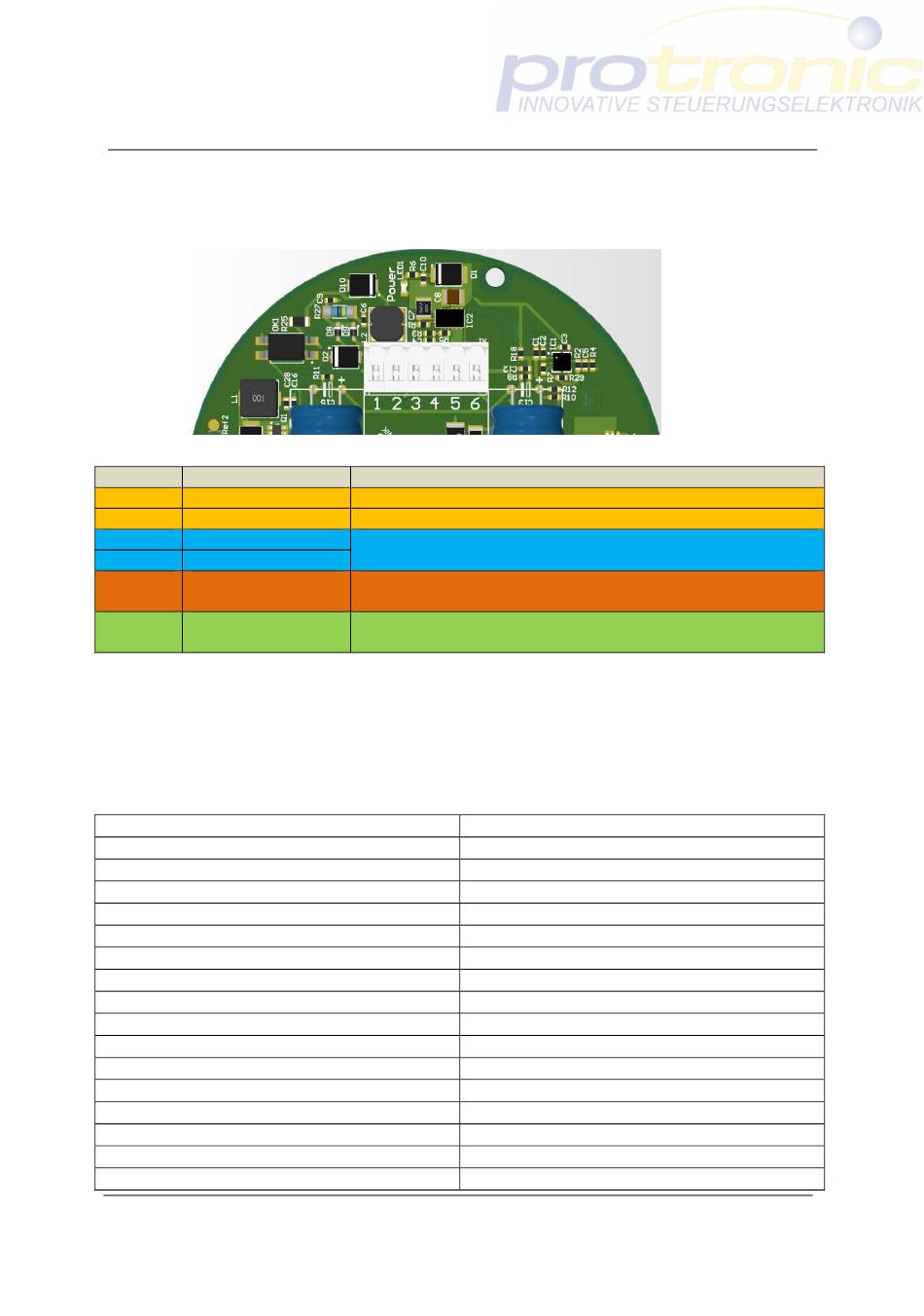

Klemmenbelegung
Die WS-24-R besitzt 6 Eingangsklemmen für jeweils maximal 1,5mm² Adernquerschnitt.
Klemme
Funktion
1
+24V
2
+24V
3
Masse (0V)
4
Masse (0V)
5
Master
Synchronsignal
6
Slave
Synchronsignal
Beim Anschluss von Litze bitte darauf achten, dass alle Litzendrähtchen in der Klemme
eingeführt sind. Ansonsten besteht die Gefahr von Kurzschlüssen.
3. Technische Daten
Parameter
Temperaturbereich
Schutzgrad
Eingangsspannung
Stromaufnahme bei Signalisierung
Stromaufnahme beim Aufladen Energiespeicher
Stromaufnahme aufgeladen ohne Signalisierung
Signalisierungsfrequenz
Signalisierungszeit aus Energiespeicher
Ladezeit (Speicher leer)
Min. Ladezeit bis Funktion (an Dauerspannung)
Durchmesser
Höhe (mit Sockel)
Gehäusematerial Sockel
Farbe Sockel
Gehäusematerial Leuchte
Farbe Leuchte
Protronic Innovative Steuerungselektronik GmbH, Grimmaische Str. 92, D-04828 Bennewitz OT Pausitz
Beschreibung
+24V Dauerspannung von der Feststellanlage
+24V Steuereingang (Haltemagnet)
Masse (GND)
Synchronisationssignalausgang des Mastergerätes
welches die Slaves synchron taktet
Synchronisationssignaleingang
+10°C - +40°C
IP40
18V .. 28V
95mA (bei 24V)
95mA (bei 24V)
20mA (bei 24V)
0,5Hz .. 2Hz
min. 4 min
ca. 5 min
ca. 35s
ca. 110mm
ca. 60mm
ABS UL 94 HB
RAL 9005 schwarz, RAL 9002 grauweiß
transluzentes PC
Rubinrot
Wertebereich
Seite 9
