Abgas

4.1. Abgasführung
Verbrennungsabgase über Abgasführung aus Boot herausleiten.
1) Heizgerät
2) Brennluftansaugung
3) Flexibles Edelstahlabgasrohr
4) Kondensatablauf

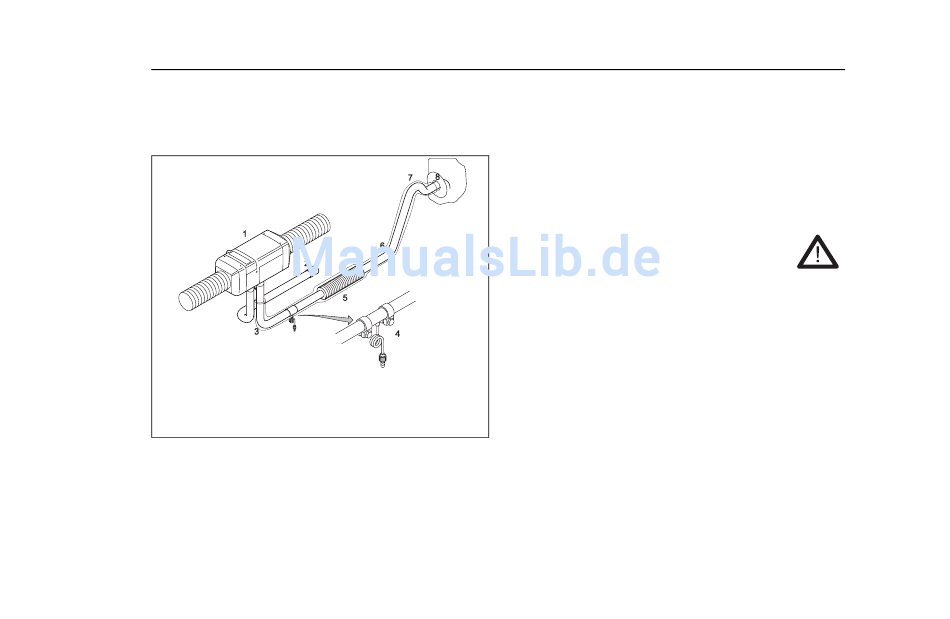

Bild 8: Abgasführung
4.2.
Austrittsanordnung:
•
Abgasaustritt nicht unter oder neben Belüftungseinrichtun-
gen, Fensteröffnungen oder dem Heizlufteinlass (sonst Er-
stickungsgefahr)!
•
•
•
•
5) Abgasschalldämpfer
6) Isolierung
Bordwanddurchführung:
7) Schwanenhals
8) Bordwanddurchführung
•
•
•

Abgasaustritt

Abgasaustritt dort, wo kein Schwallwasser eindringen kann.
Empfehlung:
Segelboote: am Heckspiegel.
Motorboote: an der seitlichen Bordwand.
ACHTUNG!
mindestens 60 cm über der Wasserlinie, so dass kein Wassereintritt bei
Krängung möglich
nicht mit Abgasstrang von Motor oder Generator verbinden (höhere
Drücke; Schäden an Heizgerät!)
nicht in Fahrtrichtung des Bootes (hoher Winddruck)
nicht dort, wo er leicht verdeckt werden kann, z.B. durch Fender.
Wahl Bauform und Einbaulage: Minimierung von Regenwassereintritt!
Nur original Webasto Bordwanddurchführungen verwenden! Isolier-
scheiben zur thermischen Entkoppelung von Bordwand passgenau
einsetzen (Minimierung Wassereintritt)!
Falls zusätzliche Abdichtung: nur hitzebeständige Dichtmasse verwen-
den!
Bordwanddurchführung: Nicht verschließbar; nicht mit selbstöffnen-
den Klappen!
