REMKO Serie WKF NEO-compact
2.8 Elektrisches Schaltschema Außenmodule
Außenmodule WKF NEO-compact 80 bis 130
13
14
15

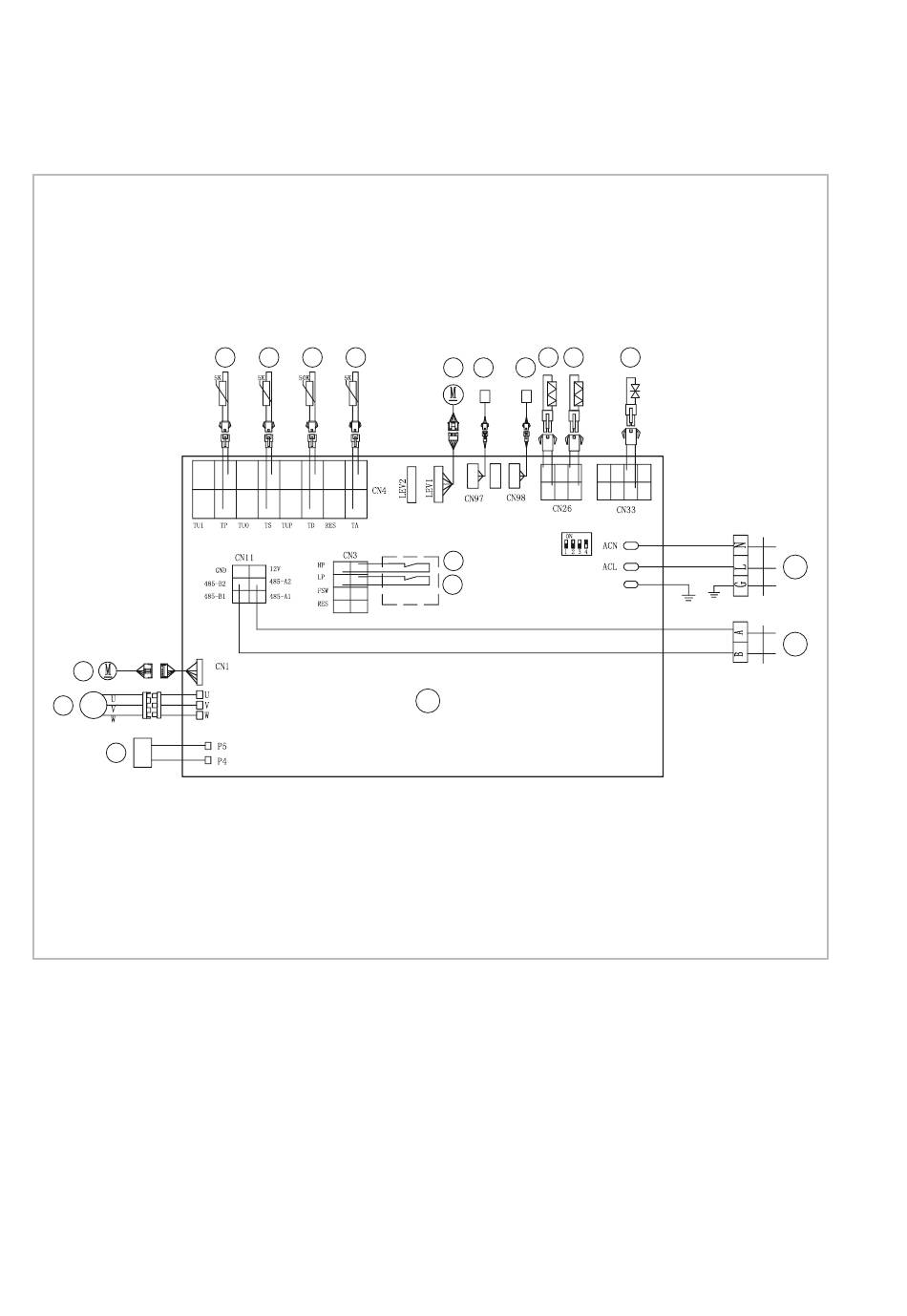

Abb. 12: Elektrisches Schaltschema Außenmodule
A: Hauptplatine
B: Netzzuleitung
C: Kommunikationsleitung zum Innenmodul
1:
Sensor TP Verdampfer
2:
Sensor TS Saugleitung
3:
Sensor TD Heißgas
4:
Sensor TA Luftansaug
5:
Elektrisches Expansionsventil
6:
Druckaufnehmer Hochdruck
16
3
1
2
4
8
9
5
6
7
11
12
A
7:
Druckaufnehmer niederdruck
8:
Kurbelwannenheizung Kompressor
9:
Kondensatwannenheizung
10: 4-Wege-Ventil
11: nicht belegt
12: nicht belegt
13: Ventilatormotor
14: Kompressor
15: Drosselspule
10
B
C
