EX
EX
EX-
-
-
6685HMV
6685HMV
6685HMV

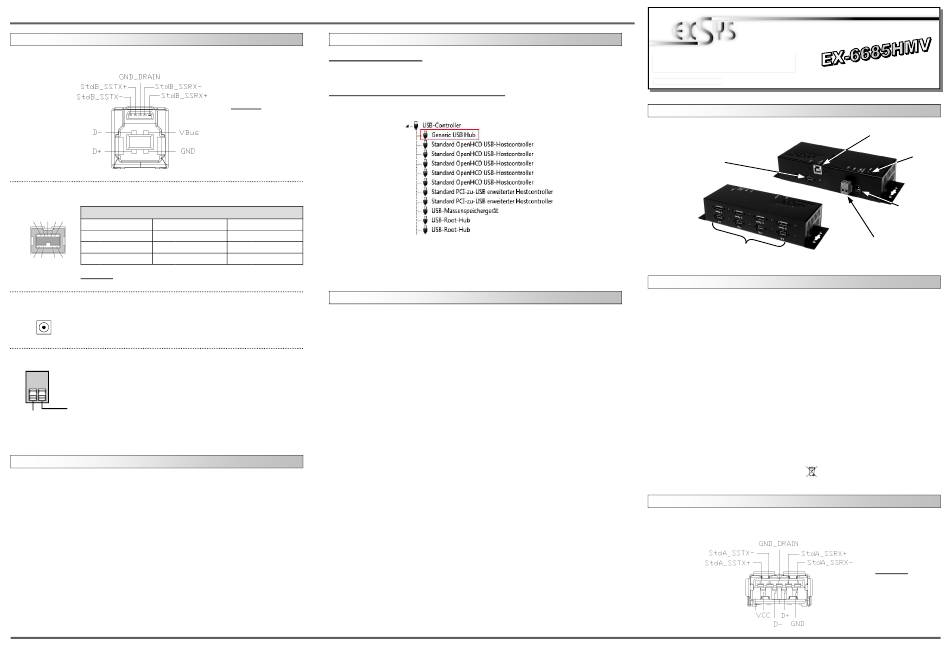

ANSCHLÜSSE
USB 3.0 B-Buchse:
FireWire IEEE1394b:
IEEE1394b 9Pin Port
9 8 7 6 5
Pin
Signal
Pin
1
TPB-
4
2
TPB+
5
TPA (R)
3
TPA-
6
1 2
3 4
Achtung! Stecker niemals umgekehrt oder mit Gewalt einstecken.
12 Volt Buchse:
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!
+12V T-Block:
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an, da dies Ihre Hardware
zerstören kann!!!
GND (Ground)
+12V
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede
zwischen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-
6685HMV geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung
Ihres Computersystems.
1.
Verbinden Sie das mitgelieferte USB Kabel und FireWire Kabel mit den passenden
Anschlüssen des Hub´s.
2.
Schließen Sie jetzt den Stromanschluss des optionalen Netzteils an den T-Block an
oder verbinden Sie jetzt den Stromanschluss des mitgelieferten Netzteils an die 12V
Buchse des Hub´s und stecken Sie den Netzstecker des Netzteils in eine Steckdose.
3.
Verbinden Sie nun das andere Ende des USB Kabel (A-Stecker), sowie das andere
Ende des FireWire Kabel mit den korrekten Anschlüssen an Ihrem PC.
2
All manuals and user guides at all-guides.com
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
6685HMV
6685HMV
6685HMV
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den
EX-6685HMV automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Achtung!
Einträge sehen:
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
Signal
Pin
Signal
TPA+
7
SC
8
POWER
Ist diese oder ein ähnlicher Eintrag vorhanden, ist der Hub richtig installiert.
GND
9
TPB (R)
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht
faserndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich
der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinter-
lassen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder
nasses Tuch!
Deutsch
Deutsch
Deutsch
LAYOUT
DESCRIPTION & TECNICAL INFORMATION
The EX-6685HMV is a plug & play high-speed USB 3.0 hub for 4 devices & FireWire
IEEE1394b hub for 4 devices. The EX-6685HMV provides 8 ports for devices and 2
uplink ports for PC. It supports all USB connections from 1.1 to 3.0. Via a external power
supply it is possible to provide a maximum of 900mA on each USB port and it provide a
secure power supply on the FireWire ports. It uses data transfer rates up to 5Gbit/s at
the USB ports and 800Mbit/s at the FireWire ports. The EX-6685HMV design fully utilize
the Genesys and TI chipset, which represents the latest in high speed USB and Fire-
Wire interface technology. It provides a secure and very high data transfer on each
single port. The EX-6685HMV support the self powered and bus powered mode. It is not
possible to change the address or IRQ settings manually, they will be obtained auto-
matically by the system (BIOS) and operating system. In addition the EX-6685HMV is
equipped with peak power surge protection and it provide screw lock USB and FireWire
ports.
Compatibility:
Operating system:
Connectors:
Extent of delivery: EX-6685HMV, Manual, USB Cable, FireWire Cable,
Certificates:
CONNECTORS
USB 3.0 A-Port:
3
User Manual
User Manual
Vers. 1.0 / 15.08.13
IEEE1394b Port
for PC
USB 1-4 & IEEE1394b 1-4:
4 x external USB 3.0 A-Port
& IEEE1394b for Devices
USB 1.1, 2.0, 3.0 & FireWire IEEE1394b
All OS
4x USB 3.0 A-Port, 1x USB 3.0 B-Port, 4x IEEE1394b Port,
1x IEEE1394b Port (PC), 1x 12V Connector, 1x T-Block 12V
Power Supply
CE / FCC / RoHS / WEEE
CE CE
CE
DE97424562 / WHQL
4
USB B-Port
for PC
Power LED
12V Connector
for Power Supply
12V T-Block for optional
external Power Supply
Attention!
Never plug in with
force or in wrong
direction.
