Anschluss Cp-Anwesenheitskontakt-Eingang; Hohe/Niedrige Installationskonfiguration; Änderung Der Richtung Des Luftstroms - Etherma systectherm FIRE+ICE Serie Installationshandbuch

werden (empfohlener Anschluss bei Geräteinstallationen oben an der
Wand).
GR
Grau
BN
Braun
YE-GN Gelbgrün
BL Blau
CP
Anwesenheitskontakt
N Neutral
L
Phase
IG
System-Leistungsschalter
PE
Erdverbindung
I G
CP
Dieser Eingriff darf ausschließlich vom Installateur oder der techni-

schen Kundendienststelle durchgeführt werden.
Um den direkten elektrischen Anschluss vorzunehmen, das Netzkabel
mit Stecker durch ein in der Wand eingelassenes Kabel ersetzen, wie
folgt vorgehen:
– Zugriff auf die Klemmleiste
– Das Stromversorgungskabel mit Stecker von der Klemmleiste
trennen.
– Das von der Wand kommende Kabel anschließen und sicher-
stellen, dass die Stromversorgungsleitung über eine wirksame
Erdverbindung verfügt
– Es muss immer sichergestellt werden, dass die Stromversor-
gungsleitung für die maximale Aufnahme der Wärmepum-
313 H ohe/niedrige Installationskonfiguration
Das Gerät kann entweder unten an der Wand (angrenzend an den
Boden) oder oben an der Wand (angrenzend an die Decke) installiert
werden.
Das Gerät wird für eine niedrige Wandmontage mit Luftaustritt von
unten nach oben geliefert.
3131 Änderung der Richtung des Luftstroms
Bei Bedarf kann die Richtung des Luftstroms von oben nach unten

verstellt werden.
Dieser Vorgang muss bei ausgeschaltenem Gerät und unterbro-

chener Stromzufuhr durchgeführt werden.
22
L N PE
pe richtig dimensioniert ist (minimaler Kabelquerschnitt von
1,5 mm² und 2,5 mm² )

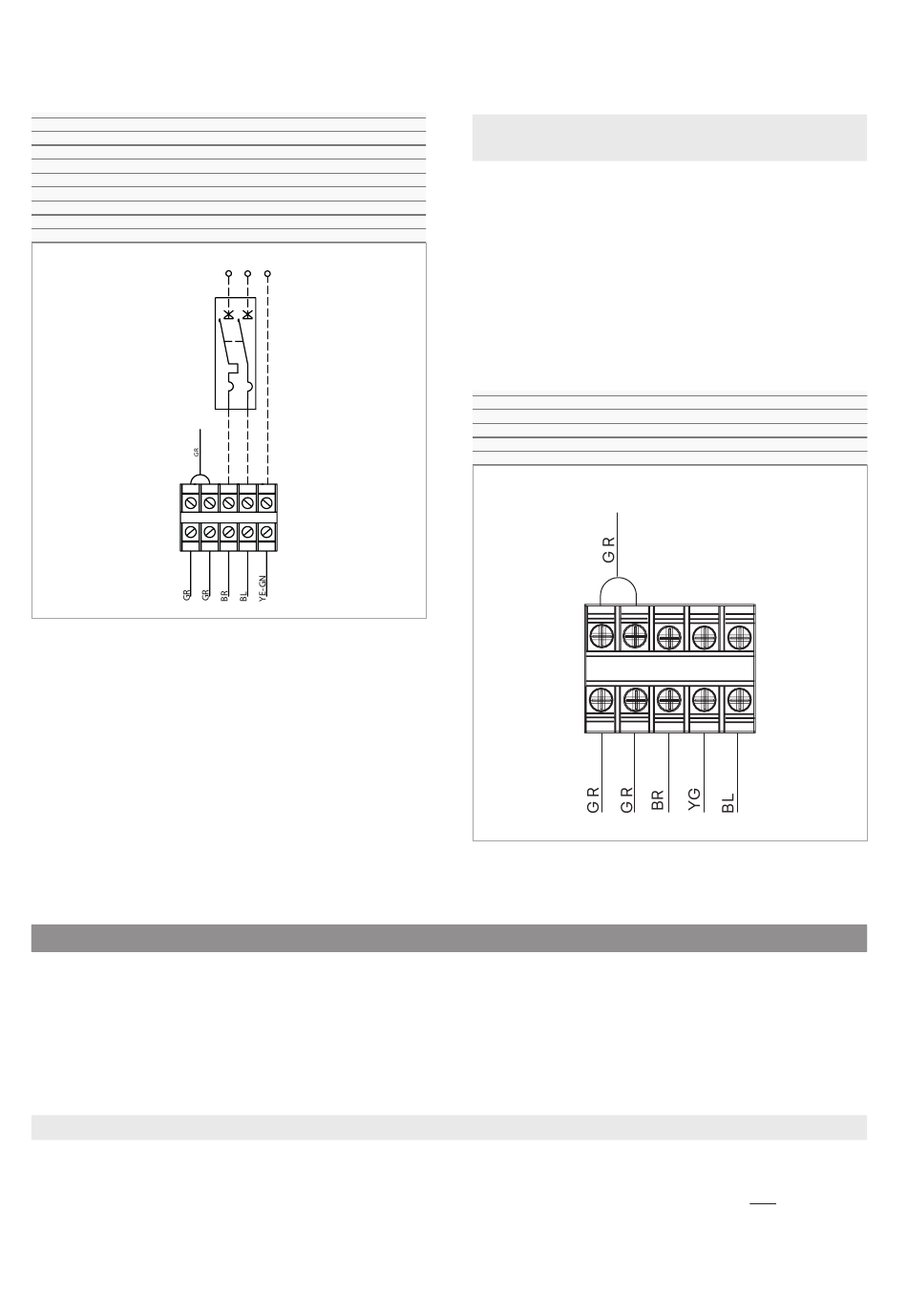

3124 Anschluss CP-
Anwesenheitskontakt-Eingang
Beim Öffnen des CP-Kontakts (Kleinspannung zum Anschluss an einen
spannungsfreien Kontakt) geht das Gerät in Stand-by und das Display
zeigt CP an.
Über diesen Kontakt ist es möglich, ein externes Gerät anzuschließen,
das den Betrieb des Geräts sperrt, wie z. B.: Fensteröffnungskontakt,
Fern-Ein/Aus, Infrarot-Anwesenheitssensor, usw..
Es wird empfohlen, ein doppelt isoliertes Kabel zu verwenden.

Es ist verboten, das Gerät abrupt von der Spannungsversorgung

zu trennen, um eine interne Überhitzung zu vermeiden! Den CP-
Kontakt verwenden, der das Gerät in den Stand-by-Modus versetzt
und eine ordnungsgemäße Nachlüftung gewährleistet.
GR
Grau
BN Braun
YE-GN Gelbgrün
BL
Blau
CP
Anwesenheitskontakt
C P
Im Falle einer hohen Wandinstallation:
– Das Zubehör Abdeckung untere Geräteseite ET-HP-FIRE+ICE-
AP-CLS, Art. Nr. 48099 bestellen
Die hohe Wandmontage wird empfohlen, wenn das Gerät nur zum

Kühlen betrieben wird.
Wenn das Gerät im Kühl- und Heizbetrieb oder nur im Heizbetrieb

arbeitet, wird eine niedrige Wandmontage empfohlen.
Änderungen:
– Falls vorhanden, die Abdeckpaneele entfernen. Siehe Kapitel
„Entfernen von Abdeckungen und Gittern" S. 24
– Das Zubehör Abdeckung untere Geräteseite ET-HP-FIRE+ICE-
AP-CLS, Art. Nr. 48099 anbringen
– Mit den mitgelieferten Schrauben befestigen
