3102 Vorbereitungen für die Installation

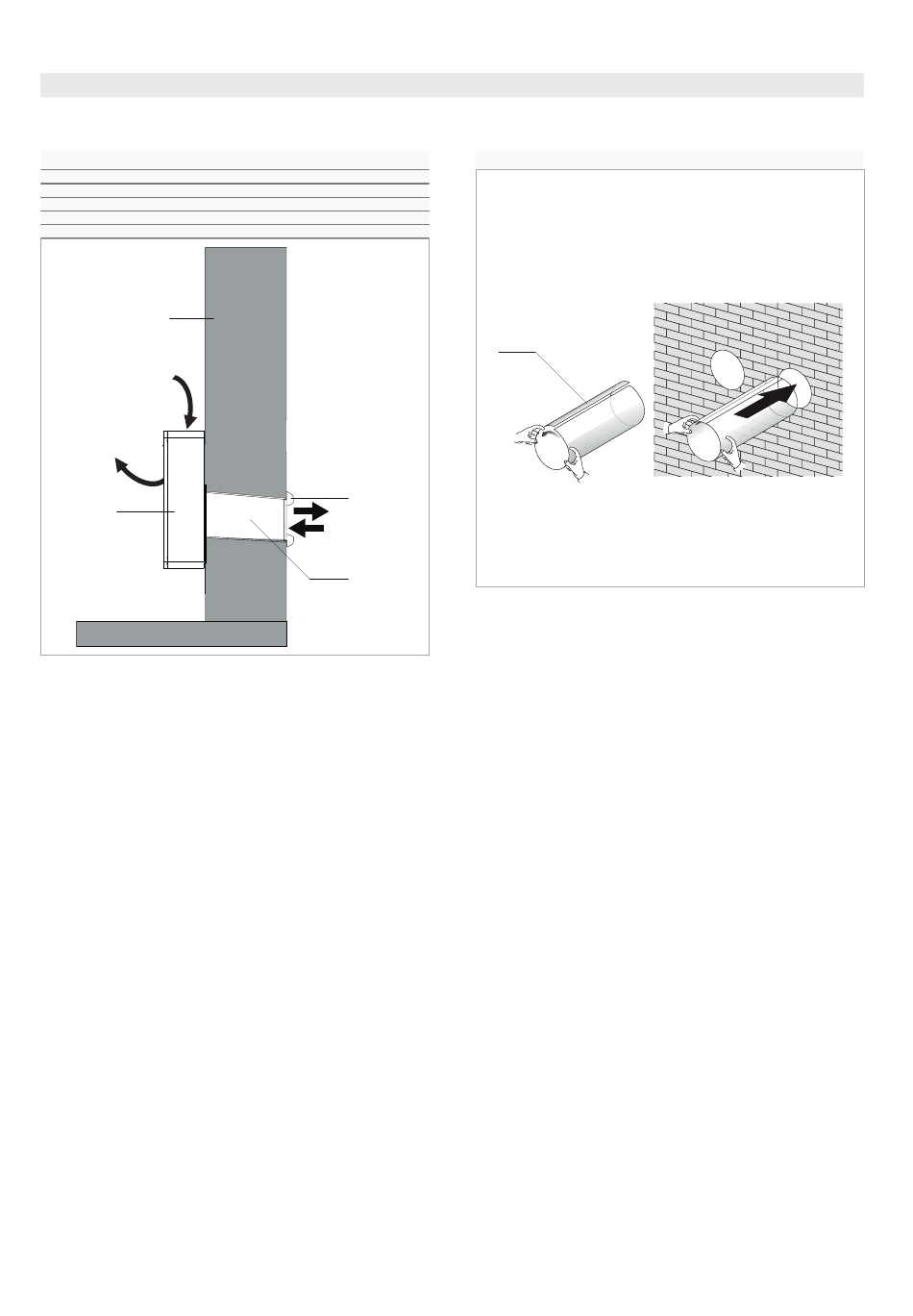

Wandbohrung
A
Innere Seite der Wand
B Äußere Seite der Wand
1
Wand querschnitt
2
Gerät
3
Einlass- und Auswurfgitter
4 Externe Luftführung
A
1
2
– Die Papierschablone positionieren
– Dort die Position der Löcher für die Durchführung der Rohrlei-
tung einzeichnen
– Eine Bohrmaschine verwenden
– Ein Führungsloch bohren
– Einen Kernbohrer verwenden
– Ein durchgehendes Loch in die Wand bohren
– Ein Gefälle zur Außenseite einhalten
Die maximale Länge der Bohrungen beträgt 1 Meter.

Keine Kurven formen.

Um die Ausbreitung großer Mengen von Staub und Schutt in der

Umgebung zu vermeiden, wird empfohlen, das Kernbohrgerät an
Absauganlagen zu koppeln.
In der Nähe der Außenwand vorsichtig vorgehen, damit der Putz

um das Loch herum nicht abbricht.
Alle erforderlichen Vorkehrungen treffen, damit das entfernte Ma-

terial keine Personen und Gegenstände darunter beeinträchtigt.
16
Positionierung der Luftkanäle
A
Aufrollrohre für die Luftführung
B
A
3
4
– Die Tiefe der Bohrlöcher in der Wand messen
– 5 mm von der vorgenommenen Messung abziehen
– Die mitgelieferten Kunststoffplatten zuschneiden
– Die Aufrollrohre aufrollen
– Die Aufrollrohe in das Loch einführen
– So positionieren, dass die Aufrollrohre, 2 mm Luft innenliegend
zur Innen-und enwand haben
Positionierung der Abdeckklappen für
Außenluft
Bevor man mit der Installation der Außenluftklappen fortfährt, müssen
die beiden Abdeckklappen unterschieden werden.
Die Abdeckklappen sind mit folgendem Schriftzug gekennzeichnet:
IN: Regelklappe für den Lufteinlass
OUT: Regelklappe der Luftauslass
Nur die im Lieferumfang enthaltenen Abdecklklappen verwenden.
