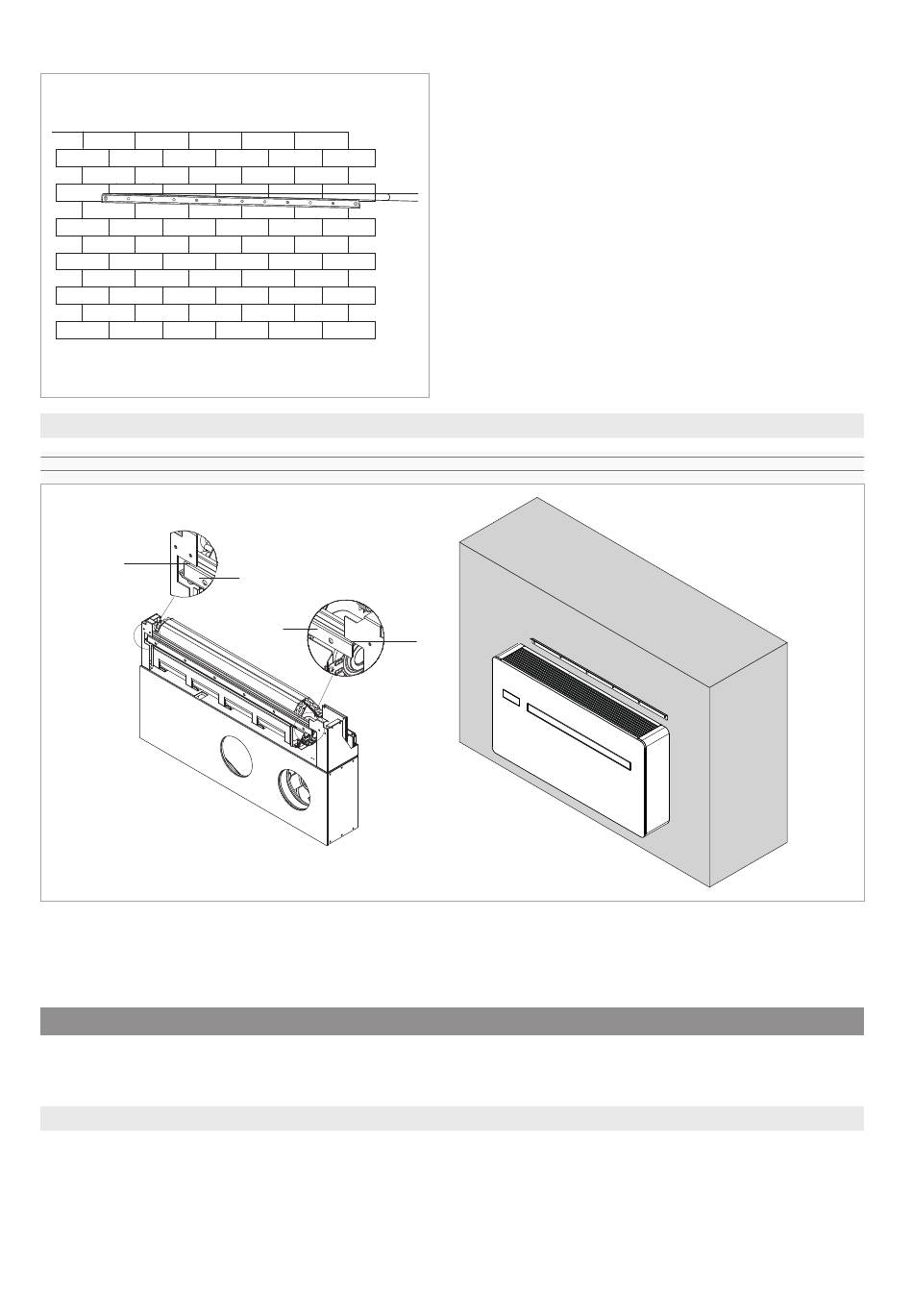

3103 Aufstellung
1
Verriegelungspunkte
2
Metallträger
1
– Das Gerät oben am Metallständer einhängen
– Die korrekte Befestigung an den Verriegelungspunkten prüfen
311 Vorbereitung des Kondensatablaufs
Dieses Gerät ist mit einer Wanne zum Auffangen des während des Be-
triebs entstehenden Kondenswassers ausgestattet, das an einen ge-
eigneten Ort zur Ableitung geleitet werden muss.
3111 Vorwarnungen
Wenn die Drainageleitung in einen Behälter (Tank o.ä.) mündet,
muss sichergestellt werden, dass der Behälter wasserdicht ver-
schlossen ist und vor allem, dass die Drainageleitung nicht im was-
ser bleibt.
18
0°
1° max.
2
2
Die Waagrechtigkeit der Installation mit einer Wasserwaage prü-
fen.
Eine maximale Neigung von 1° zur rechten Seite des Geräts ist zu-
lässig, um den Abfluss von Kondensat zu erleichtern.
1
Um die Anschlüsse zu erleichtern, kann ein Abstandshalter ver-
wendet werden, um die Unterseite des Geräts von der Wand fern-
zuhalten.
Die Größe und Platzierung der Ablaufleitung ist unten dargestellt.
Die Bohrung für den Kondensatablaufschlauch muss immer ein
Gefälle nach außen haben.
Die genaue Position des Ablaufschlauch in Bezug auf das Gerät
wird auf der Bohrschablone festgelegt.
