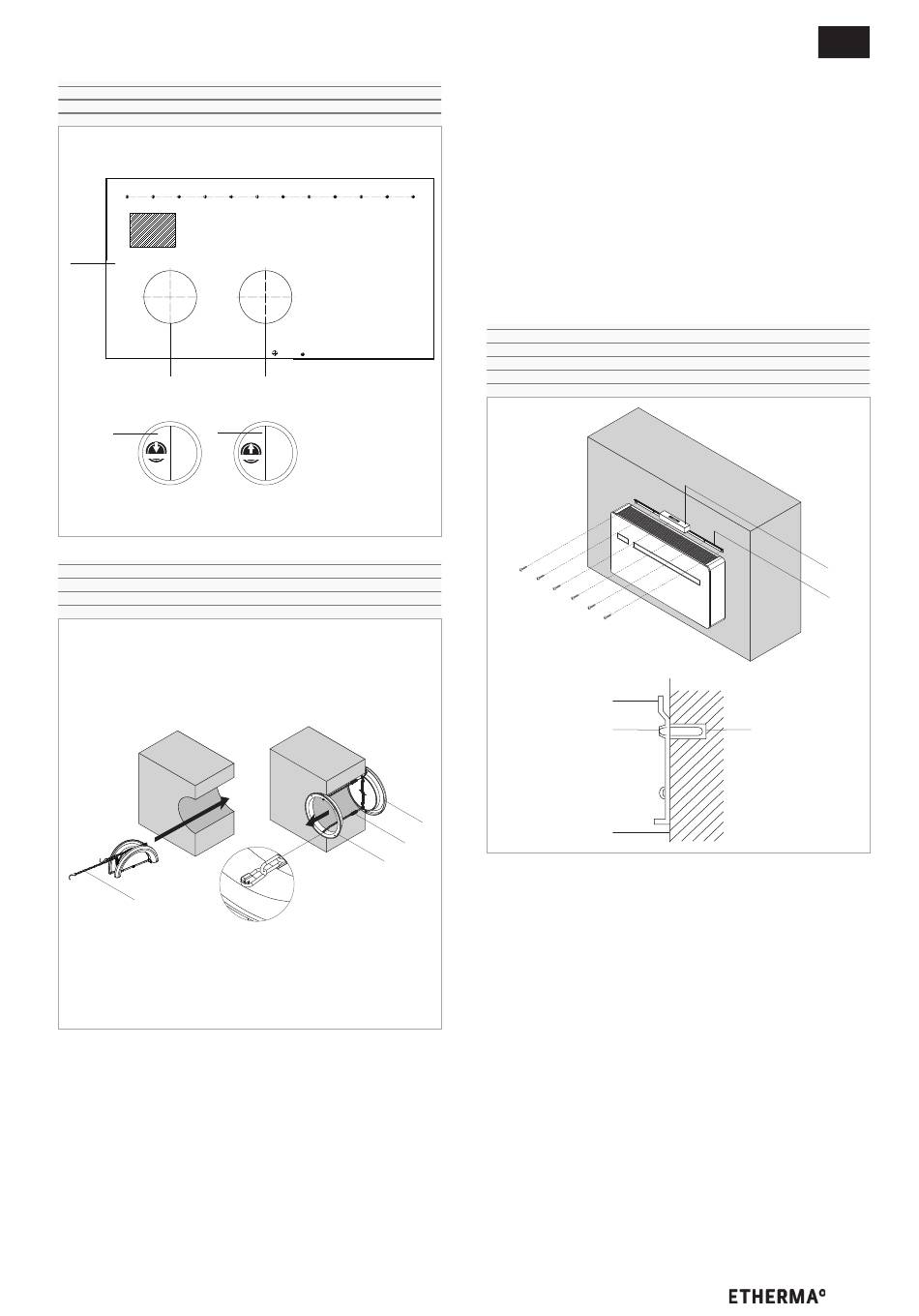

Befestigung Des Bügels - Etherma systectherm FIRE+ICE Serie Installationshandbuch

1
Papierschablone
2
Regelklappe für den externen Lufteinlass
3
Regelklappe für den Abluft
1
IN
3
2
IN
1 Kette
2 Gegenflansch
3 Feder
4 Regelklappe Außenluft
1
– Die Regelklappe einklappen
– In den Kanal einführen, bis sie auf der anderen Seite der Wand
herausragt
– Die Ketten mit der anderen Hand festhalten, damit die Regel-
klappe nicht herunterfällt
– Die Regelklappe an der Außenseite der Bohrung öffnen
– Die Regelklappe so drehen, dass sich die Lamellen in einer verti-
kalen Position befinden
– Den Gegenflansch in die Bohrung zum Rauminneren hin ein-
fügen
– So drehen, dass die Haken in einer vertikalen Position sind
OUT
OUT
3
2
– An den Ketten ziehen, damit die Federn gespannt werden
– Die Ketten am Gegenflansch einhaken
– Die überschüssige Länge der Kette abschneiden
Beim Lackieren von Klappen Farben auf Wasserbasis benutzen, die

für Kunststoffoberflächen geeignet sind, um Probleme mit der Be-
wegung der Lamellen zu vermeiden.
Es ist verboten, dicke, klebrige Farben wie z. B. Lacke zu verwen-

den.
Befestigung des Bügels
Die Geräte werden mit einer Metallhalterung für die Wandmontage ge-
liefert.
1
Wasserwaage
2
Metallträger
3
Befestigungsschraube
4
Tragende Wand
5
Spreizdübel
4
– Die Papierschablone benutzen
– Die Position der Befestigungslöcher einzeichnen
– Eine Bohrmaschine verwenden
– Die Löcher an den markierten Stellen bohren
– Die Metallstütze mit Schrauben und Spreizdübeln befestigen
Die Metallträger auf eine ebene Fläche positionieren, die sein Ge-

wicht tragen kann.
2
3 5
4
DE
1
