310 Aufstellung

Die Geräte können oben oder unten an der Wand montiert werden.

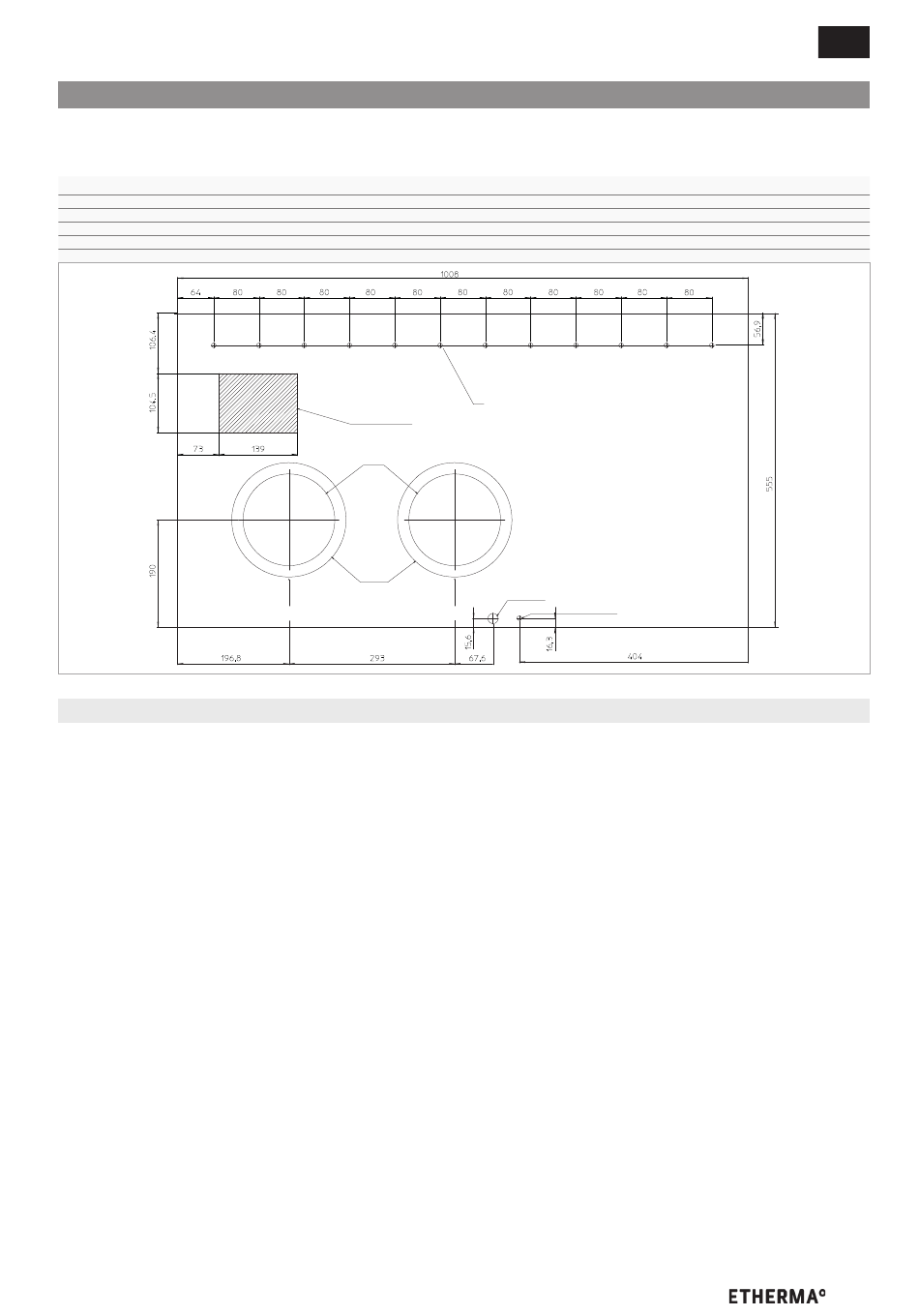

Die Geräte werden mit einer Papierschablone zum Anzeichnen der für
die Installation erforderlichen Löcher geliefert.
A
Bohrungen für M8-Dübel
B
Elektrische Anschlusszone
C
Luftführungslöcher ø 162 mm
D
Kondenswasserablauf ø 16 mm
E
Bohrung für den Hubschutzbügel
F
Luftführungslöcher ø 162 mm

3101 Vorwarnungen

Zur Positionierung des Geräts an der Wand wird der als Zubehör

mitgelieferte Wandbefestigungsbügel benötigt.
Durchzuführende Kontrollen:

• Sicherstellen, dass die Wand das Gewicht des Geräts trägt
• Der Wandabschnitt darf keine Rohre oder Stromleitungen be-
inhalten
• Die Funktionalität von tragenden Elementen darf nicht beein-
trächtigt werden
B
C
F
IN
OUT
Die Schablone mit Klebeband an der gewünschten Geräteposition

befestigen.
A
D
E
