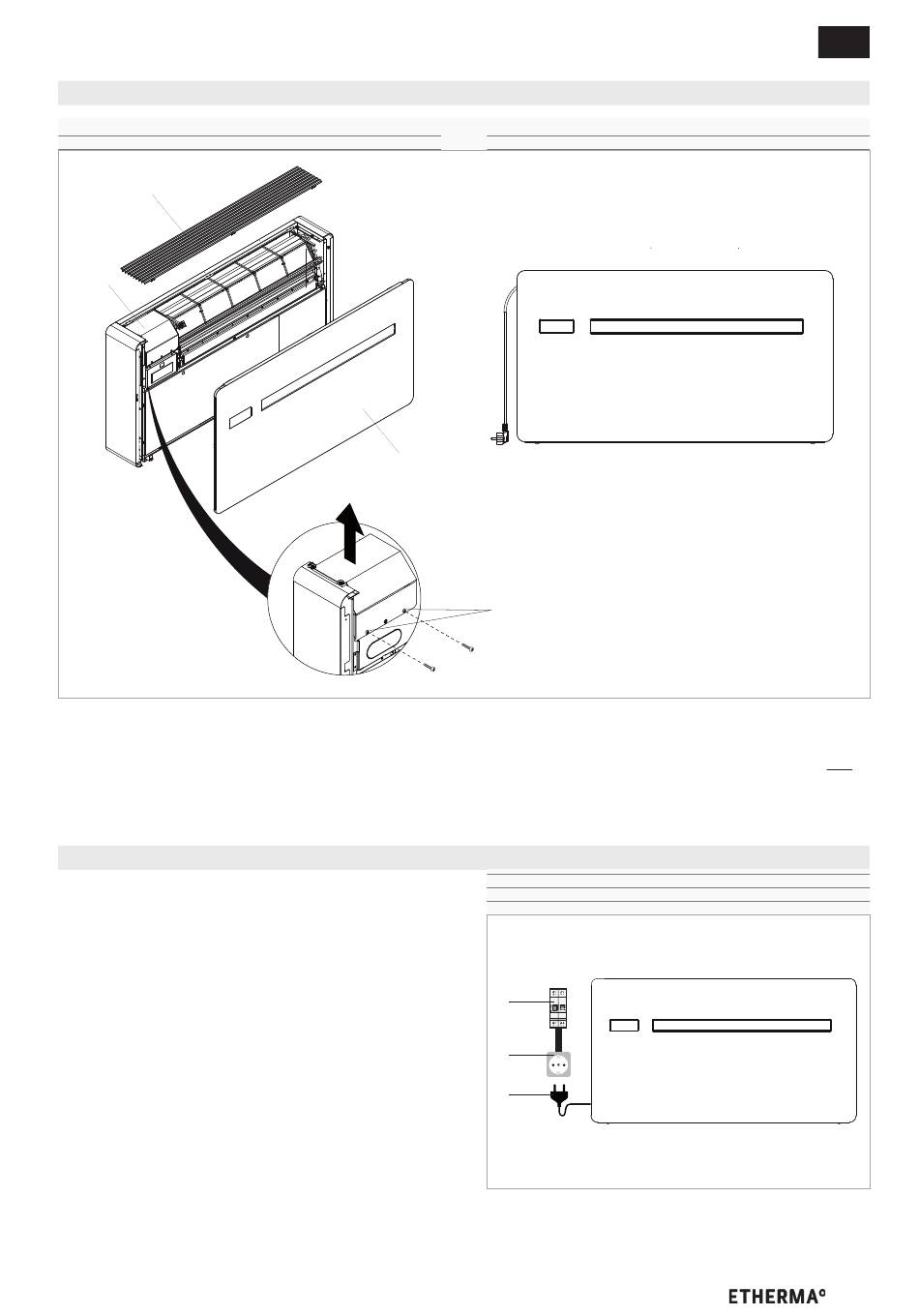

3122 Z ugriff auf den elektrischen Schaltschrank
A
Abdeckung der Schalttafel
B
Oberes Gitter
B
A
Der Zugang zum elektrischen Schaltschrank ist nur qualifiziertem
Personal gestattet.
Vor jeglichem Eingriff immer kontrollieren, dass die elektrische Ver-
sorgung ausgeschaltet ist
3123 Anschluss
Das Gerät wird werkseitig komplett verdrahtet und mit einem Kabel
mit Y-Steckverbindung für die Spannungsversorgung ausgestattet.
Um das Gerät mit Strom zu versorgen, reicht es, den Stecker an eine
geeignete Steckdose anzuschließen, die mit einem Schutzschalter ab-
gesichert ist.
Im Falle einer Beschädigung des Netzkabels wenden Sie sich bitte
an den Technischen Kundendienst oder an qualifiziertes Personal,
um das Kabel zu ersetzen.
Es ist verboten, beschädigte Kabel selbst zu ersetzen.
3
C
C
Frontpaneel
D
Befestigungsschrauben
D
Zugriff:
– Falls vorhanden, die Abdeckpaneele entfernen
– Siehe Kapitel "Entfernen von Abdeckungen und Gittern" S. 24
Zugriff auf die Verbindungen:
– die Schrauben der Abdeckung der Schalttafel herausdrehen
– Die Abdeckung der Schalttafel entfernen
1
Leitungsschutzschalter 1P+N, 16A, Typ C
2
Steckdose
3
Stecker im Lieferumfang des Geräts
1
2
3
Bei Bedarf kann das werkseitig verdrahtete Steckerkabel entfernt und
die Spannungsversorgung direkt an die Klemmleiste angeschlossen
