Alarm Ober- und Untergrenze
Wenn der Messwert über der Ober- bzw. unter der Untergrenze liegt, ist das entsprechende
Symbol ausgefüllt.
Messergebnis
Aktueller Messwert (ohne „AVE") bzw. aktueller Mittelwert (mit „AVE") wird angezeigt. Der
Mittelwert kann nur angezeigt werden, wenn die gewünschte Anzahl der Messungen vorher
festgelegt wurde. Wenn ↑ angezeigt wird, übersteigt der gemessene Wert den Mess-, bzw. den
umrechenbaren Bereich. Wenn ↓ angezeigt wird, unterschreitet der gemessene Wert den Mess-
, bzw. den umrechenbaren Bereich.
Anzahl Messungen
Hier wird die Anzahl der Messungen angezeigt. Die Anzahl der Messungen, nach denen der
Mittelwert angezeigt werden soll, kann vorher im Menü eingestellt werden.
Batteriestandsanzeige
Das Batteriesymbol zeigt den aktuellen Batteriestand an.
Härteskala
Hier wird die verwendete Härteskala angezeigt.
Schlagrichtung
Hier wird die Schlagrichtung angezeigt.
9
Bedienung
9.1
Vorbereitung
-
Die Messoberfläche sollte glatt, flach, sauber und frei von Öl sein. Wenn die
Oberfläche zu rau ist, kann dies zu Messfehlern führen.
-

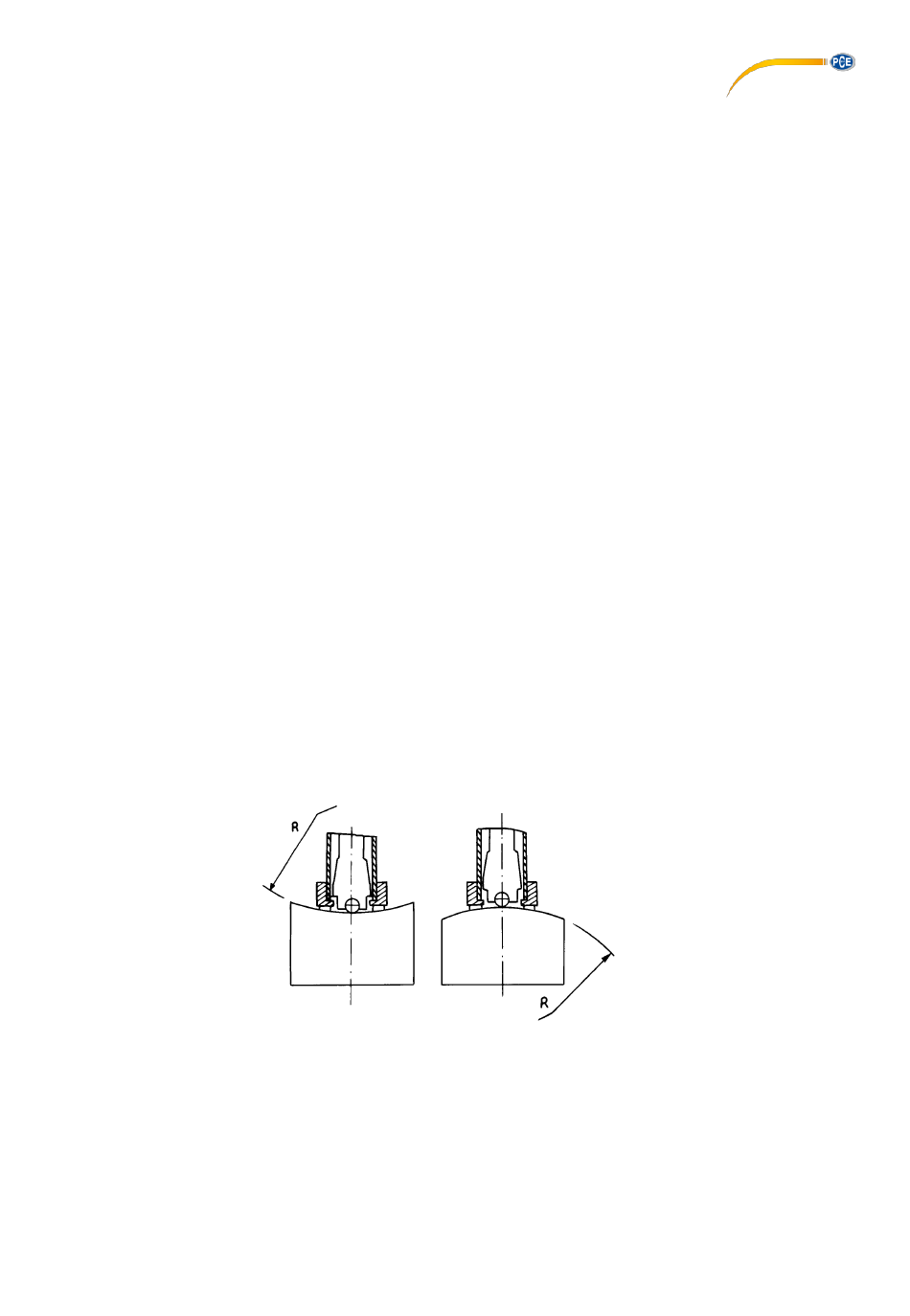

Bei gewölbten Prüfflächen ist darauf zu achten, dass die Oberfläche glatt ist. Wenn der
Krümmungsradius R der zu testenden gewölbten Oberfläche weniger als 30 mm
beträgt, sollte ein kleiner Stützring verwendet werden.
-
Wenn die Probe magnetisch ist, kann dies das Messergebnis verfälschen.
-
Bei Prüflingen mit einem Gewicht von mehr als 5 kg ist keine zusätzliche Unterlage
erforderlich.
-
Prüflinge aus Profilmaterial oder mit dünnen Wandstärken und Teilen zwischen 2 und
5 kg benötigen eine Unterlage von mehr als 5 kg. Diese Unterlage muss fest und bündig
mit dem Prüfling gekoppelt werden, um durch die Schlagwirkung des Schlaggerätes
Deformationen bzw. Vibrationen zu vermeiden.
© PCE Instruments
7
