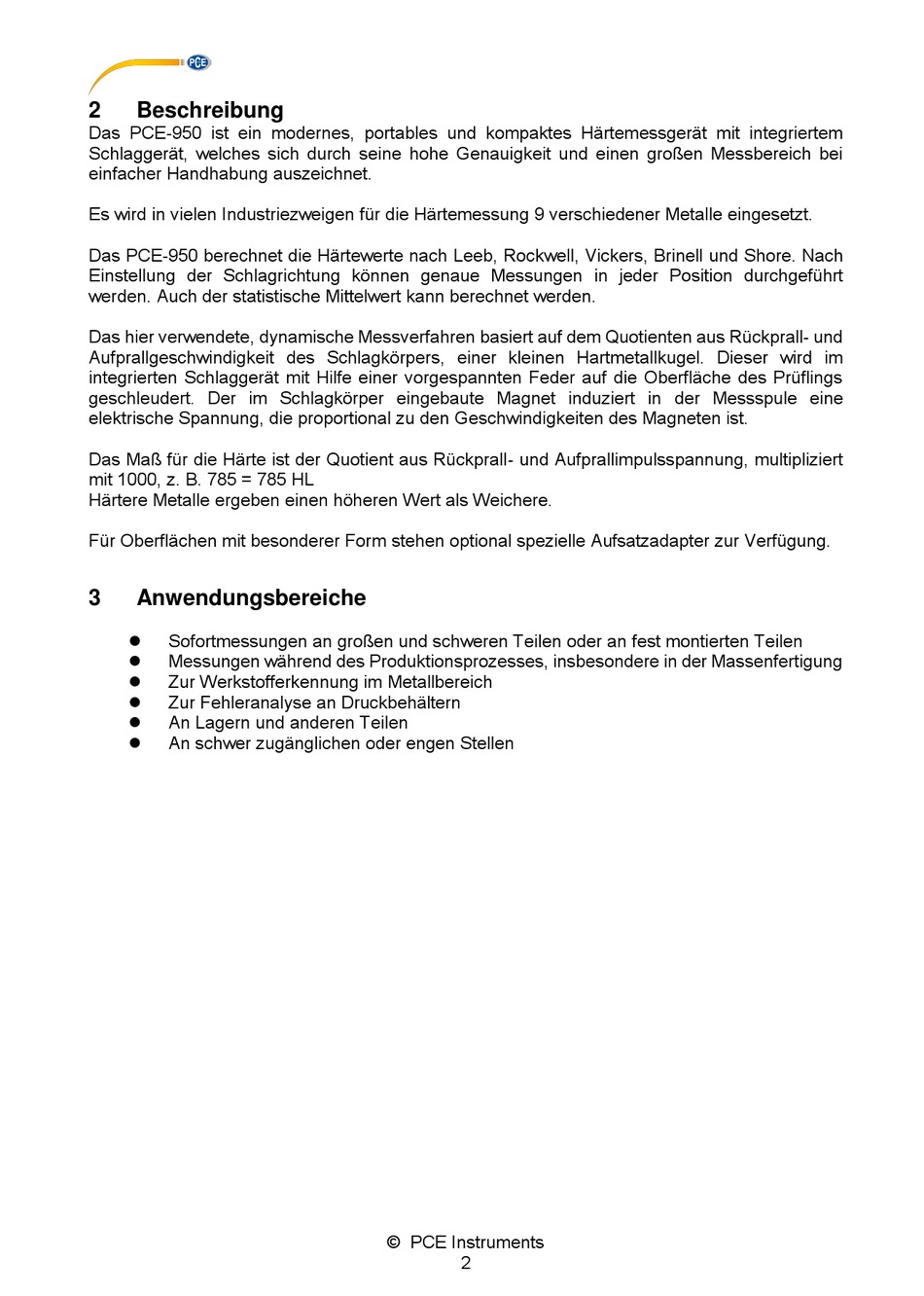

Beschreibung
Das PCE-950 ist ein modernes, portables und kompaktes Härtemessgerät mit integriertem
Schlaggerät, welches sich durch seine hohe Genauigkeit und einen großen Messbereich bei
einfacher Handhabung auszeichnet.
Es wird in vielen Industriezweigen für die Härtemessung 9 verschiedener Metalle eingesetzt.
Das PCE-950 berechnet die Härtewerte nach Leeb, Rockwell, Vickers, Brinell und Shore. Nach
Einstellung der Schlagrichtung können genaue Messungen in jeder Position durchgeführt
werden. Auch der statistische Mittelwert kann berechnet werden.
Das hier verwendete, dynamische Messverfahren basiert auf dem Quotienten aus Rückprall- und
Aufprallgeschwindigkeit des Schlagkörpers, einer kleinen Hartmetallkugel. Dieser wird im
integrierten Schlaggerät mit Hilfe einer vorgespannten Feder auf die Oberfläche des Prüflings
geschleudert. Der im Schlagkörper eingebaute Magnet induziert in der Messspule eine
elektrische Spannung, die proportional zu den Geschwindigkeiten des Magneten ist.
Das Maß für die Härte ist der Quotient aus Rückprall- und Aufprallimpulsspannung, multipliziert
mit 1000, z. B. 785 = 785 HL
Härtere Metalle ergeben einen höheren Wert als Weichere.
Für Oberflächen mit besonderer Form stehen optional spezielle Aufsatzadapter zur Verfügung.
3
Anwendungsbereiche
Sofortmessungen an großen und schweren Teilen oder an fest montierten Teilen
⚫
Messungen während des Produktionsprozesses, insbesondere in der Massenfertigung
⚫
Zur Werkstofferkennung im Metallbereich
⚫
Zur Fehleranalyse an Druckbehältern
⚫
An Lagern und anderen Teilen
⚫
An schwer zugänglichen oder engen Stellen
⚫
