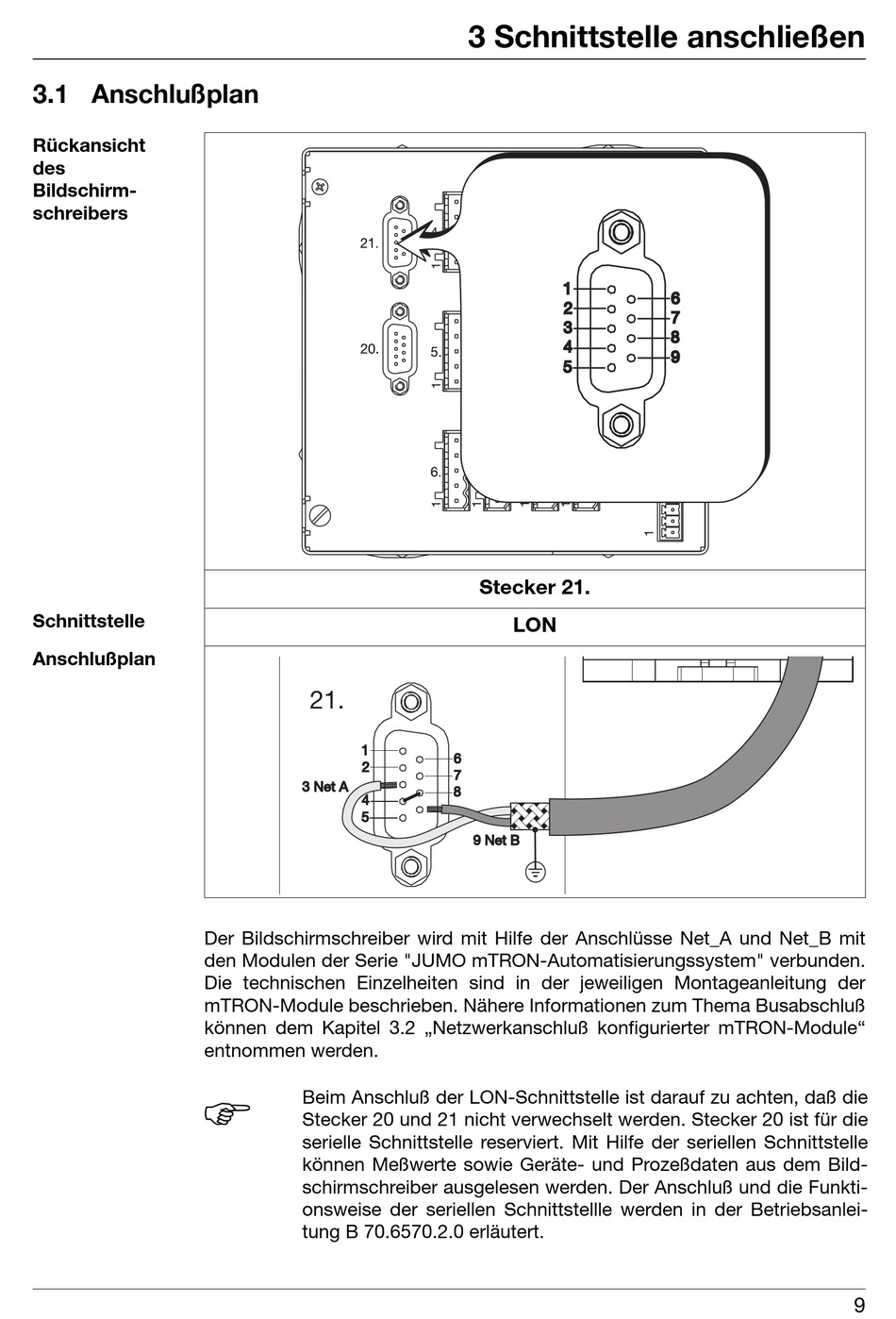

3.1 Anschlußplan
Rückansicht
des
Bildschirm-
schreibers
Schnittstelle
Anschlußplan
H
21.
1
2
3 Net A
4
5
Der Bildschirmschreiber wird mit Hilfe der Anschlüsse Net_A und Net_B mit
den Modulen der Serie "JUMO mTRON-Automatisierungssystem" verbunden.
Die technischen Einzelheiten sind in der jeweiligen Montageanleitung der
mTRON-Module beschrieben. Nähere Informationen zum Thema Busabschluß
können dem Kapitel 3.2 „Netzwerkanschluß konfigurierter mTRON-Module"
entnommen werden.
Beim Anschluß der LON-Schnittstelle ist darauf zu achten, daß die
Stecker 20 und 21 nicht verwechselt werden. Stecker 20 ist für die
serielle Schnittstelle reserviert. Mit Hilfe der seriellen Schnittstelle
können Meßwerte sowie Geräte- und Prozeßdaten aus dem Bild-
schirmschreiber ausgelesen werden. Der Anschluß und die Funkti-
onsweise der seriellen Schnittstellle werden in der Betriebsanlei-
tung B 70.6570.2.0 erläutert.
3 Schnittstelle anschließen
Stecker 21.
LON
6
7
8
9 Net B
15 Net B
14 Net A
9
