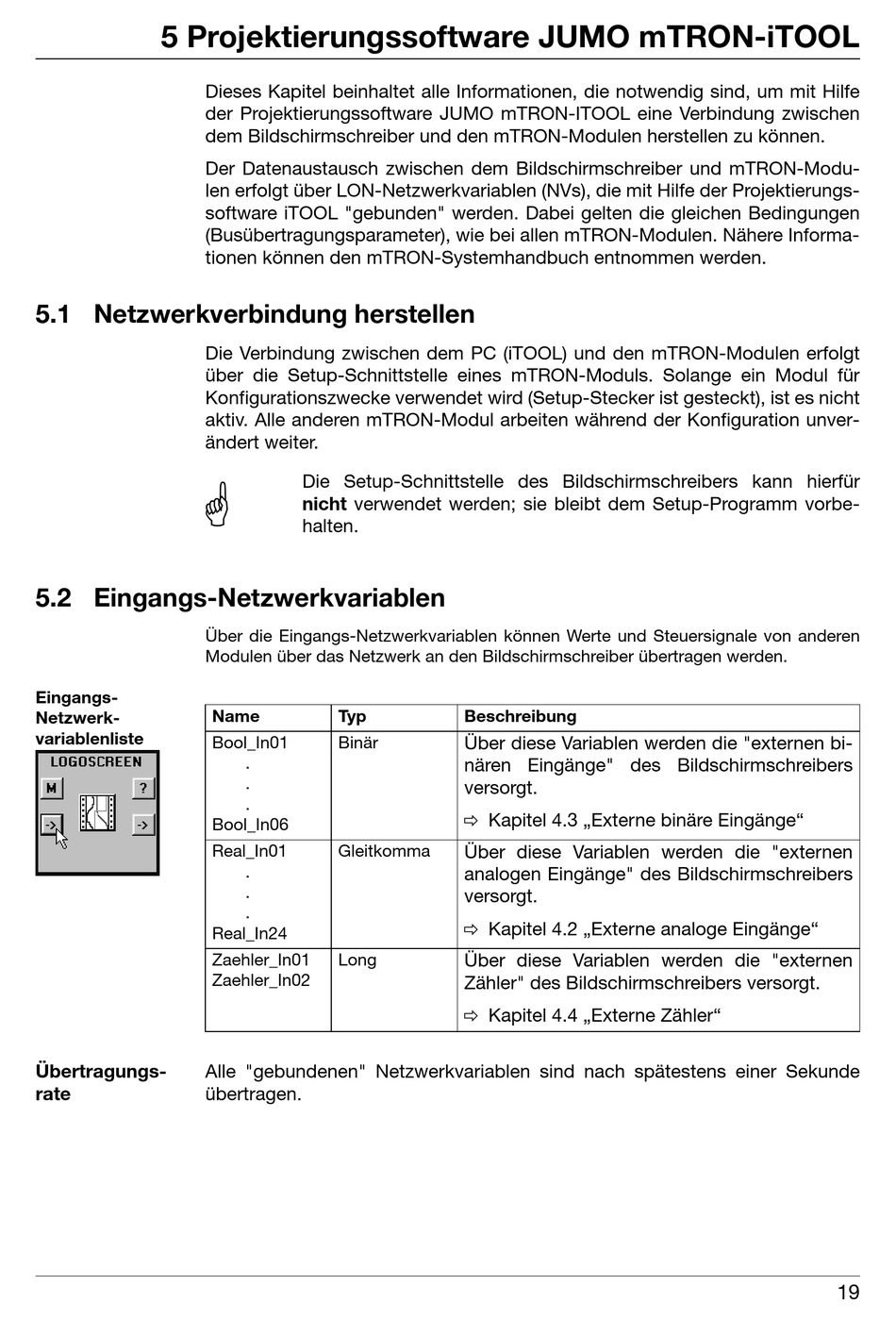

5 Projektierungssoftware JUMO mTRON-iTOOL
5.1 Netzwerkverbindung herstellen
A
5.2 Eingangs-Netzwerkvariablen
Eingangs-
Netzwerk-
variablenliste
Übertragungs-
rate
Dieses Kapitel beinhaltet alle Informationen, die notwendig sind, um mit Hilfe
der Projektierungssoftware JUMO mTRON-ITOOL eine Verbindung zwischen
dem Bildschirmschreiber und den mTRON-Modulen herstellen zu können.
Der Datenaustausch zwischen dem Bildschirmschreiber und mTRON-Modu-
len erfolgt über LON-Netzwerkvariablen (NVs), die mit Hilfe der Projektierungs-
software iTOOL "gebunden" werden. Dabei gelten die gleichen Bedingungen
(Busübertragungsparameter), wie bei allen mTRON-Modulen. Nähere Informa-
tionen können den mTRON-Systemhandbuch entnommen werden.
Die Verbindung zwischen dem PC (iTOOL) und den mTRON-Modulen erfolgt
über die Setup-Schnittstelle eines mTRON-Moduls. Solange ein Modul für
Konfigurationszwecke verwendet wird (Setup-Stecker ist gesteckt), ist es nicht
aktiv. Alle anderen mTRON-Modul arbeiten während der Konfiguration unver-
ändert weiter.
Die Setup-Schnittstelle des Bildschirmschreibers kann hierfür
nicht verwendet werden; sie bleibt dem Setup-Programm vorbe-
halten.
Über die Eingangs-Netzwerkvariablen können Werte und Steuersignale von anderen
Modulen über das Netzwerk an den Bildschirmschreiber übertragen werden.
Name
Typ
Bool_In01
Binär
.
.
.
Bool_In06
Real_In01
Gleitkomma
.
.
.
Real_In24
Zaehler_In01
Long
Zaehler_In02
Alle "gebundenen" Netzwerkvariablen sind nach spätestens einer Sekunde
übertragen.
Beschreibung
Über diese Variablen werden die "externen bi-
nären Eingänge" des Bildschirmschreibers
versorgt.
v Kapitel 4.3 „Externe binäre Eingänge"
Über diese Variablen werden die "externen
analogen Eingänge" des Bildschirmschreibers
versorgt.
v Kapitel 4.2 „Externe analoge Eingänge"
Über diese Variablen werden die "externen
Zähler" des Bildschirmschreibers versorgt.
v Kapitel 4.4 „Externe Zähler"
19
