EWM Tetrix 351 Comfort FW Betriebsanleitung Seite 21

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
099-000117-EW500
26.08.2014

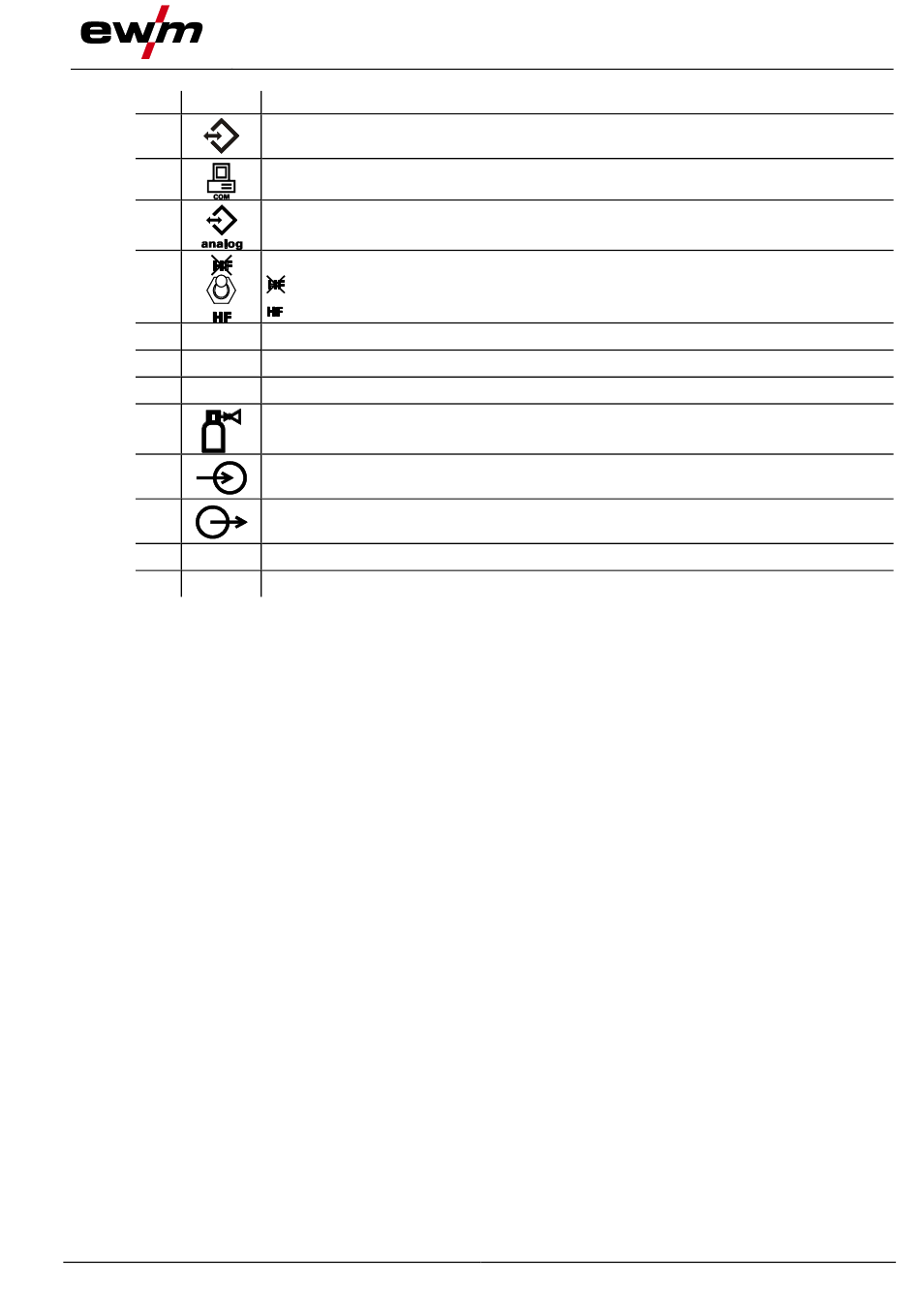

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Anschlussbuchse, 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig)
Automatisierungsschnittstelle 19-polig (analog)
"siehe Kapitel 5.11.1, WIG- Automatisierungsschnittstelle"
Umschalter Zündungsarten ""
= Liftarc (Berührungszündung)
= HF-Zündung
Sicherungselemente für Schutzgasflasche (Gurt / Kette)
Netzanschlusskabel
Austrittsöffnung Kühlluft
Anschlussnippel G¼"
Schutzgasanschluss vom Druckminderer
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Aufnahme Schutzgasflasche
Transportrollen, Bockrollen
Rückansicht
21
