Montageanleitung

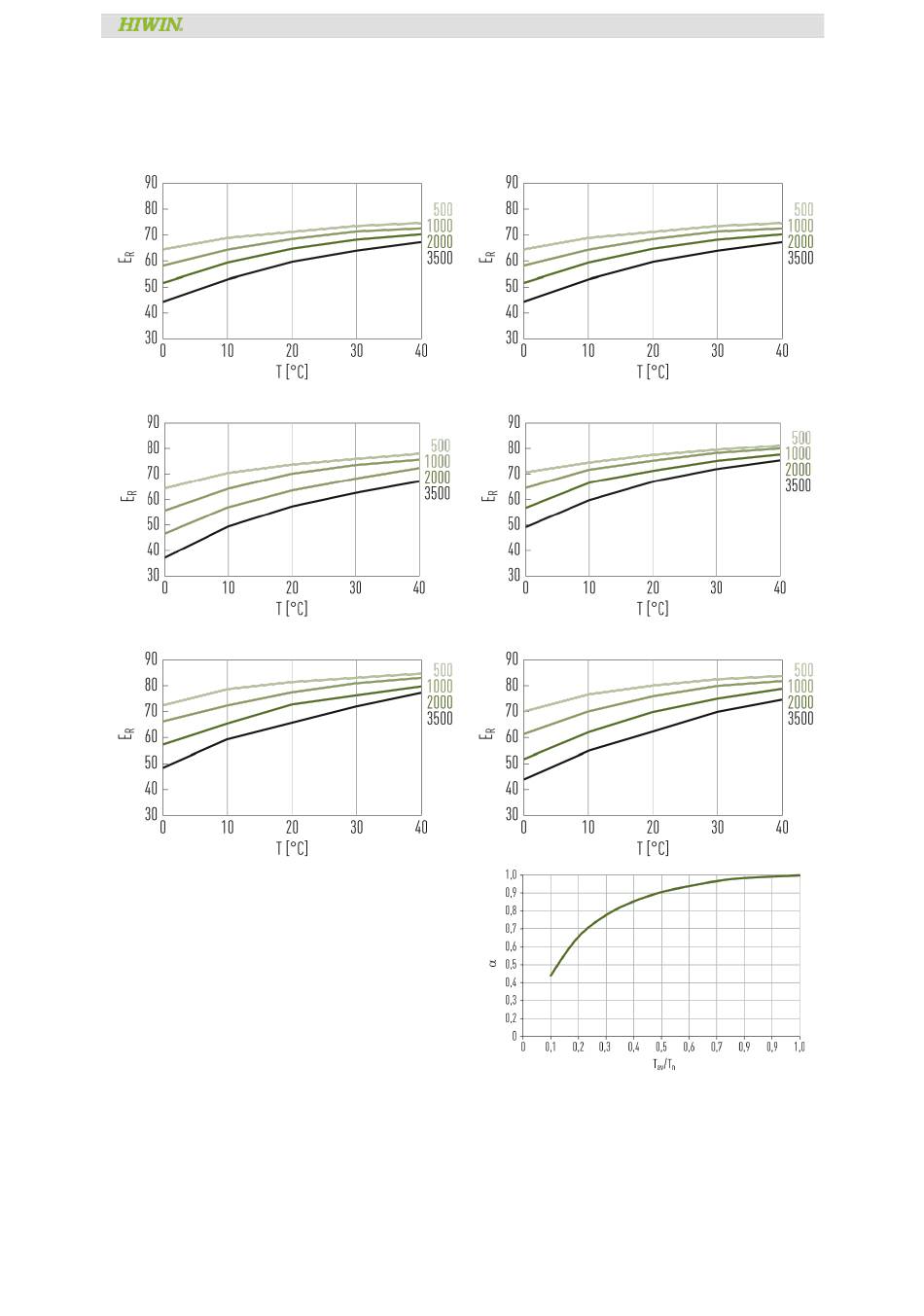

4.1.2 Wirkungsgrad E
Der Wirkungsgrad von DATORKER® Wellgetrieben ändert sich nach Spezifikation, Verhältnis,
Betriebsbedingungen (Drehzahl/Belastung) und Schmierung (Schmiermitteltyp/-menge).
Modell: 14, Verhältnis: 50
Modell: 14, Verhältnis: 100
Modell: 17-32, Verhältnis: 80, 100
Koeffizient der Berichtigung α
Wirkungsgrad = α x
ER
α= Korrekturkoeffizient
ER = Wirkungsgrad beim Nenndrehmoment
DATORKER® Wellgetriebe
R
Modell: 14, Verhältnis: 80
Modell: 17-32, Verhältnis: 50
Modell: 17-32, Verhältnis: 120
