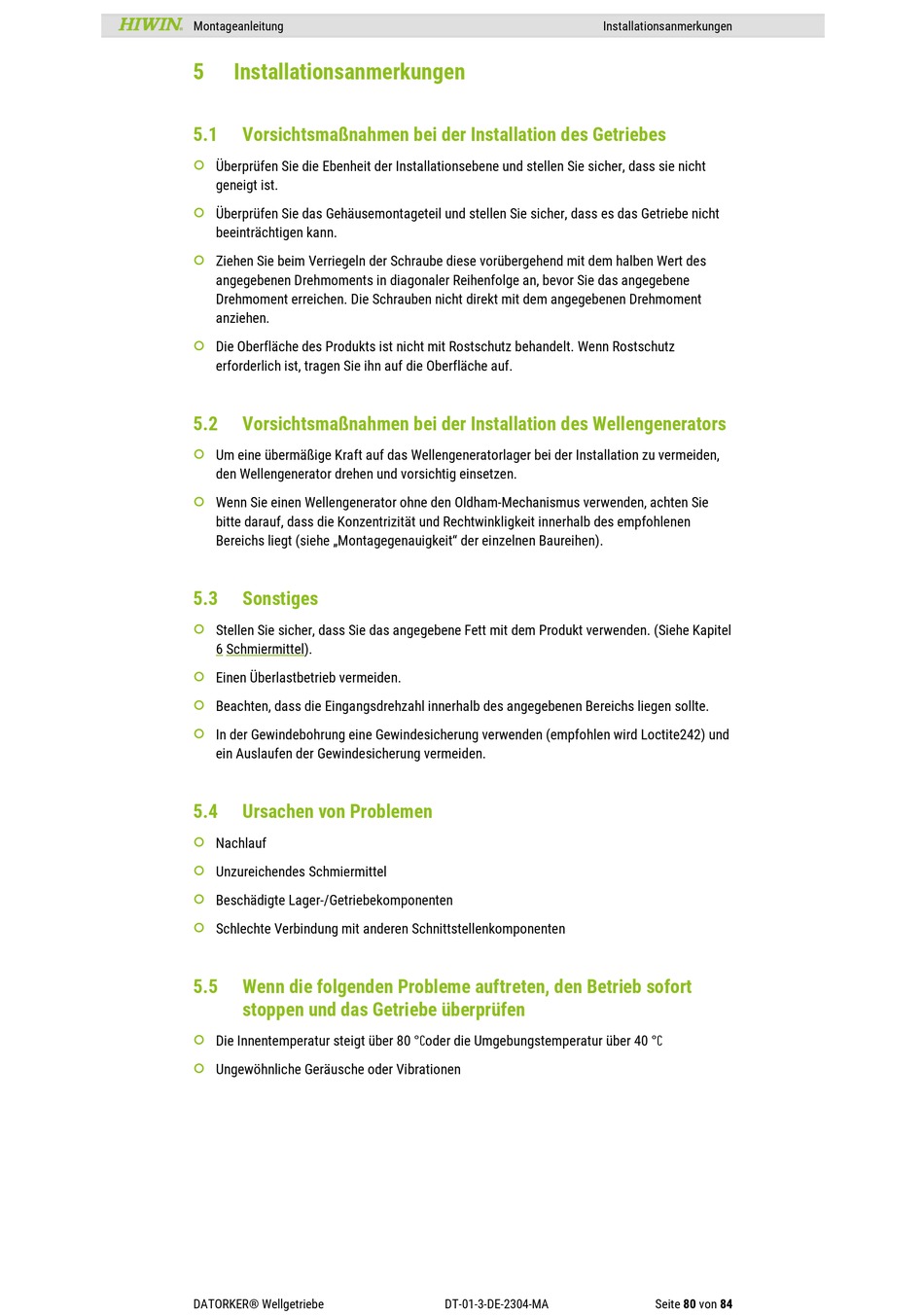

Montageanleitung
5
Installationsanmerkungen
5.1
Vorsichtsmaßnahmen bei der Installation des Getriebes
Überprüfen Sie die Ebenheit der Installationsebene und stellen Sie sicher, dass sie nicht
geneigt ist.
Überprüfen Sie das Gehäusemontageteil und stellen Sie sicher, dass es das Getriebe nicht
beeinträchtigen kann.
Ziehen Sie beim Verriegeln der Schraube diese vorübergehend mit dem halben Wert des
angegebenen Drehmoments in diagonaler Reihenfolge an, bevor Sie das angegebene
Drehmoment erreichen. Die Schrauben nicht direkt mit dem angegebenen Drehmoment
anziehen.
Die Oberfläche des Produkts ist nicht mit Rostschutz behandelt. Wenn Rostschutz
erforderlich ist, tragen Sie ihn auf die Oberfläche auf.
5.2
Vorsichtsmaßnahmen bei der Installation des Wellengenerators
Um eine übermäßige Kraft auf das Wellengeneratorlager bei der Installation zu vermeiden,
den Wellengenerator drehen und vorsichtig einsetzen.
Wenn Sie einen Wellengenerator ohne den Oldham-Mechanismus verwenden, achten Sie
bitte darauf, dass die Konzentrizität und Rechtwinkligkeit innerhalb des empfohlenen
Bereichs liegt (siehe „Montagegenauigkeit" der einzelnen Baureihen).
5.3
Sonstiges
Stellen Sie sicher, dass Sie das angegebene Fett mit dem Produkt verwenden. (Siehe Kapitel
6 Schmiermittel).
Einen Überlastbetrieb vermeiden.
Beachten, dass die Eingangsdrehzahl innerhalb des angegebenen Bereichs liegen sollte.
In der Gewindebohrung eine Gewindesicherung verwenden (empfohlen wird Loctite242) und
ein Auslaufen der Gewindesicherung vermeiden.
5.4
Ursachen von Problemen
Nachlauf
Unzureichendes Schmiermittel
Beschädigte Lager-/Getriebekomponenten
Schlechte Verbindung mit anderen Schnittstellenkomponenten
5.5
Wenn die folgenden Probleme auftreten, den Betrieb sofort
stoppen und das Getriebe überprüfen
Die Innentemperatur steigt über 80 °Coder die Umgebungstemperatur über 40 °C
Ungewöhnliche Geräusche oder Vibrationen
DATORKER® Wellgetriebe
Installationsanmerkungen
DT-01-3-DE-2304-MA
Seite 80 von 84
