Anleitung DB 280 08.11.2001 8:39 Uhr
F
Cher client,
avant la première mise en service de la perceuse,
veuillez lire les instructions et suivre les consignes
de service et d'entretien. Conservez ces instructions
toujours avec l'appareil.

1. Etendue des fournitures

1 Perceuse
1 Raccord enfichable R 1/4"
1 Mandrin à couronne dentée
1 Clé de mandrin
2. Caractéristiques techniques
Pression de service admissible max.
Consommation d'air
Foret Ø max.
Capacité de perçage
Bois:
Aluminium:
Acier:
Vitesse
Diamètre recommandé du tuyau
Qualité de l'air comprimé:
nettoyé et graissé à brouillard d'huile
Alimentation en air:
par une unité d'entretien avec réducteur de
pression du filtre et graisseur à brouillard d'huile
Puissance du compresseur
Puissance de remplissage du compresseur:
env. 250 l/min. ceci correspond à une capacité du
moteur de 2,2 kW.
Valeurs de réglage pour le service:
Pression de service réglée sur le réducteur
de pression ou sur le réducteur de pression du
filtre: 6 bar.
A respecter:
Pendant les travaux avec la perceuse, portez des
vêtements de protection appropriés, en
particulier des lunettes de protection.
Observez les consignes de sécurité.
6
Seite 6

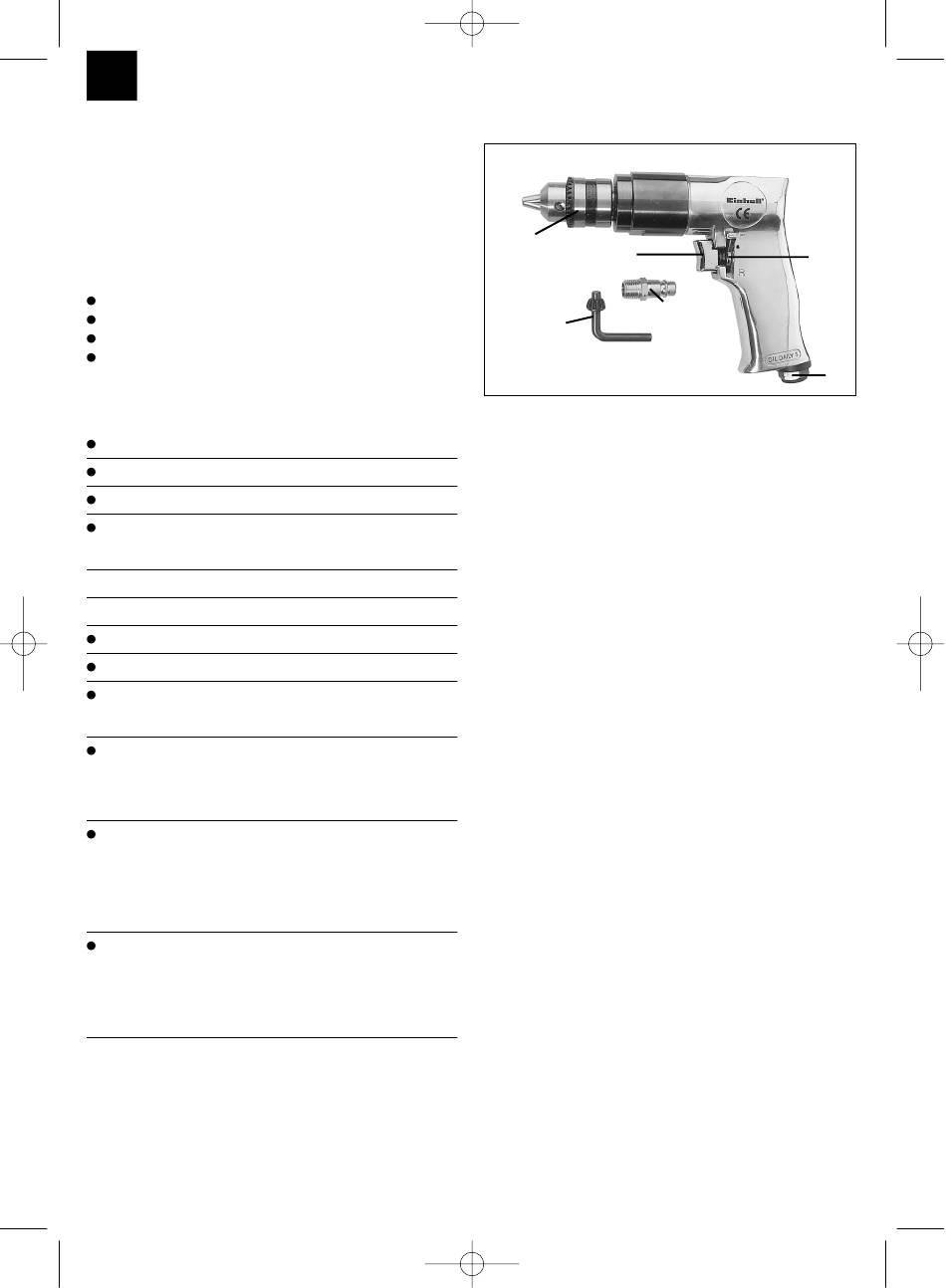

3. Illustration
17
19
Pos.
6 bar
1
113 l/min. 4
5
10 mm
7
17
19
max. 10 mm
max. 10 mm
max. 6 mm
1800 min -1
4. Utilisation conforme aux fins
Ø 9 mm
La perceuse est un outil pneumatique à emploi
multiple. Elle se prête p.ex. à des travaux dans le
bois, l'aluminium et l'acier.
L'air s'échappe à la partie inférieure du boîtier.
Ne faire effectuer réparations et maintenance que
dans des ateliers spécialisés autorisés.
A noter!
Un diamètre intérieur insuffisant du tuyau et une
conduite trop longue, provoquent une perte de
puissance de l'appareil.
7
5
Désignation
Levier de sens de rotation
Raccord d'air (Réduction)
Raccord enfichable pour le raccord d'air
Gâchette
Mandrin porte-foret
Clé de mandrin
1
4
