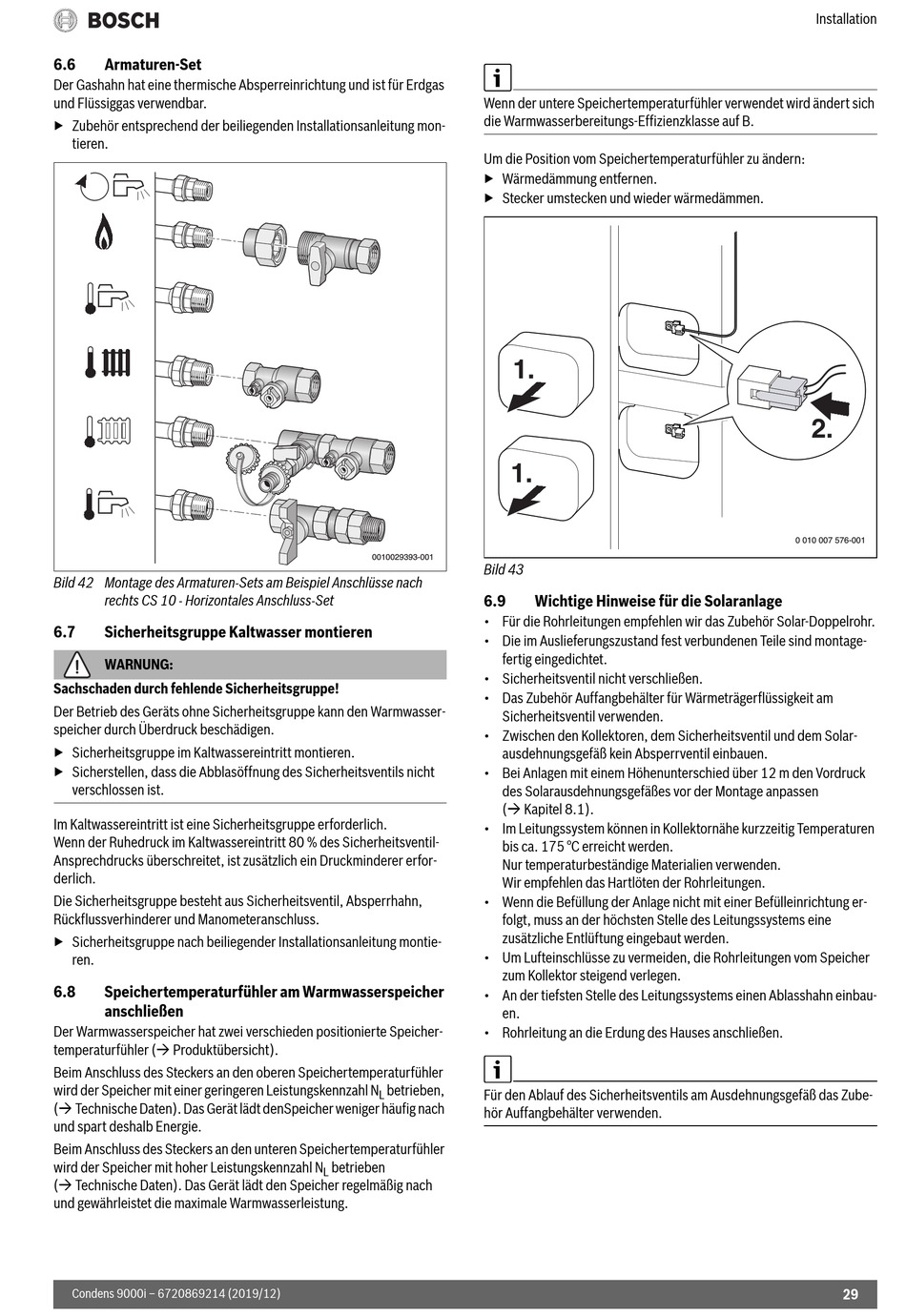

6.6
Armaturen-Set
Der Gashahn hat eine thermische Absperreinrichtung und ist für Erdgas
und Flüssiggas verwendbar.
▶ Zubehör entsprechend der beiliegenden Installationsanleitung mon-
tieren.
Bild 42 Montage des Armaturen-Sets am Beispiel Anschlüsse nach
rechts CS 10 - Horizontales Anschluss-Set
6.7
Sicherheitsgruppe Kaltwasser montieren
WARNUNG:
Sachschaden durch fehlende Sicherheitsgruppe!
Der Betrieb des Geräts ohne Sicherheitsgruppe kann den Warmwasser-
speicher durch Überdruck beschädigen.
▶ Sicherheitsgruppe im Kaltwassereintritt montieren.
▶ Sicherstellen, dass die Abblasöffnung des Sicherheitsventils nicht
verschlossen ist.
Im Kaltwassereintritt ist eine Sicherheitsgruppe erforderlich.
Wenn der Ruhedruck im Kaltwassereintritt 80 % des Sicherheitsventil-
Ansprechdrucks überschreitet, ist zusätzlich ein Druckminderer erfor-
derlich.
Die Sicherheitsgruppe besteht aus Sicherheitsventil, Absperrhahn,
Rückflussverhinderer und Manometeranschluss.
▶ Sicherheitsgruppe nach beiliegender Installationsanleitung montie-
ren.
6.8
Speichertemperaturfühler am Warmwasserspeicher
anschließen
Der Warmwasserspeicher hat zwei verschieden positionierte Speicher-
temperaturfühler ( Produktübersicht).
Beim Anschluss des Steckers an den oberen Speichertemperaturfühler
wird der Speicher mit einer geringeren Leistungskennzahl N
( Technische Daten). Das Gerät lädt denSpeicher weniger häufig nach
und spart deshalb Energie.
Beim Anschluss des Steckers an den unteren Speichertemperaturfühler
wird der Speicher mit hoher Leistungskennzahl N
( Technische Daten). Das Gerät lädt den Speicher regelmäßig nach
und gewährleistet die maximale Warmwasserleistung.
Condens 9000i – 6720869214 (2019/12)
Wenn der untere Speichertemperaturfühler verwendet wird ändert sich
die Warmwasserbereitungs-Effizienzklasse auf B.
Um die Position vom Speichertemperaturfühler zu ändern:
▶ Wärmedämmung entfernen.
▶ Stecker umstecken und wieder wärmedämmen.
0010029393-001
Bild 43
6.9
• Für die Rohrleitungen empfehlen wir das Zubehör Solar-Doppelrohr.
• Die im Auslieferungszustand fest verbundenen Teile sind montage-
• Sicherheitsventil nicht verschließen.
• Das Zubehör Auffangbehälter für Wärmeträgerflüssigkeit am
• Zwischen den Kollektoren, dem Sicherheitsventil und dem Solar-
• Bei Anlagen mit einem Höhenunterschied über 12 m den Vordruck
• Im Leitungssystem können in Kollektornähe kurzzeitig Temperaturen
• Wenn die Befüllung der Anlage nicht mit einer Befülleinrichtung er-
• Um Lufteinschlüsse zu vermeiden, die Rohrleitungen vom Speicher
• An der tiefsten Stelle des Leitungssystems einen Ablasshahn einbau-
• Rohrleitung an die Erdung des Hauses anschließen.
betrieben,
Für den Ablauf des Sicherheitsventils am Ausdehnungsgefäß das Zube-
L
hör Auffangbehälter verwenden.
betrieben
L
1.
1.
Wichtige Hinweise für die Solaranlage
fertig eingedichtet.
Sicherheitsventil verwenden.
ausdehnungsgefäß kein Absperrventil einbauen.
des Solarausdehnungsgefäßes vor der Montage anpassen
( Kapitel 8.1).
bis ca. 175 °C erreicht werden.
Nur temperaturbeständige Materialien verwenden.
Wir empfehlen das Hartlöten der Rohrleitungen.
folgt, muss an der höchsten Stelle des Leitungssystems eine
zusätzliche Entlüftung eingebaut werden.
zum Kollektor steigend verlegen.
en.
Installation
2.
0 010 007 576-001
29
