Montage

#
Bei Montage die Ausrichtung der Markierung am Geräteflansch beachten!
Einbau frei im Tank:
Markierung zur Tankwand ausrichten!
9 0
9 0
°
°
0 ...
2 °
Einbau in Schwallrohr:
Markierung parallel zu den Ausgleichsöffnungen!
12
3

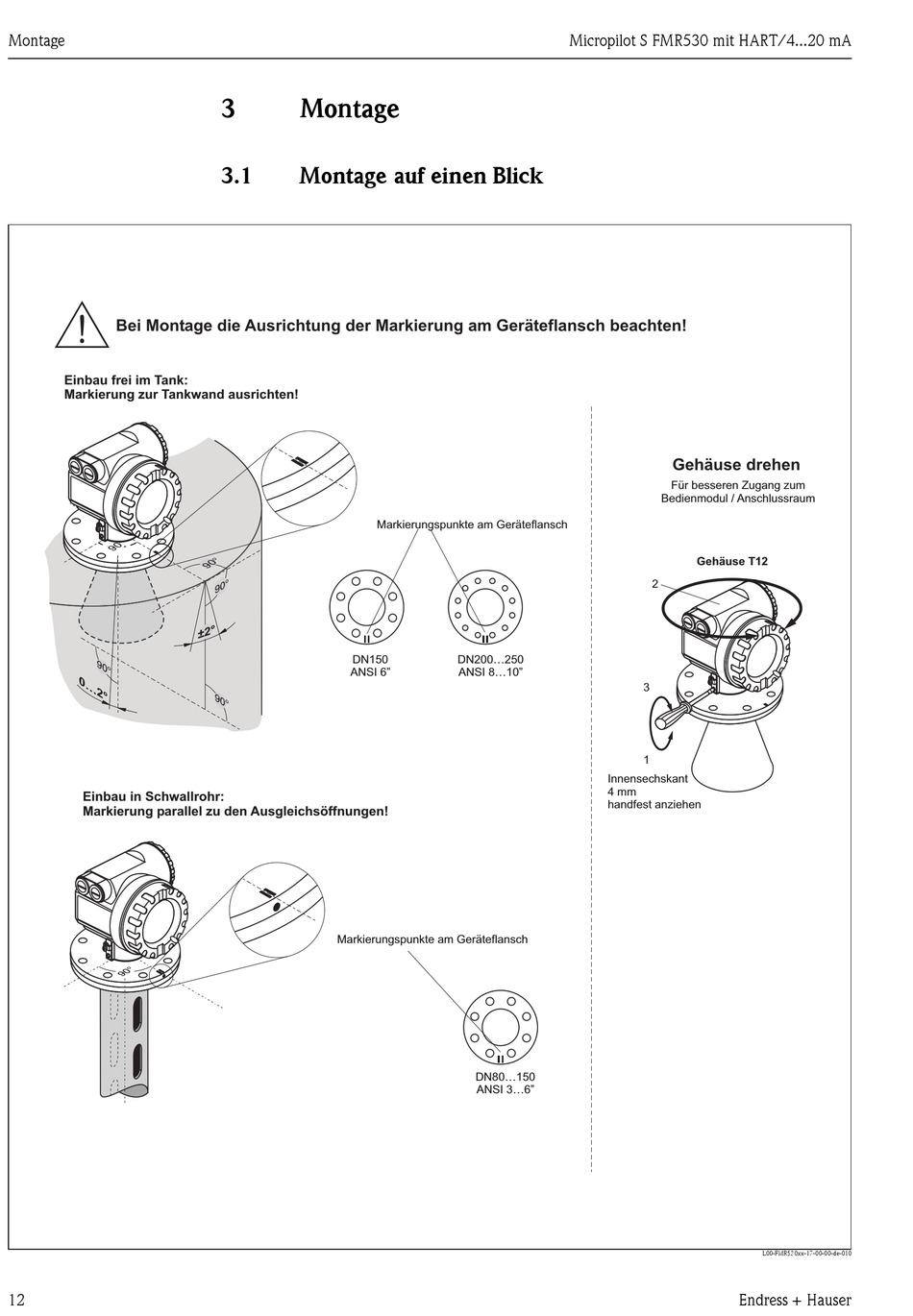

Montage
3.1

Montage auf einen Blick

°
°
9 0
9 0
9
± 2 °
DN150
ANSI 6"
9 0
9 0
°
°
Markierungspunkte am Geräteflansch
Markierungspunkte am Geräteflansch
DN200...250
ANSI 8...10"
DN80...150
ANSI 3...6"
Micropilot S FMR530 mit HART/4...20 mA
Gehäuse drehen
Für besseren Zugang zum
Bedienmodul / Anschlussraum
Gehäuse T12
2
3
1
Innensechskant
4 mm
handfest anziehen
Endress + Hauser
L00-FMR530xx-17-00-00-de-010
