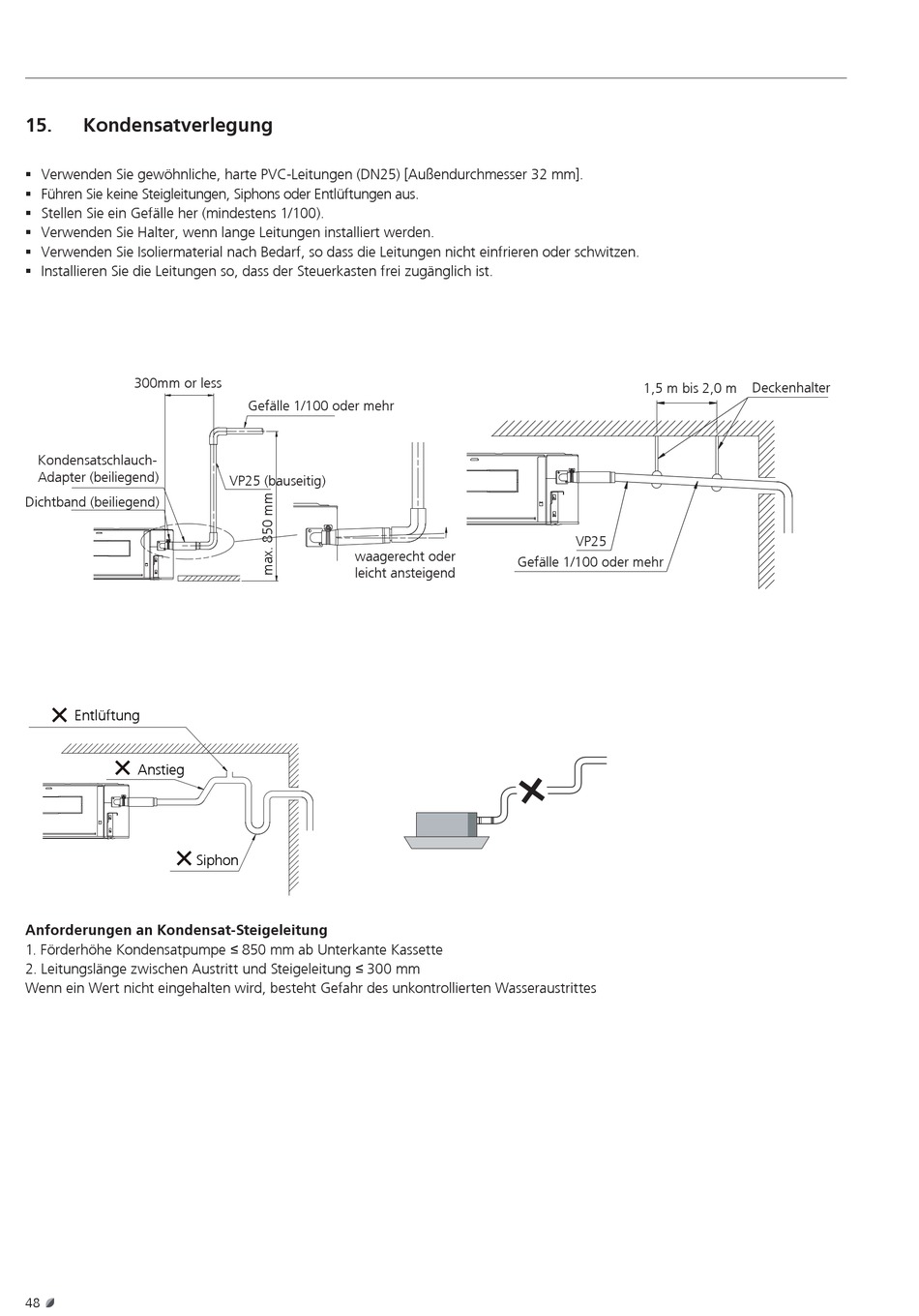

15.
Kondensatverlegung
ƒ Verwenden Sie gewöhnliche, harte PVC-Leitungen (DN25) [Außendurchmesser 32 mm].
ƒ Führen Sie keine Steigleitungen, Siphons oder Entlüftungen aus.
ƒ Stellen Sie ein Gefälle her (mindestens 1/100).
ƒ Verwenden Sie Halter, wenn lange Leitungen installiert werden.
ƒ Verwenden Sie Isoliermaterial nach Bedarf, so dass die Leitungen nicht einfrieren oder schwitzen.
ƒ Installieren Sie die Leitungen so, dass der Steuerkasten frei zugänglich ist.
300mm or less
Kondensatschlauch-
Adapter (beiliegend)
Dichtband (beiliegend)
Entlüftung
Anstieg
Siphon
Anforderungen an Kondensat-Steigeleitung
1. Förderhöhe Kondensatpumpe ≤ 850 mm ab Unterkante Kassette
2. Leitungslänge zwischen Austritt und Steigeleitung ≤ 300 mm
Wenn ein Wert nicht eingehalten wird, besteht Gefahr des unkontrollierten Wasseraustrittes
48
Gefälle 1/100 oder mehr
VP25 (bauseitig)
waagerecht oder
leicht ansteigend
1,5 m bis 2,0 m
VP25
Gefälle 1/100 oder mehr
Deckenhalter
