Stromausgang Mode
Stromausgang Min./Max.
6 In Betrieb nehmen mit dem Anzeige- und Bedienmodul
Geben Sie bei unlinearen Behälterformen die Behälterhöhe und die
Stutzenkorrektur ein.
Bei der Behälterhöhe müssen Sie die Gesamthöhe des Behälters
eingeben.
Bei der Stutzenkorrektur müssen Sie die Höhe des Stutzens oberhalb
der Behälteroberkante eingeben. Wenn der Stutzen tiefer liegt als die
Behälteroberkante, kann dieser Wert auch negativ sein.

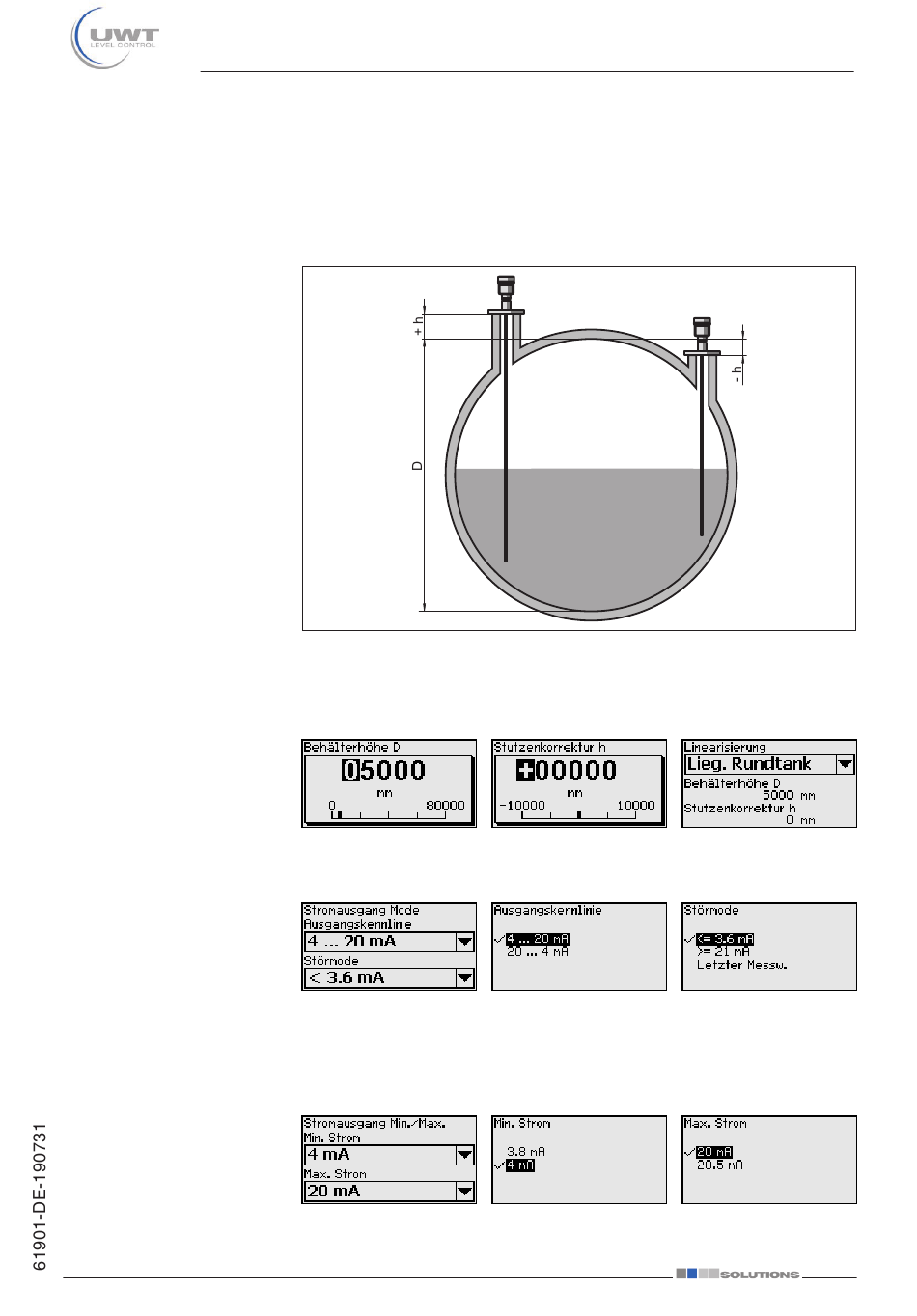

Abb. 16: Behälterhöhe und Stutzenkorrekturwert
D Behälterhöhe
+h Positiver Stutzenkorrekturwert
-h Negativer Stutzenkorrekturwert
Im Menüpunkt "Stromausgang Mode" legen Sie die Ausgangskennli-
nie und das Verhalten des Stromausganges bei Störungen fest.
Die Werkseinstellung ist Ausgangskennlinie 4 ... 20 mA, der Störmo-
de < 3,6 mA.
Im Menüpunkt "Stromausgang Min./Max." legen Sie das Verhalten
des Stromausganges im Betrieb fest.
Die Werkseinstellung ist Min.-Strom 3,8 mA und Max.-Strom 20,5 mA.
