Typschild
Geltungsbereich dieser
Betriebsanleitung
Ausführungen
Lieferumfang
3

Produktbeschreibung

3.1

Aufbau

Das Typschild enthält die wichtigsten Daten zur Identifikation und zum
Einsatz des Gerätes:
1
2
3
4
5
6
7
8
9

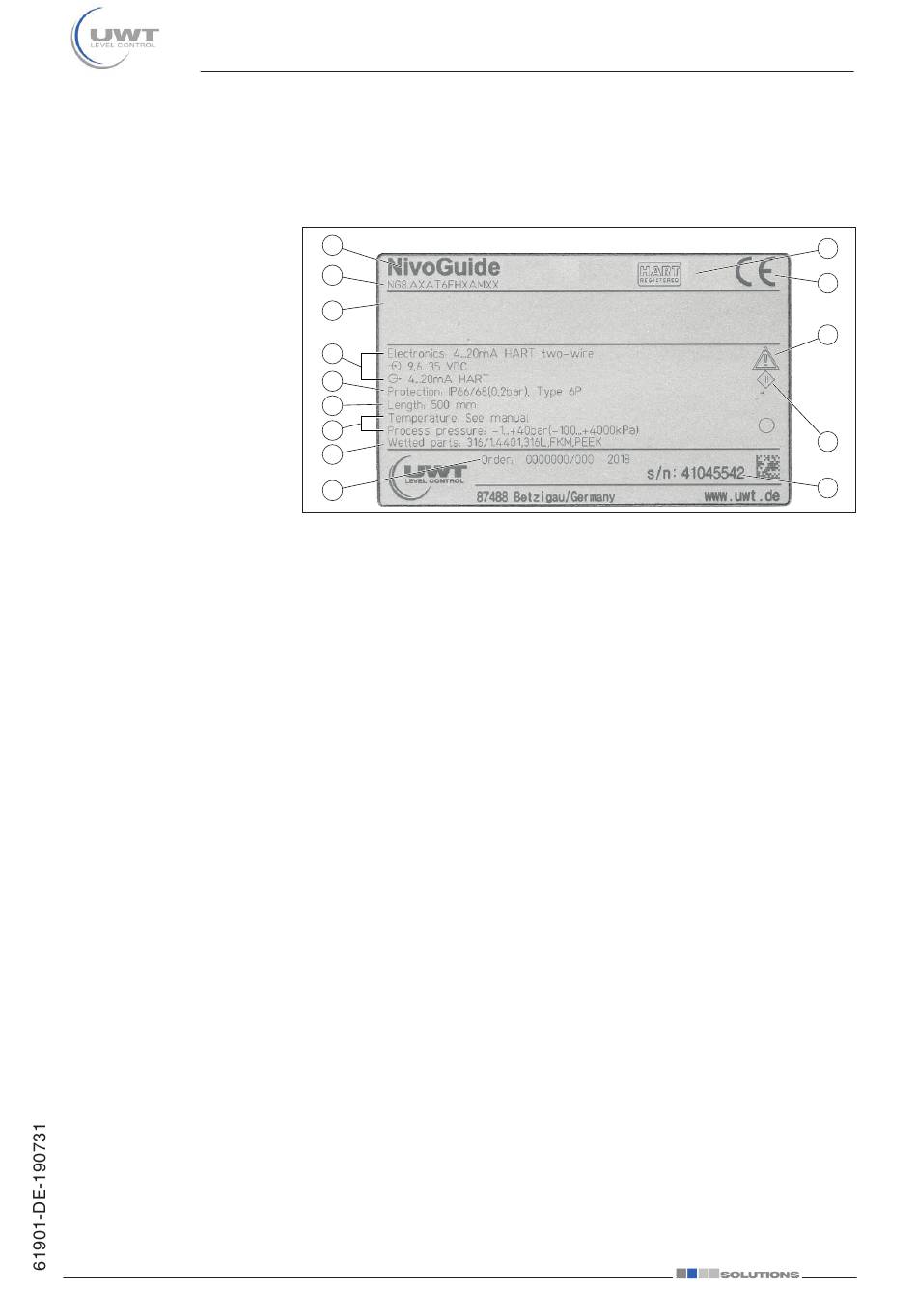

Abb. 1: Aufbau des Typschildes (Beispiel)
1 Gerätetyp
2 Produktcode
3 Zulassungen (optional)
4 Versorgung und Signalausgang Elektronik
5 Schutzart
6 Sondenlänge (Messgenauigkeit optional)
7 Prozess- und Umgebungstemperatur, Prozessdruck
8 Werkstoff medienberührte Teile
9 Auftragsnummer
10 Seriennummer des Gerätes
11 Symbol für Geräteschutzklasse
12 ID-Nummern Gerätedokumentation
13 CE-Kennzeichnung
14 Zulassungsrichtlinien (optional)
Die vorliegende Betriebsanleitung gilt für folgende Geräteausführun-
gen:
•
Hardware ab 1.0.0
•
Software ab 1.3.0
•
Nur für Geräteausführungen ohne SIL-Qualifikation
Das Gerät und die Elektronikausführung sind über den Produktcode
auf dem Typschild sowie auf der Elektronik feststellbar.
•
Standardelektronik: Typ FX80H.-
Der Lieferumfang besteht aus:
•
Sensor
•
Optionales Zubehör
•
Dokumentation
– Kurz-Betriebsanleitung NivoGuide 8200
– Anleitungen zu optionalen Geräteausstattungen
– Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführungen)
NivoGuide® 8200 • Zweileiter 4 ... 20 mA/HART
3 Produktbeschreibung
14
13
12
11
10
7
