Transport

6 Transport
GEFAHR
Lebensgefahr durch Sturz vom Dach!
▶ Keine Leiter zum Transport auf dem Dach verwenden, da das Monta-
gematerial und der Kollektor schwer und unhandlich sind.
▶ Bei allen Arbeiten auf dem Dach gegen Absturz sichern.
▶ Wenn keine personenunabhängige Absturzsicherung vorhanden ist,
persönliche Schutzausrüstung tragen.
WARNUNG
Verletzungsgefahr durch herunterfallende Teile!
▶ Kollektoren und Montagematerial während des Transports gegen He-
runterfallen sichern.
▶ Nach Abschluss der Montage den sicheren Sitz des Montage-Sets
und der Kollektoren kontrollieren.
VORSICHT
Verbrennungsgefahr an heißen Bauteilen!
Wenn der Kollektor und das Montagematerial längere Zeit der Sonnen-
strahlung ausgesetzt werden, können sie sehr heiß werden.
▶ Persönliche Schutzausrüstung tragen.
▶ Kollektor und Montagematerial vor Sonnenstrahlung schützen.
Zwei der vier Transportschutzecken des Kollektors enthalten wichtige
Bauteile!
Alle verwendeten Verpackungsmaterialien sind umweltverträglich und
wiederverwertbar.
▶ Transportverpackungen mit dem umweltverträglichsten Recycling-
verfahren entsorgen.

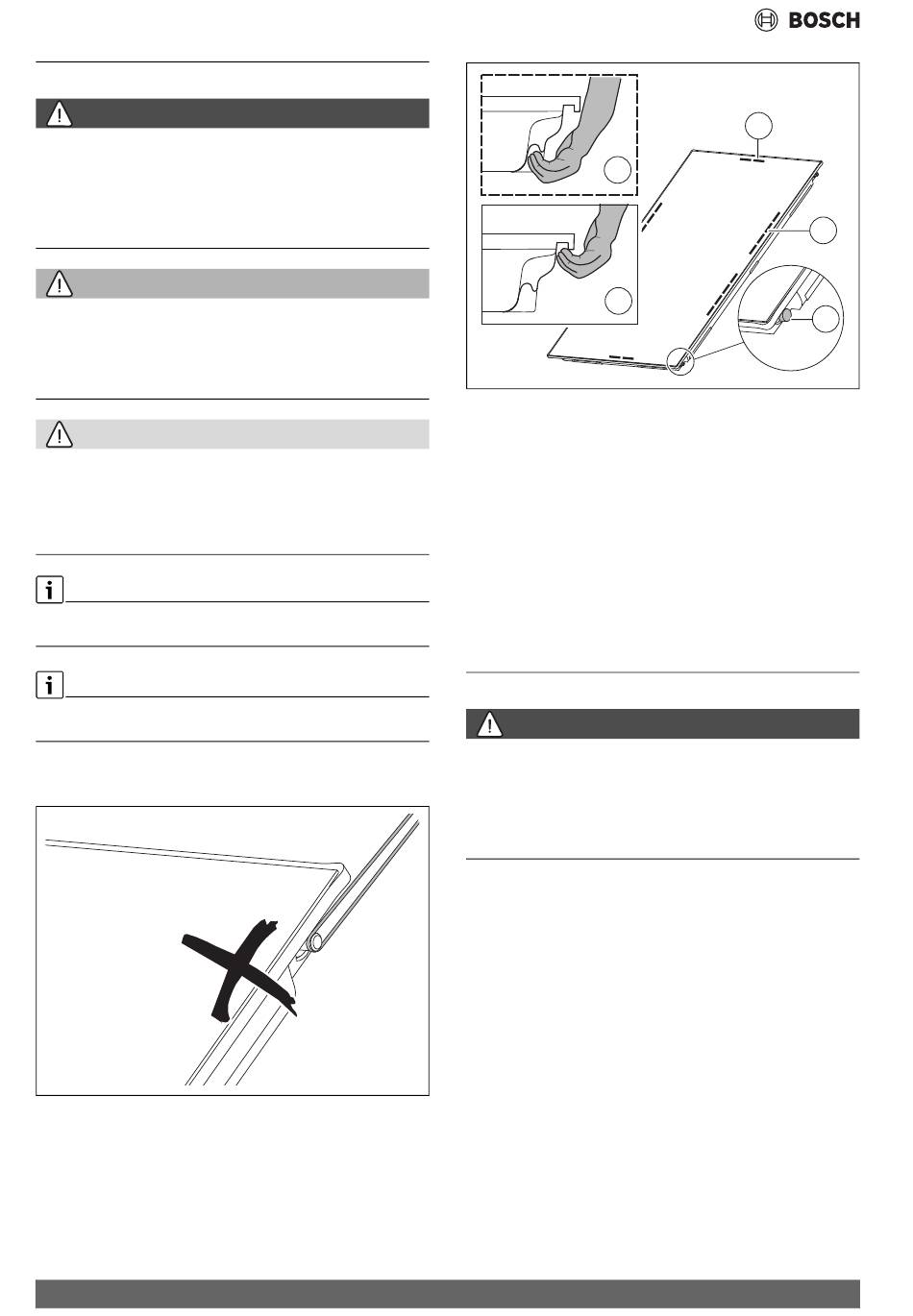

Bild 24 Kollektoranschlüsse nicht als Transporthilfe nutzen
12
6720809023.02-1.ST 6720809023.02-1.ST
Bild 25 Kollektor tragen
[1] Bereich der Griffmulde zum Tragen des Kollektors
[2] Kappen erst auf dem Dach entfernen
[3] Kollektorkante umlaufend
▶ Damit der Transport der Kollektoren und der Montagematerialien er-
leichtert wird, bei Bedarf folgende ausreichend tragfähigen Hilfsmit-
tel nutzen:
– Tragegurt
– 3-Punkt-Saugheber
– Dachdeckerleiter oder Einrichtungen für Schornsteinfegerarbei-
ten
– Anlegeaufzug
– Baugerüst
7
Lebensgefahr durch Sturz vom Dach!
▶ Keine Leiter zum Transport auf dem Dach verwenden, da das Monta-
gematerial und der Kollektor schwer und unhandlich sind.
▶ Bei allen Arbeiten auf dem Dach gegen Absturz sichern.
▶ Wenn keine personenunabhängige Absturzsicherung vorhanden ist,
persönliche Schutzausrüstung tragen.
7.1
▶ Aus dem festgelegten Anstellwinkel den Neigungswinkel der Kollek-
torstütze ermitteln.
▶ Löcher gemäß ermitteltem Neigungswinkel, Montageausrichtung und
Installationsort des Kollektors wählen.
6720803995.25-1.ST 6720803995.25-1.ST
1
3
Montage der Kollektorstützen
GEFAHR
Teleskopschienen: Löcher für die Montage wählen
SO 7000 TF – 6720811380 (2023/03)
1
1
2
