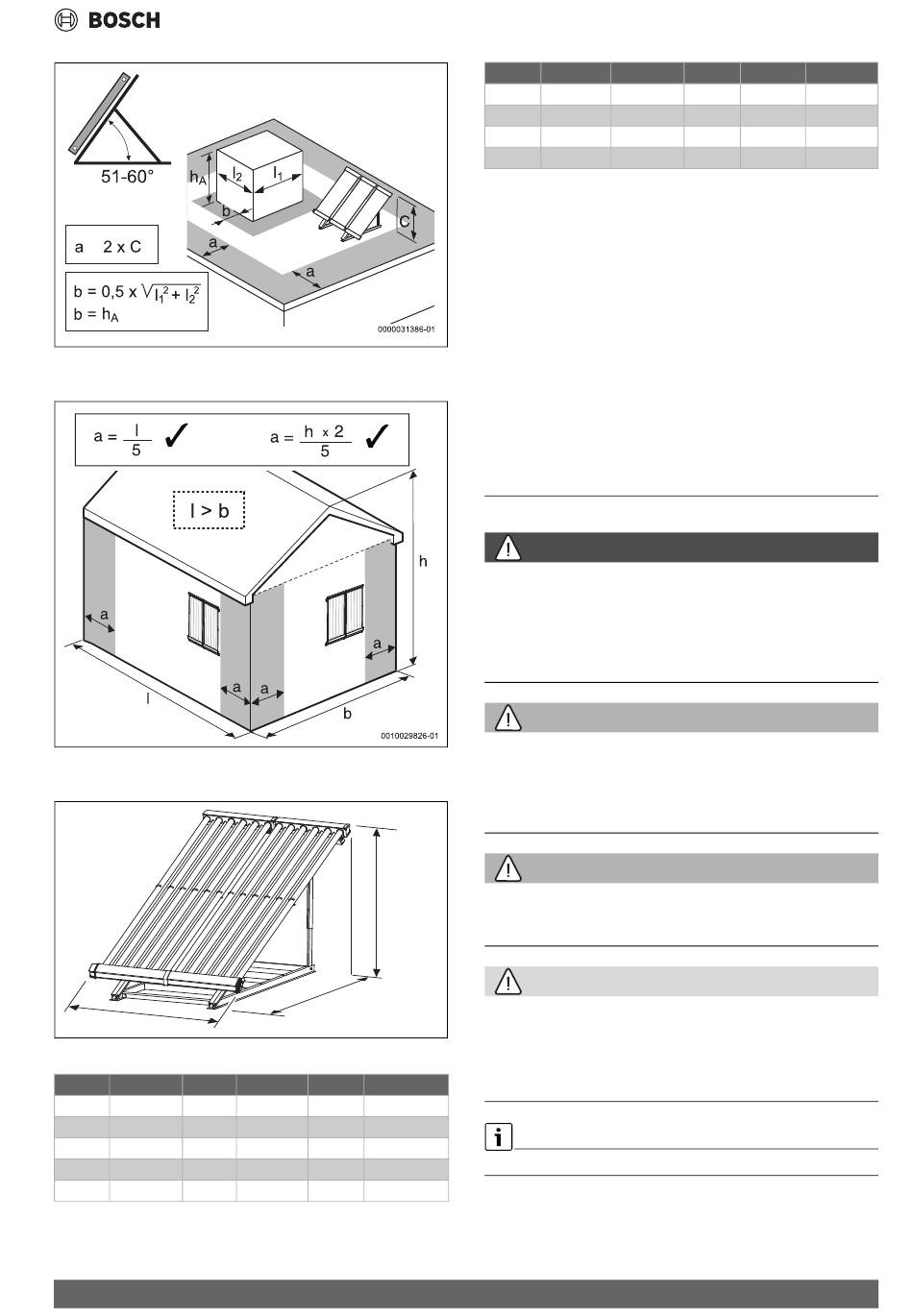

Bild 21 Bei Maß a ist der größere Wert maßgebend; bei [b] ist der klei-
nere Wert maßgebend (Anstellwinkel Kollektoren 51°-60°)
Bild 22 Einzuhaltende Abstandsmaße zum Gebäuderand [a]; der klei-
nere Wert kann genutzt werden
A A
Bild 23 Maße Kollektorfeld
Anzahl Maß A
Anzahl Maß A
1
0,73 m
6
2
1,36 m
7
3
1,99 m
8
4
2,62 m
9
5
3,25 m
10
Tab. 9
Maß A, Anzahl der Kollektoren
SO 7000 TV, SO 8000 TV CPC – 6720817768 (2022/10)
C C
B B
6720816963.28-1.ST
Anzahl
Maß A
3,87 m
11
7,02 m
4,50 m
12
7,65 m
5,13 m
13
8,28 m
5,79 m
14
8,91 m
6,39 m
Winkel Maß B
Maß C
30°
1,75 m
1,16 m
35°
1,65 m
1,30 m
40°
1,54 m
1,44 m
45°
1,49 m
1,56 m
Tab. 10 Maß B und C, Neigungswinkel
5.6
Blitzschutz
▶ Nach den regionalen Vorschriften erkundigen, ob eine Blitzschutzan-
lage erforderlich ist.
Häufig wird der Blitzschutz z. B. für Gebäude gefordert, die eine Höhe
von 20 m übersteigen.
▶ Installation eines Blitzschutzes von einem Elektro-Fachhandwerker
ausführen lassen.
▶ Wenn eine Blitzschutzeinrichtung vorhanden ist, die Einbindung der
Solaranlage an diese Einrichtung prüfen.
5.7
Benötigte Werkzeuge
• Schraubenschlüssel 24 und 30 mm (Anschluss der Rohrleitung)
• Material zur Rohrdämmung
• Schrauber mit Torx-Bit T15
6
Transport
GEFAHR
Lebensgefahr durch Sturz vom Dach!
▶ Keine Leiter zum Transport auf dem Dach verwenden, da das Monta-
gematerial und der Kollektor schwer und unhandlich sind.
▶ Bei allen Arbeiten auf dem Dach gegen Absturz sichern.
▶ Wenn keine personenunabhängige Absturzsicherung vorhanden ist,
persönliche Schutzausrüstung tragen.
WARNUNG
Verletzungsgefahr durch herunterfallende Teile!
▶ Kollektoren und Montagematerial während des Transports gegen He-
runterfallen sichern.
▶ Nach Abschluss der Montage den sicheren Sitz des Montage-Sets
und der Kollektoren kontrollieren.
WARNUNG
Verletzungsgefahr durch Glassplitter.
▶ Beim Umgang mit den Kollektoren immer Handschuhe und Schutz-
brille tragen.
VORSICHT
Verbrennungsgefahr an heißen Bauteilen!
Wenn der Kollektor und das Montagematerial längere Zeit der Sonnen-
strahlung ausgesetzt werden, können sie sehr heiß werden.
▶ Persönliche Schutzausrüstung tragen.
▶ Kollektor und Montagematerial vor Sonnenstrahlung schützen.
Der Transportschutz des Kollektors enthält wichtige Bauteile!
▶ Erst, wenn der Kollektor montiert ist, rückseitige Transportverpa-
ckung entfernen.
Transport
Winkel Maß B
Maß C
50°
1,50 m
1,67
55°
1,51 m
1,77
60°
1,53 m
1,83
