4

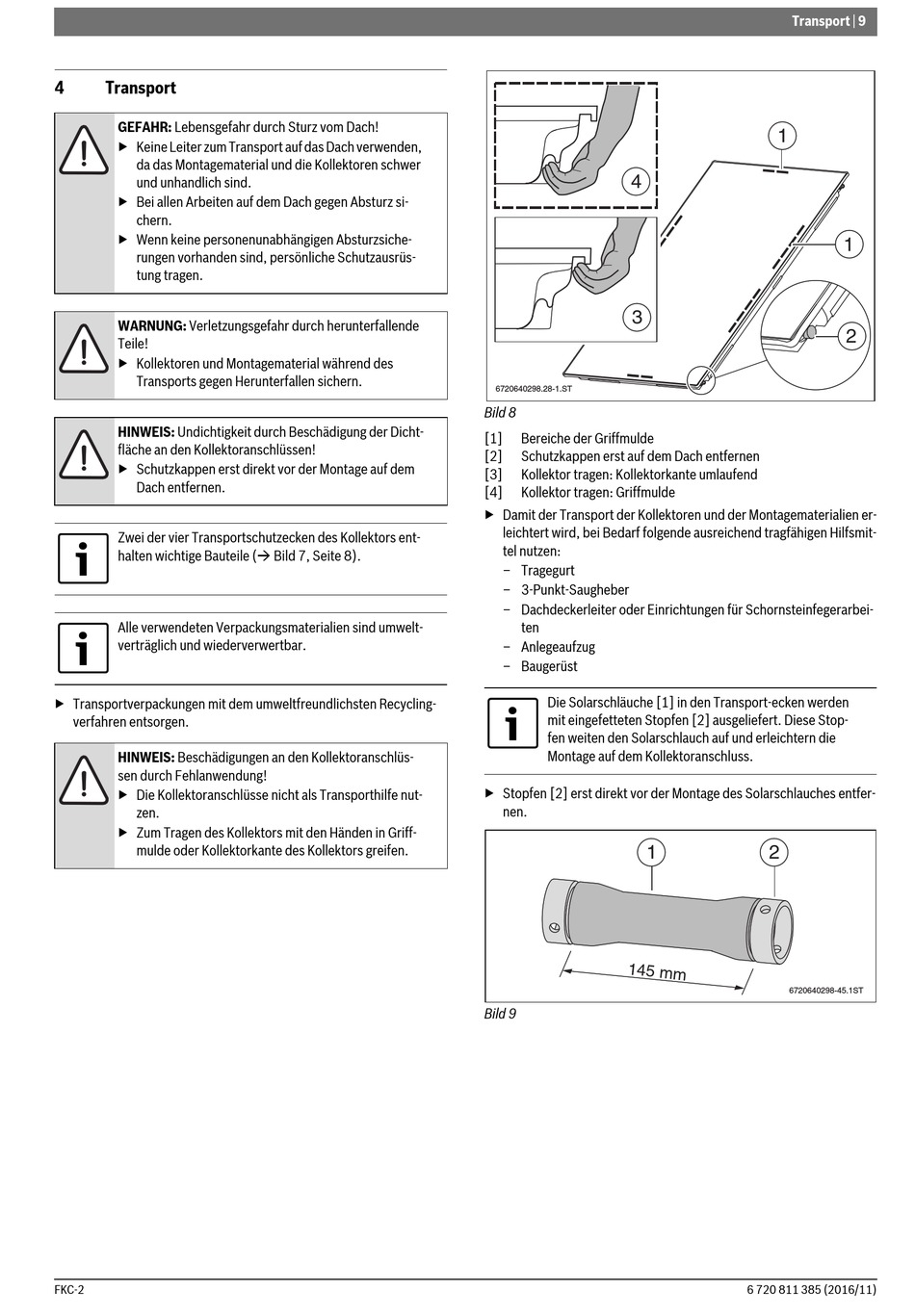

Transport

GEFAHR: Lebensgefahr durch Sturz vom Dach!
▶ Keine Leiter zum Transport auf das Dach verwenden,
da das Montagematerial und die Kollektoren schwer
und unhandlich sind.
▶ Bei allen Arbeiten auf dem Dach gegen Absturz si-
chern.
▶ Wenn keine personenunabhängigen Absturzsiche-
rungen vorhanden sind, persönliche Schutzausrüs-
tung tragen.
WARNUNG: Verletzungsgefahr durch herunterfallende
Teile!
▶ Kollektoren und Montagematerial während des
Transports gegen Herunterfallen sichern.
HINWEIS: Undichtigkeit durch Beschädigung der Dicht-
fläche an den Kollektoranschlüssen!
▶ Schutzkappen erst direkt vor der Montage auf dem
Dach entfernen.
Zwei der vier Transportschutzecken des Kollektors ent-
halten wichtige Bauteile ( Bild 7, Seite 8).
Alle verwendeten Verpackungsmaterialien sind umwelt-
verträglich und wiederverwertbar.
▶ Transportverpackungen mit dem umweltfreundlichsten Recycling-
verfahren entsorgen.
HINWEIS: Beschädigungen an den Kollektoranschlüs-
sen durch Fehlanwendung!
▶ Die Kollektoranschlüsse nicht als Transporthilfe nut-
zen.
▶ Zum Tragen des Kollektors mit den Händen in Griff-
mulde oder Kollektorkante des Kollektors greifen.
FKC-2
4
3
6720640298.28-1.ST 6720640298.28-1.ST
Bild 8
[1] Bereiche der Griffmulde
[2] Schutzkappen erst auf dem Dach entfernen
[3] Kollektor tragen: Kollektorkante umlaufend
[4] Kollektor tragen: Griffmulde
▶ Damit der Transport der Kollektoren und der Montagematerialien er-
leichtert wird, bei Bedarf folgende ausreichend tragfähigen Hilfsmit-
tel nutzen:
– Tragegurt
– 3-Punkt-Saugheber
– Dachdeckerleiter oder Einrichtungen für Schornsteinfegerarbei-
ten
– Anlegeaufzug
– Baugerüst
Die Solarschläuche [1] in den Transport-ecken werden
mit eingefetteten Stopfen [2] ausgeliefert. Diese Stop-
fen weiten den Solarschlauch auf und erleichtern die
Montage auf dem Kollektoranschluss.
▶ Stopfen [2] erst direkt vor der Montage des Solarschlauches entfer-
nen.
1
Bild 9
Transport | 9
1
1
2
2
6720640298-45.1ST
