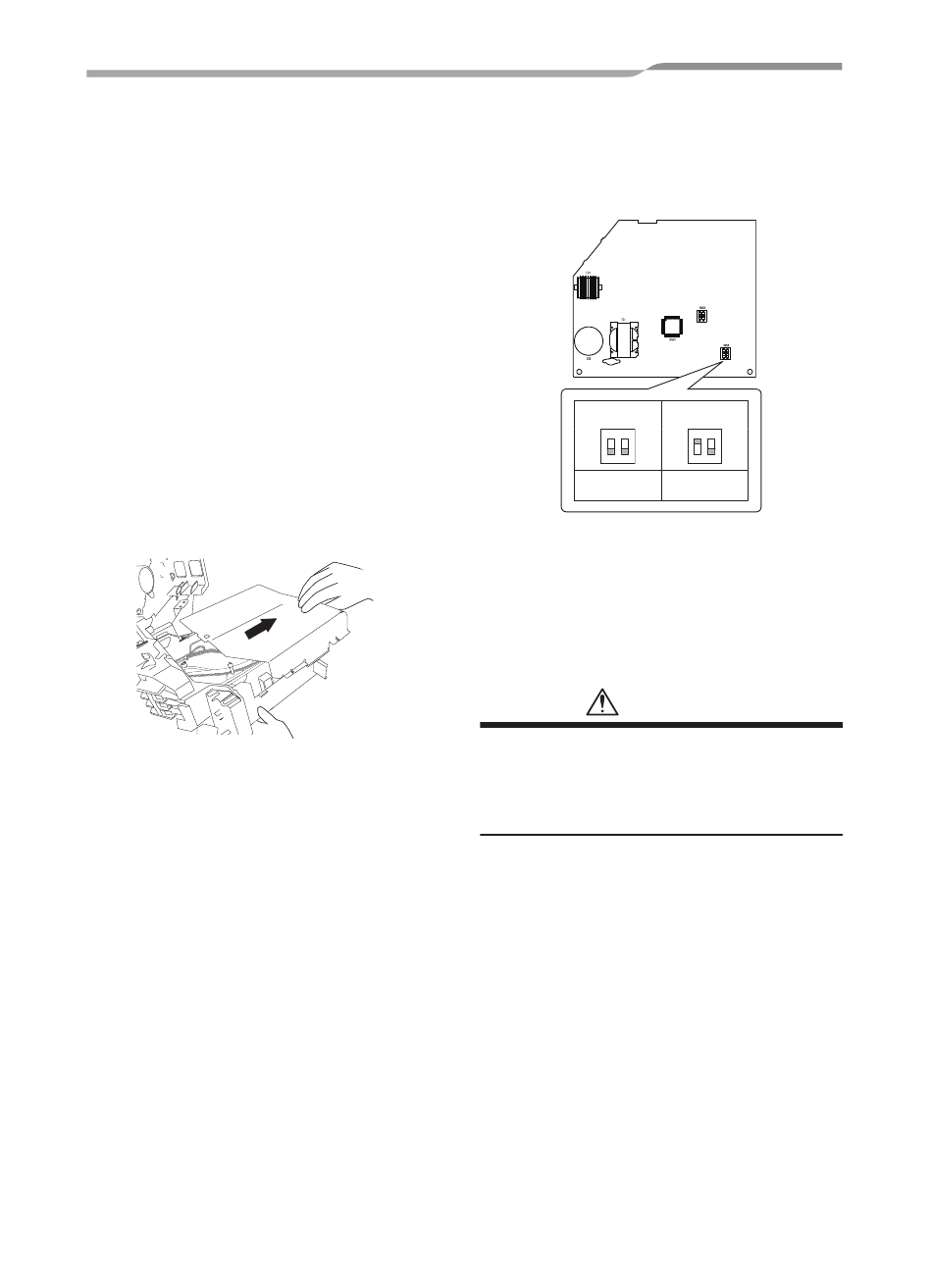

So wird SW01 gesetzt
1
Nehmen Sie die Frontblende ab.
• Vor dem Abnehmen der Frontblende
richten Sie die horizontale Luftklappe in die
Richtung wie in der Abbildung gezeigt.
• Entfernen Sie die Schrauben von der
Frontblende, und nehmen Sie diese dann
vom Innengerät ab.
2
Entfernen Sie das Erdungskabel, den
TC-Sensor, TCJ-Sensor und die
Motorleitung (Luftklappenmotor,
Ventilatormotor).
3
Entfernen Sie die Schrauben, und nehmen
Sie den Stromkasten ab.
4
Entfernen Sie die Abdeckung des
Stromkastens, und setzen Sie bit1 von
SW01 auf der Platine auf ON.
(Berühren Sie nicht SW02, da dies für eine
andere Einstellung verwendet wird.)
SW01: OFF
SW02: OFF
ON
1 2
Werkseinstellung
5
Fügen Sie die entfernten Teile wieder
ein, indem Sie die Schritte 1 bis 3 in
umgekehrter Reihenfolge durchführen.
Fügen Sie die Sensoren und die Motorleitung
(Luftklappenmotor, Ventilatormotor) an den
ursprünglichen Positionen ein.
VORSICHT
Stellen Sie sicher, dass Sie die Sensoren
und die Motorleitung an den ursprünglichen
Positionen einfügen. Wenn diese nicht korrekt
angeschlossen sind, funktioniert das System
nicht, oder es treten andere Fehler auf.
Installationshandbuch
SW01: ON
SW02: OFF
ON
1 2
Nach der
Einstellung
