7

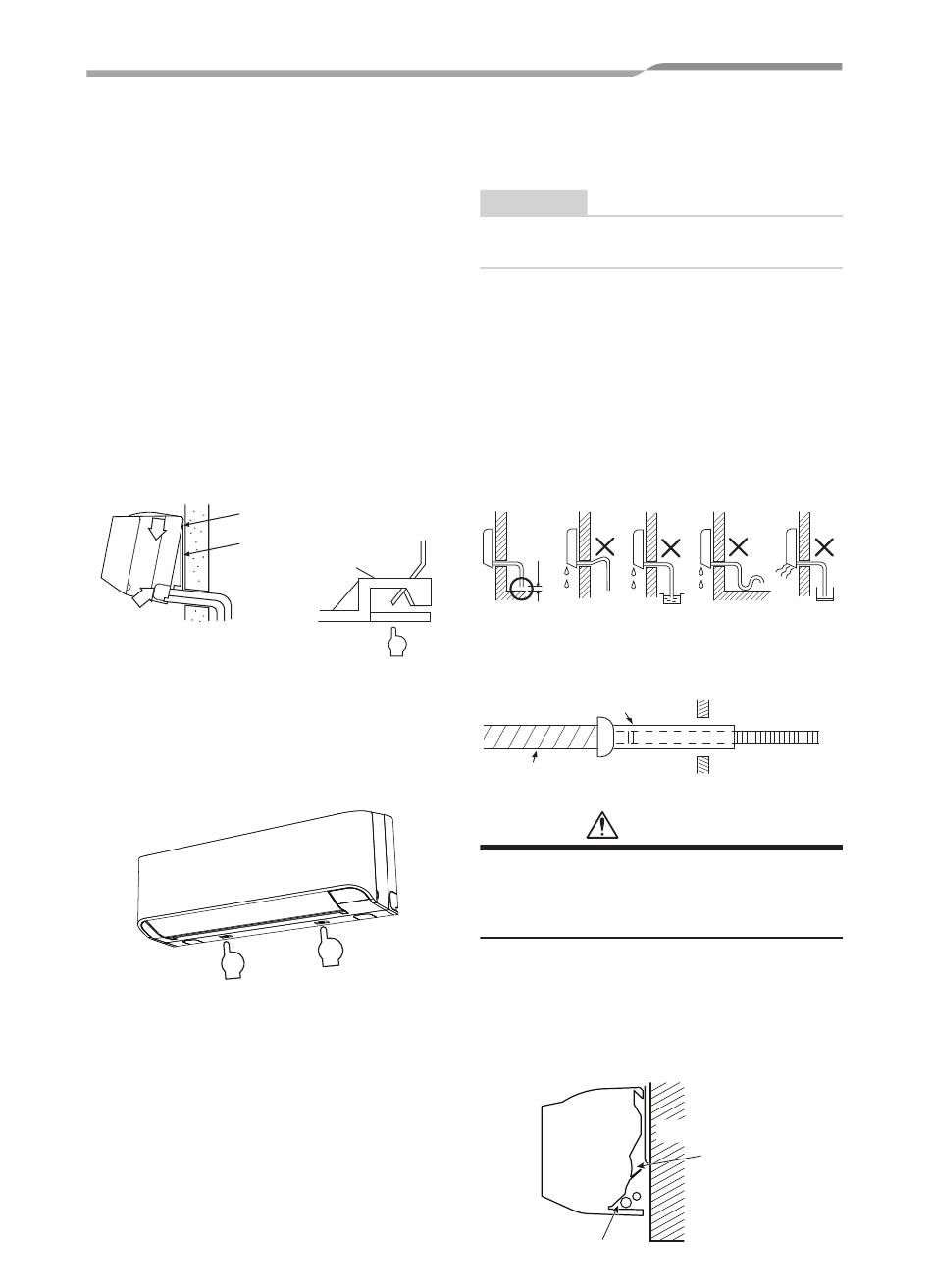

BEFESTIGUNG DER
INNENEINHEIT
1. Führen Sie das Rohr durch das Loch in
der Wand und haken Sie die Inneneinheit
auf der Montageplatte an den oberen
Haken ein.
2. Schwenken Sie die Inneneinheit nach
rechts und nach links, um zu überprüfen,
dass sie fest auf der Montageplatte
eingehakt ist.
3. Haken Sie die Inneneinheit, während Sie
sie gegen die Wand drücken, auf dem
unteren Teil der Montageplatte. Ziehen
Sie die Inneneinheit zu sich heran, um
sich zu überzeugen, dass sie fest auf der
Montageplatte eingerastet ist.
Hier einhaken
1
Montageplatte
2
Haken
• Soll die Inneneinheit von der Montageplatte
abgenommen werden, ziehen Sie sie zu sich
heran, während Sie die Unterseite an den
angegebenen Stellen nach oben drücken.
Drücken
8
1. Verlegen Sie den Ablaufschlauch mit
2. Füllen Sie Wasser in die Ablaufwanne und
3. Beim Abschluss eines
Drücken
(Haken lösen)
Dieses Klimagerät ist so kontruiert, dass sich das
Kondenswasser, das sich auf der Rückseite der
Drücken
Inneneinheit bildet, sammelt und in die
Ablaufwanne abläuft.
Verlegen Sie deshalb das Netzkabel und andere
Teile nicht oberhalb der Kondenswasserführung.
Raum für Rohrleitungen

ABLAUF

Gefälle.
HINWEIS
• Die Öffnung sollte eine leichte
Abwärtsneigung nach Außen aufweisen.
vergewissern Sie sich, dass das Wasser
nach außen abläuft.
Verlängerungsschlauchs isolieren
Sie das Verbindungsstück des
Verlängerungsschlauchs mit einem
Schutzrohr.
Der Ablaufschlauch
darf keine Steigung
aufweisen.
50 mm
oder
mehr
Das Ende des
Ablaufschlauchs
darf nicht ins
Wasser ragen.
Rohrisolierung
Im Gebäude
Ablaufschlauch
VORSICHT
Legen Sie den Ablaufschlauch so, dass das
Kondenswasser korrekt ablaufen kann.
Ein schlechter Ablauf kann dazu führen, dass
das Kondenswasser herabtropft.
Installationshandbuch
Verlegen Sie den
Ablaufschlauf nicht
in Wellen.
Stecken Sie das
Ende des
Ablaufschlauchs
nicht in den
Auffangbehälter.
Ablaufschlauch-
Verlängerung
Wand
Kondenswasserführung
