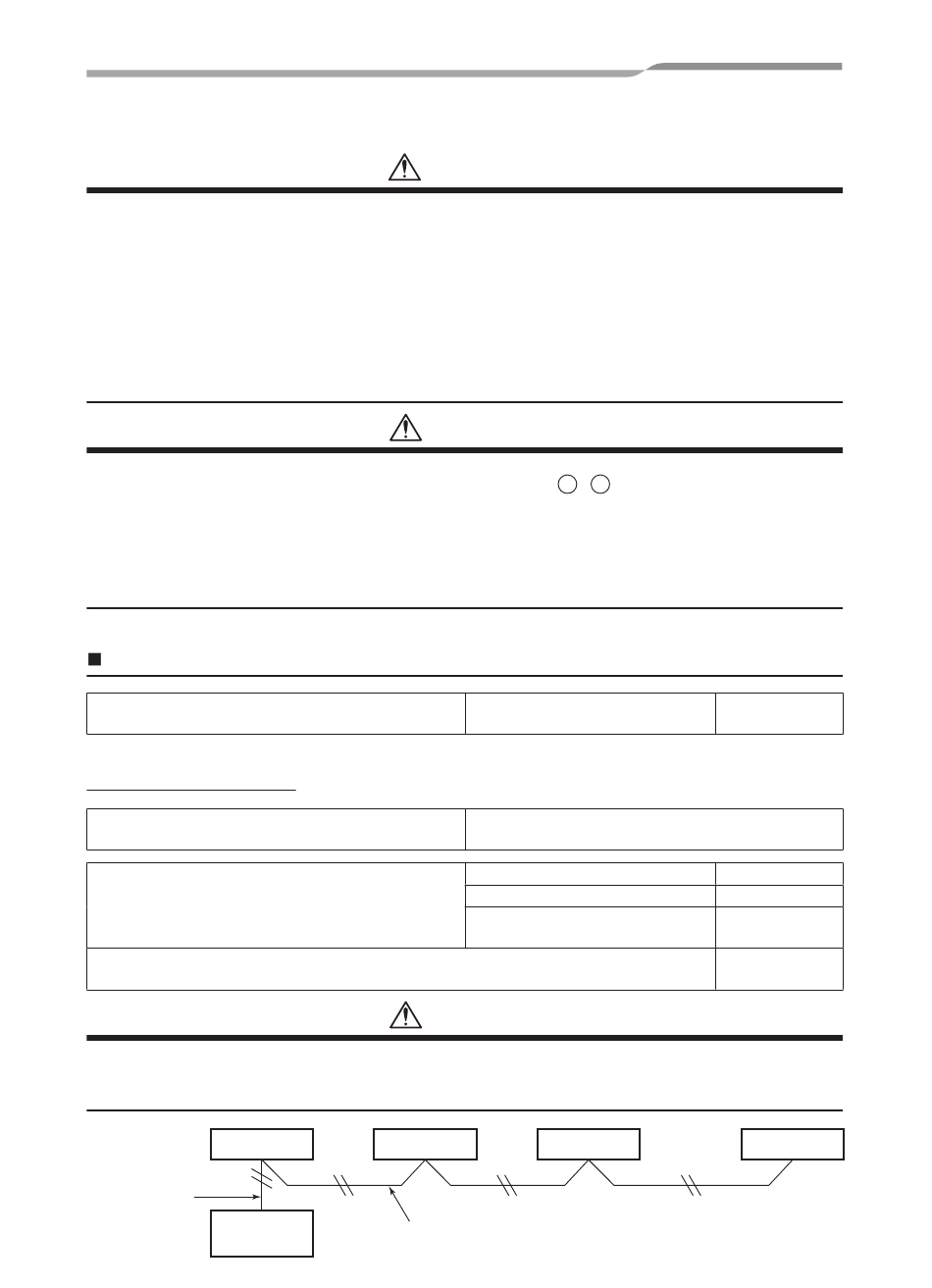

ELEKTRISCHER ANSCHLUSS

• Verwenden Sie die angegebenen Kabeltypen und schließen Sie diese an. Befestigen Sie sie
sicher, damit keine Zugkräfte auf die Anschlüsse wirken können.
Bei fehlerhafter Verbindung oder Befestigung besteht Brandgefahr u. ä.
• Schließen Sie das Erdungskabel an. (Erdungsarbeiten)
Ohne vorschriftsmäßige Erdung besteht Stromschlaggefahr.
Schließen Sie die Erdungskabel nie an Gas- oder Wasserleitungen, Blitzableiter oder Erdungskabel
von Telefonkabeln an.
• Bei der Installation des Geräts müssen die nationalen Verdrahtungsvorschriften eingehalten
werden.
Leistungseinschränkungen im Stromkreislauf oder eine fehlerhafte Installation können einen
elektrischen Schlag oder Feuer verursachen.
• Befolgen Sie die Netzspannungsangaben im Installationshandbuch des Außengeräts.
• Schließen Sie niemals 220-240 V an die Anschlussklemmen ( A , B )der Steuerleitung an. (Dies
würde zu einem Ausfall des Systems führen.)
• Achten Sie beim Abisolieren der Strom- und Systemverbindungskabel darauf, dass die
stromführende Ader und die innere Isolierung nicht beschädigt oder verkratzt werden.
• Verlegen Sie die elektrischen Leitungen so, dass diese niemals mit heißen Rohren in Kontakt
kommen.
Die Ummantelung kann schmelzen und zu Unfällen führen.
• Schalten Sie das Innengerät erst dann ein, wenn Sie alle Kältemittelleitungen entlüftet haben.

Technische Daten der Systemverbindungskabel

Systemverbindungskabel*
*Anzahl der Kabel × Kabelgröße

Fernbedienungsleitung

Fernbedienungsleitungen,
Fernbedienungsleitungen zwischen den Geräten
Gesamtlänge der Verkabelung der Fernbedienung
und der Verkabelung der Fernbedienung zwischen
den Geräten = L + L1 + L2 + ... Ln
Gesamtlänge der Verkabelung der Fernbedienung zwischen den Geräten =
L1 + L2 + ... Ln
Das Kabel der Fernbedienung und die Systemverbindungsleitungen können nicht parallel
zueinander verlaufen und dürfen sich nicht auf den gleichen Leiterplatten befinden. Dies kann
zu Geräuschbildung oder anderen Problemen auf dem Steuerungssystem führen.
Innengerät
L
Fernbedienungs-
leitung
Fernbedienung
WARNUNG
VORSICHT
4 × 1,5 mm² oder mehr
(H07 RN-F oder 60245 IEC 66)
Drahtgröße: 2 × 0,5 bis 2,0 mm²
Nur mit Kabel
2 Fernbedienungen
2 Fernbedienungen mit einer
drahtlosen Fernbedienung
VORSICHT
Innengerät
L1 L2
Fernbedienungsleitungen zwischen
den Geräten
Installationshandbuch
Innengerät
Ln
(Max. 8 Geräte)
Bis zu 70 m
Bis zu 500 m
Bis zu 300 m
Bis zu 400 m
Bis zu 200 m
Innengerät
