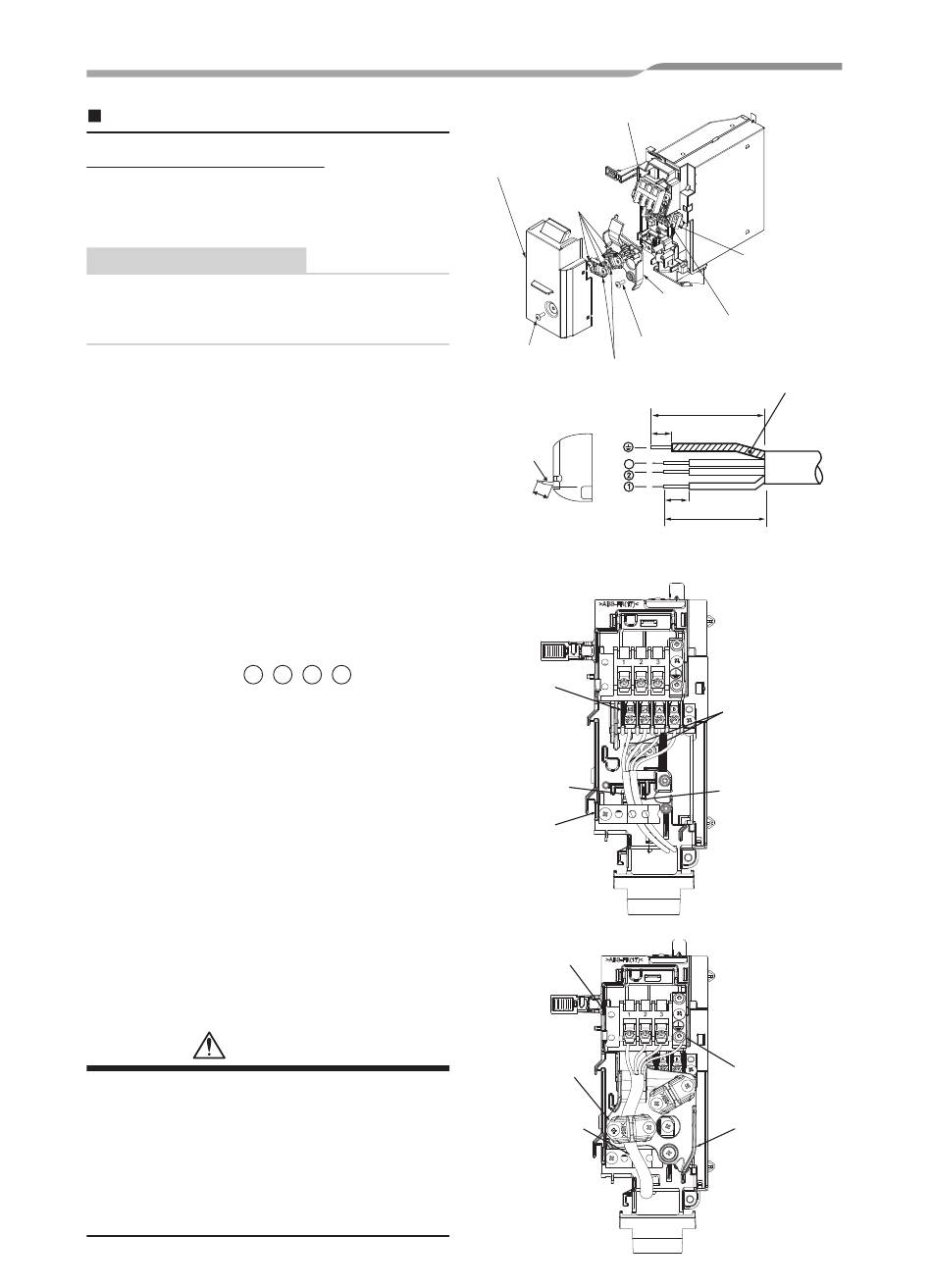

Kabelanschluss

Anschluss des Netzkabels
Das Netzkabel und das Kontrollkabel können
ohne Entfernen der Frontplatte angeschlossen
werden.
VORAUSSETZUNGEN
Schließen Sie das Netzkabel an, nachdem
Sie das Kontrollkabel für dieses Modell
angeschlossen haben.
1. Entfernen Sie das Lufteinlassgitter.
Öffnen Sie das Lufteinlassgitter nach
oben und ziehen es zu sich.
2. Entfernen Sie die Anschlussabdeckung
und die Klemmenbasis.
3. Legen Sie das Netzkabel und das
Kontrollkabel (gemäß der lokalen Regeln)
in die Rohrdurchführung an der Wand.
4. Ziehen Sie das Netzkabel aus dem
Kabelschacht auf der Rückseite, so dass
es etwa 150 mm von der Vorderseite
herausragt.
5. Legen Sie das Kontrollkabel vollständig
in den Abschlussblock der Kontroll/
Fernbedienung
U
3
es mit Schrauben fest.
6. Klemmen Sie das Kontrollkabel an die
Anschlussklemme.
7. Montieren Sie die Klemmenbasis mit
einer Schraube.
8. Legen Sie das Netzkabel vollständig
in den Abschlussblock und sichern
es fest mit Schrauben. Drehmoment:
1,2 N·m (0,12 kgf·m) Sichern Sie die
Erdungsleitung mit der Erdungsschraube.
9. Klemmen Sie das Netzkabel an die
Anschlussklemme.
10. Bringen Sie die Abschlussabdeckung und
das Lufteinlassgitter an der Inneneinheit
an.
VORSICHT
• Beachten Sie dabei das
Verkabelungsdiagramm an der Frontplatte.
• Überprüfen Sie die lokalen elektrischen
Kabel und auch alle speziellen
Verkabelungsanleitungen und -
einschränkungen.
• Halten Sie nicht das Kontrollkabel, wenn Sie
die Klemmenbasis montieren.
,
,
,
und ziehen
A
B
U
4
Klemme für Netzanschluss
Klemmena
bdeckung
Schraube
Klemmenbasis
Schraube
Schraube
Kabelschelle
20 mm
Stromversor
gungskabel
3
N
L
etwa
150 mm
<Zuglänge des Netzkabels>
Klemme für
Kontrolle/
Fernbedienung
Kontrollleitung
Kabelschelle
Klemme für
Netzanschluss
Kabelschelle
Stromversorgungs-
kabel
Installationshandbuch
Klemme für
Kommunikation/
Fernbedienung
Erdungsschraube
Erdungskabel
75 mm
10 mm
55 mm
Erdungsschraube
für
Abschirmungskabel
Fernbedienungs-
kabel
Erdungsschraube
für Netzkabel
Klemmenbasis
