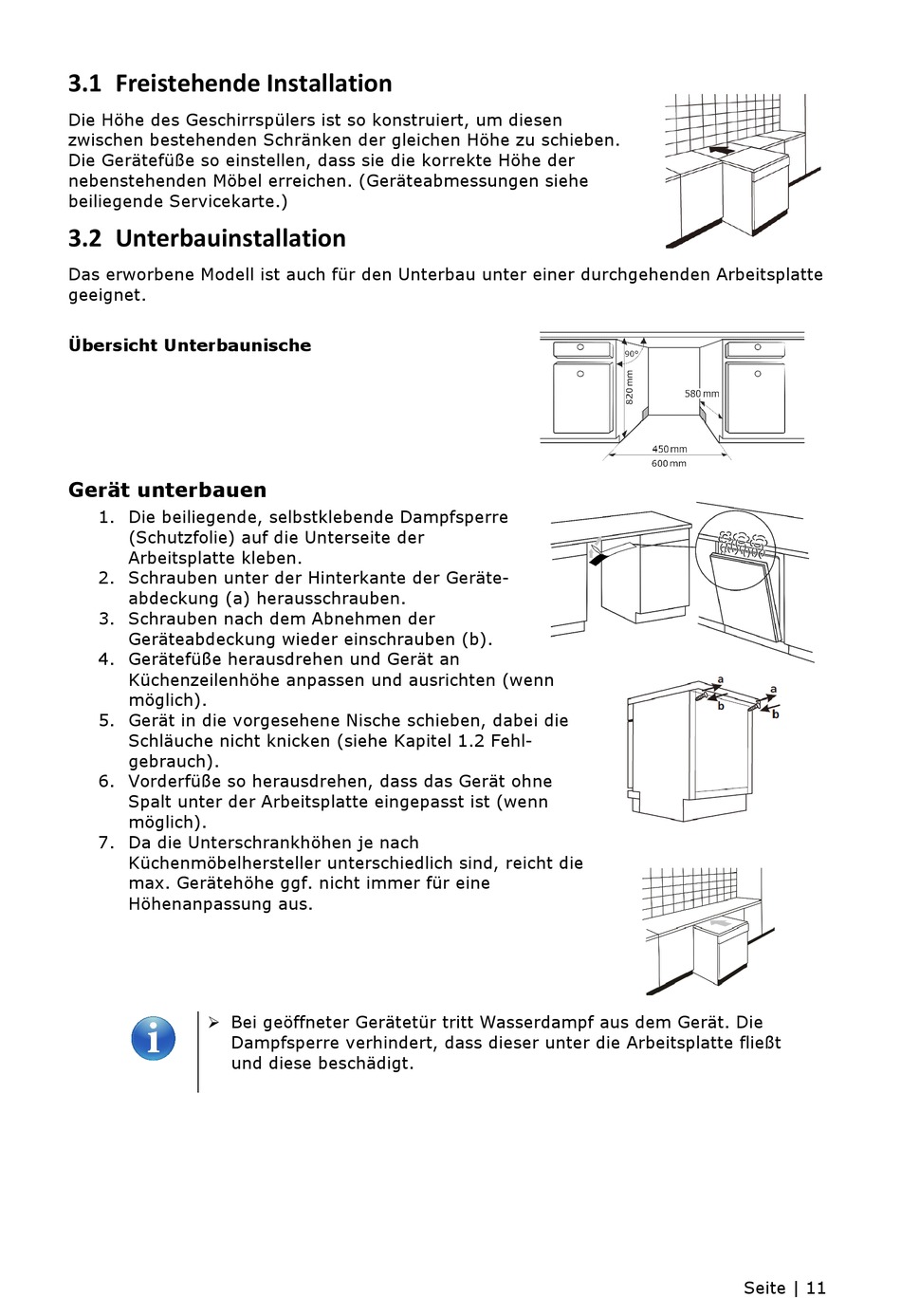

3.1 Freistehende Installation
Die Höhe des Geschirrspülers ist so konstruiert, um diesen
zwischen bestehenden Schränken der gleichen Höhe zu schieben.
Die Gerätefüße so einstellen, dass sie die korrekte Höhe der
nebenstehenden Möbel erreichen. (Geräteabmessungen siehe
beiliegende Servicekarte.)
3.2 Unterbauinstallation
Das erworbene Modell ist auch für den Unterbau unter einer durchgehenden Arbeitsplatte
geeignet.
Übersicht Unterbaunische
Gerät unterbauen
1. Die beiliegende, selbstklebende Dampfsperre
(Schutzfolie) auf die Unterseite der
Arbeitsplatte kleben.
2. Schrauben unter der Hinterkante der Geräte-
abdeckung (a) herausschrauben.
3. Schrauben nach dem Abnehmen der
Geräteabdeckung wieder einschrauben (b).
4. Gerätefüße herausdrehen und Gerät an
Küchenzeilenhöhe anpassen und ausrichten (wenn
möglich).
5. Gerät in die vorgesehene Nische schieben, dabei die
Schläuche nicht knicken (siehe Kapitel 1.2 Fehl-
gebrauch).
6. Vorderfüße so herausdrehen, dass das Gerät ohne
Spalt unter der Arbeitsplatte eingepasst ist (wenn
möglich).
7. Da die Unterschrankhöhen je nach
Küchenmöbelhersteller unterschiedlich sind, reicht die
max. Gerätehöhe ggf. nicht immer für eine
Höhenanpassung aus.
Bei geöffneter Gerätetür tritt Wasserdampf aus dem Gerät. Die
Dampfsperre verhindert, dass dieser unter die Arbeitsplatte fließt
und diese beschädigt.
Seite | 11
