Inhaltszusammenfassung für exquisit GSP 9410-030D

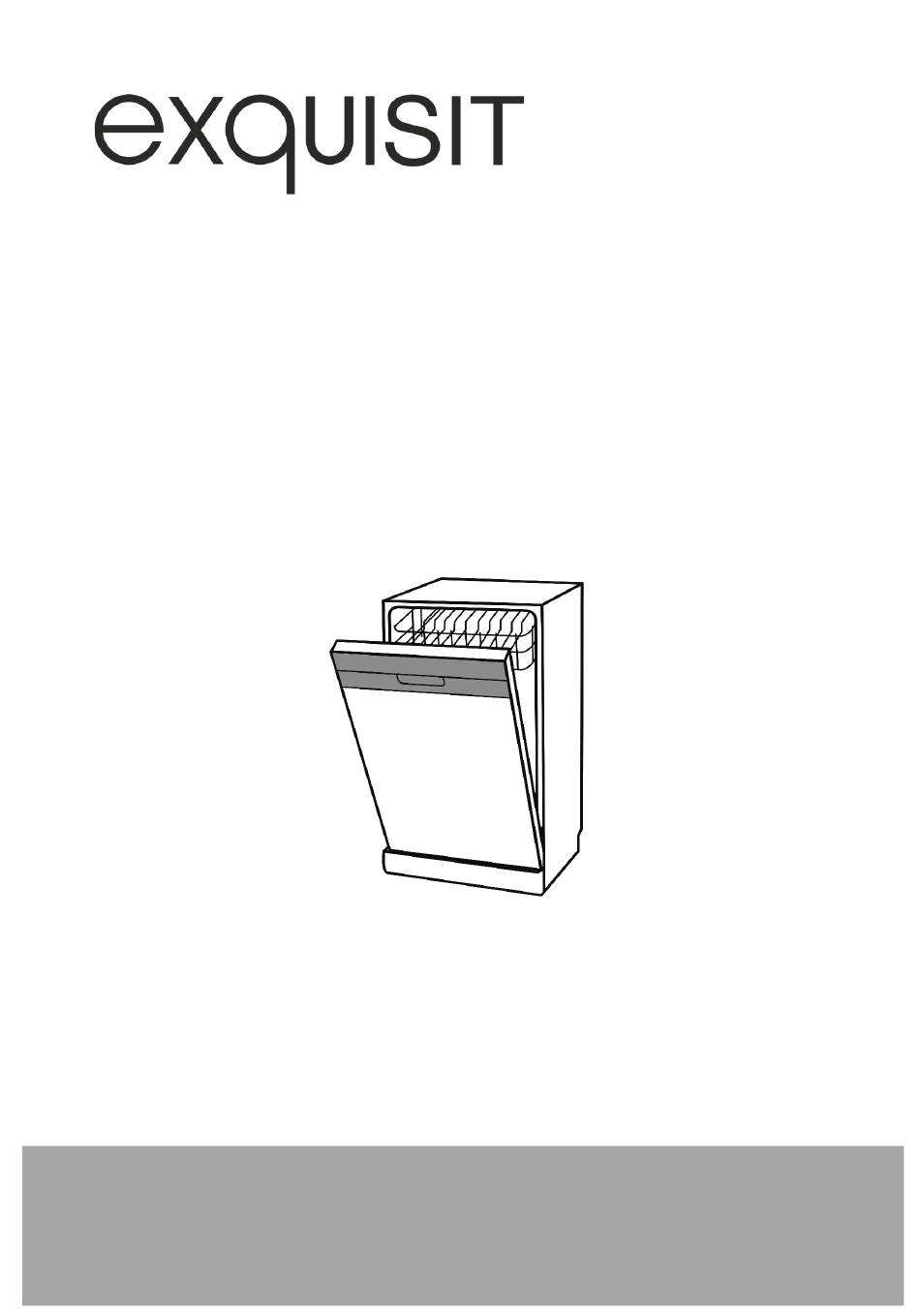

- Seite 1 Haushaltsgeschirrspüler GSP 9410-030D weiß GSP 9410-030D inox Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..................6 Bestimmungsgemäße Verwendung .............. 7 Fehlgebrauch .................... 7 Sicherheit zu bestimmten Personengruppen..........7 Restgefahren .................... 8 Umweltschutz und Energie sparen ..............9 Verpackung umweltgerecht entsorgen ............9 Energie und Wasser einsparen ..............9 Altgerät entsorgen ..................9 Aufstellen und Installieren ................10 Freistehende Installation ................11 Unterbauinstallation..................11... -
Seite 3: Gerät Kennen Lernen
Gerät* kennenlernen Lieferumfang Geschirrkorb Besteckkorb bewegliche Besteckablage Trichter Dampfsperre Gebrauchsanweisung Wasserzulaufschlauch montiert Servicekarte Wasserführung Unterer Sprüharm Filtereinheit Reiniger Behälter Salzbehälter Wasserzulaufanschluss/-schlauch Wasserablauf Oberkorb Unterkorb Besteckkorb mit klappbaren Tassenablagen und oberem Sprüharm *) Im Textverlauf wird der Begriff Gerät für Haushaus-Geschirrspüler verwendet. Seite | 3... -
Seite 4: Erklärung Tasten
Bedienblende Erklärung Tasten NR. TASTE/ANZEIGE BESCHREIBUNG Ein/Aus Gerät ein-/ausschalten Startzeitverzögerung Taste drücken und die Startzeit bis zu 24 Stunden verzögern. Halbe Beladung (½) Spülprogramm auswählen, um die Hälfte oder weniger als die Hälfte der vollen Gedeckzahl zu spülen. Zusatzfunktion nur möglich mit den Programmen: Intensiv, ECO, Glas und 90 Min. -
Seite 5: Beladungsplan Für Haushaltsgeschirrspüler
Beladungsplan für Haushaltsgeschirrspüler Maßgedecke: 10 • • Position Oberkorb: untere Position Klarspüler-Einstellung: Maximum • Härtegrad: H3 • Energieverbrauch im Auszustand: 0,49W • Oberkorb Unterkorb Geschirr Geschirr Tasse Dessertteller Untertasse Speiseteller Glas Suppenteller Becher Kleine Teller Schale Runde Servierschale Glasschale Ovale Servierplatte Kochtopf Besteckkorb Besteckablage... -
Seite 6: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. Erklärung der Sicherheitshinweise GEFAHR bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt! WARNUNG bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu... -
Seite 7: Bestimmungsgemäße Verwendung
1.1 Bestimmungsgemäße Verwendung • Gerät ist für die Verwendung im Haushalt bestimmt. Gerät eignet sich zum Reinigen von Geschirr. Jede darüber hinaus gehende • Verwendung gilt als nicht bestimmungsgemäß. Gerät nicht anders bedienen als in dieser Gebrauchsanweisung beschrieben, • andernfalls entfällt im Schadensfall der Garantieanspruch. Gerät ist nicht für die Verwendung im Außenbereich bestimmt. -
Seite 8: Restgefahren
VORSICHT VERLETZUNGSGEFAHR! Bei aktivierter automatischer Türöffnung (je nach Modell) dürfen sich Kleinkinder nicht im Öffnungsbereich der Gerätetür aufhalten. Im Fall einer Fehlfunktion besteht Verletzungs- gefahr. 1.4 Restgefahren GEFAHR STROMSCHLAGGEFAHR! • Netzstecker am Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen anfassen. -
Seite 9: Umweltschutz Und Energie Sparen
Umweltschutz und Energie sparen Um das neu erworbene Gerät umweltschonend und energiesparend einzusetzen, die Informationen in diesem Kapitel beachten. 2.1 Verpackung umweltgerecht entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. 2.2 Energie und Wasser einsparen Das Beachten der nachfolgenden Hinweise hat positiven Einfluss auf Energie- und Wasserverbrauch und die Lebensdauer des Gerätes. -
Seite 10: Aufstellen Und Installieren
Aufstellen und Installieren Gerät vorbereiten Die Verpackung muss unbeschädigt sein. Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall in Betrieb nehmen. Im Schadensfall den Kundendienst kontaktieren. Transportschutz entfernen Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebe- bänder auf der rechten und linken Seite der Gerätetür sowie Klebebänder und Verpackungsteile aus dem Innenraum des Gerätes entfernen. -
Seite 11: Freistehende Installation
3.1 Freistehende Installation Die Höhe des Geschirrspülers ist so konstruiert, um diesen zwischen bestehenden Schränken der gleichen Höhe zu schieben. Die Gerätefüße so einstellen, dass sie die korrekte Höhe der nebenstehenden Möbel erreichen. (Geräteabmessungen siehe beiliegende Servicekarte.) 3.2 Unterbauinstallation Das erworbene Modell ist auch für den Unterbau unter einer durchgehenden Arbeitsplatte geeignet. -
Seite 12: Gerät Ausrichten
3.3 Gerät ausrichten Der Geschirrspüler muss waagerecht stehen, damit der Geschirrkorb ordnungsgemäß funktioniert und die Spülleistung gewährleistet ist. 1. Eine Wasserwaage auf die Gerätetür (b) und in den Innenraum(a) legen und überprüfen, dass das Gerät gerade steht. 2. Das Gerät muss waagerecht stehen, damit die Geschirrkörbe einwandfrei funktionieren können. -
Seite 13: Ablaufschlauch Anschließen
Ablaufschlauch anschließen 1. Ablaufschlauch weder knicken noch quetschen. Das Abwasser muss ungehindert ablaufen können. 2. Spülbeckenstöpsel nicht einsetzen, während das Gerät das Wasser abpumpt. Wasser fließt ansonsten wieder in das Gerät zurück. (a) Anschluss des Ablaufschlauches an einen Bodenabfluss anschließen. Die Mindest- anschlusshöhe von 400mm beachten. -
Seite 14: Inbetriebnahme
Inbetriebnahme Vor Inbetriebnahme des Gerätes folgende Einstellungen tätigen und das Gerät mit Regeneriersalz, Klarspüler und Geschirr-Reiniger befüllen. 4.1 Wasserhärtegrad einstellen Vor der ersten Inbetriebnahme das Gerät einmal an den örtlichen Wasserhärtegrad anpassen. Man erhält diese Information beim Wasserversorger oder im Internet. Wasserenthärter dient zum Entfernen von Mineralien und Salzen aus dem Wasser, •... -
Seite 15: Regeneriersalz Einfüllen/Auffüllen
4.2 Regeneriersalz einfüllen/auffüllen Vor der ersten Nutzung des Gerätes Regeneriersalz einfüllen. Beim Einfüllen des Salz- behälters folgendes beachten: Nur speziell für Geschirrspüler hergestellte Regeneriersalze verwenden. Bei Schäden aufgrund der Verwendung von ungeeignetem Salz, lehnt der Hersteller jegliche Haftung ab und die Garantie erlischt. ... -
Seite 16: Klarspüler
4.3 Klarspüler Klarspüler verhindert, dass sich Wassertropfen auf dem Geschirr bilden, die Flecken und Streifen hinterlassen können. Klarspüler beschleunigt den Trockenvorgang. Klarspüler einfüllen/auffüllen Klarspüler einfüllen/auffüllen, wenn die Klarspüler Mangelanzeige in der Bedienblende leuchtet. Bei der Verwendung von Multitabs, die bereits Klarspüler enthalten, die Anzeige ignorieren. -
Seite 17: Geschirr-Reiniger Einfüllen
WARNUNG VERGIFTUNGSGEFAHR! Geschirr-Reiniger an einem sicheren Ort, außer Reichweite von Kindern • aufbewahren. Geschirr-Reiniger immer erst kurz vor dem Starten des Geräts in den Behälter geben. Geschirr-Reiniger für Geschirrspüler ist korrosiv! Kinder fernhalten. • • Pulverförmigen Geschirr-Reiniger nicht einatmen. Geschirr-Reiniger nicht verschlucken. •... -
Seite 18: Ungeeignetes Geschirr
VORSICHT VERLETZUNGSGEFAHR! • Aufrecht eingesteckte Messer mit langen, spitzen Schneiden, stellen eine potenzielle Gefahr dar! Lange und/oder scharfe Besteckteile, wie z.B. Tranchiermesser • waagerecht im Oberkorb einlegen. Ungeeignetes Geschirr Nicht jedes Geschirr und Besteck eignet sich zur Reinigung im Geschirrspüler. Um Beschädigungen zu vermeiden, sind folgende Hinweise empfehlenswert. - Seite 19 Tassenablagen abklappen Glashalter Unterkorb einstellen Um größeres Geschirr wie Töpfe und Pfannen zu beladen, die Ablagespitzen runterklappen Bewegliche Besteckablage Seite | 19...
-
Seite 20: Täglicher Gebrauch
Täglicher Gebrauch Ein geeignetes Spülprogramm abhängig von Geschirrart und Verschmutzungsgrad gemäß der nachfolgenden Programmtabelle auswählen. 5.1 Programmtabelle PROGRAMM SYMBOL BESCHREIBUNG Auto "Auto Sensing Wash" ermittelt automatisc h den Versc hmutzungsgrad des Gesc hirrs Intensiv Für stark versc hmutztes Gesc hirr, z.B. Töpfe, Teller, Gläser, Pfannen. Für normal versc hmutztes Gesc hirr, z.B. -
Seite 21: Informationen Über Das Eco-Programm
5.2 Informationen über das eco-Programm Das eco-Programm ist zur Reinigung von normal verschmutztem Geschirr geeignet. Das eco-Programm ist auf den kombinierten Energie- und Wasserverbrauch das effizienteste Programm. Das eco-Programm wird verwendet, um die Einhaltung der EU-Ökodesign-Vorschriften zu prüfen. Basis ist die DIN-EN 60436. Die Wasserhärteeinstellung ist für 14dH bzw. 2,5°mmol/l zu wählen. -
Seite 22: Spülprogramm Unterbrechen
Spülprogramm unterbrechen Ein vergessenes Geschirrteil hineinlegen, solange sich der Reiniger-Behälter noch nicht geöffnet hat. 1. Taste „Start/Pause“ drücken, um den Spülzyklus zu unterbrechen. 2. 5 Sekunden warten und dann die Gerätetür öffnen. 3. Vergessene Geschirrteile einstellen. 4. Gerätetür schließen. 5. Taste „Start/Pause“ drücken und das Gerät startet nach 10 Sekunden das gewählte Programm Automatische Gerätetüröffnung (Auto door open) Nach Programmende öffnet sich die Gerätetür automatisch, um einen besseren... -
Seite 23: Reinigung Und Pflege
Reinigung und Pflege Die regelmäßige Reinigung und Pflege des Gerätes wirkt sich nicht nur umweltschonend und energiesparend aus, sondern erhöht auch dessen Lebensdauer. Die beigefügte Kurz- übersicht gibt auf einen Blick wertvolle Tipps. Gerät und Innenraum reinigen Bedienblende, Gummidichtung und Gehäuse mit einem angefeuchteten Tuch reinigen. -
Seite 24: Filter Reinigen
Filter reinigen Das Filtersystem ist wie folgt aufgebaut. Hauptfilter Speisereste und Verunreinigungen, die dieser Filter abfängt, werden mit dem Wasserstrahl des unteren Sprüharms aufgeweicht bzw. zerkleinert und durch das Abflussrohr ausgespült. Grobfilter Grobfilter fängt größere Speisereste auf (Knochen, Glassplitter, Kerne), damit die Abflussöffnung nicht verstopfen kann. -
Seite 25: Gerät Außer Betrieb Nehmen
Gerät außer Betrieb nehmen Reihenfolge der Arbeitsschritte einhalten: 1. Netzstecker ziehen oder Sicherung für die vorgesehene Steckdose ausschalten. 2. Wasserhahn zudrehen. 3. Zulauf- und Ablaufschlauch lösen. 4. Befestigungsschrauben von der Arbeitsplatte lösen, wenn vorhanden. 5. Sockelbrett demontieren, wenn vorhanden. 6. Gerät herausziehen, dabei Schlauch vorsichtig nachziehen. Ablaufen lassen von Restwasser aus dem Schlauch Wenn sich das Spülbecken 1000 mm oder noch höher vom Boden befindet, kann das Restwasser nicht direkt in das Becken laufen. -
Seite 26: Störungen
Störungen Bevor Sie den Kundendienst anrufen FEHLER MÖGLICHE URSACHE FEHLERBESEITIGUNG Sicherung durchgebrannt oder Sicherungstrennschalter Sicherungen überprüfen. aktiviert. Netzstecker ist nicht Netzstecker in die Steckdose eingesteckt. stecken. Gerät funktioniert nicht Prüfen, ob die Wasserzufuhr Niedriger Wasserdruck. richtig angeschlossen und der Wasserhahn aufgedreht ist. Gerätetür ist nicht richtig Gerätetür schließen. - Seite 27 FEHLER MÖGLICHE URSACHE FEHLERBESEITIGUNG und Besteck einräumen“) Geräteinnenseiten sind Normale Erscheinung Keine Handlung notwendig nach Spülgang nass Geschirr- und Besteckkorb • Geschirr nicht richtig einräumen, ohne dass Sprüh- angeordnet arme anschlagen (siehe • Drehung der Sprüharme ist Kapitel 4.5 „Geschirr und blockiert Besteck einräumen“) Verstopfte Düsen der Sprüh-...
- Seite 28 FEHLER MÖGLICHE URSACHE FEHLERBESEITIGUNG geringe Bleichwirkung Gerät mechanisch reinigen Farbige (blau, gelb, Schichtbildung entsteht oder einen Maschinenreiniger braun) schwer bis nicht durch metallische Bestand- verwenden. entfernbare Beläge im teile auf Silbergeschirr oder Geräteinnenraum oder Beläge sind gesundheitlich Aluminiumgeschirr auf Edelstahlgeschirr unbedenklich.
-
Seite 29: Mögliche Ursache Und Behebung
Fehlermeldungen CODES / MÖGLICHE URSACHE UND BEDEUTUNG ANZEIGE IN BEHEBUNG PROGRAMMANZEIGE Wasserhahn ist nicht aufgedreht oder Wasserdruck ist zu gering. Wasseranschlusshahn ist verkalkt. Verlängerte Wasser- (E1) Installateur zur Prüfung zulaufzeit beauftragen. Kundendiensteinsatz ist in diesem Fall Kostenpflichtig. Heizelement ist defekt. Spülprogrammtemperatur (E3) wird nicht erreicht... -
Seite 30: Ersatzteile / Kundenservice
10 Ersatzteile / Kundenservice Folgende Ersatzeile sind beim genannten Kundendienst erhältlich (abhängig vom Gerät): Sofern im Gerät verbaut bzw. benötigt sind folgende Ersatzteile für eine Mindestdauer von sieben Jahren nach dem Inverkehrbringen des letzten Exemplars des Modells verfügbar: (1) Motoren, Umwälz- und Ablaufpumpen, Heizkörper und Heizelemente einschließlich Wärmepumpen, Rohrleitungen und dazugehörige Ausrüstung einschließlich Schläuchen, (2) Ventile, Filter und Aquastops, Struktur- und Innenausstattungsteile in... -
Seite 31: Garantiebedingungen
11 Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während der ersten 6 Monate werden Mängel am Gerät unentgeltlich beseitigt. - Seite 32 GGV HANDELGES. MBH & CO. KG AUGUST-THYSSEN-STR.8 D-41564 KAARST GERMANY GSP9410-030D_E1-0_2021-08 www.exquisit.de Seite | 32...
