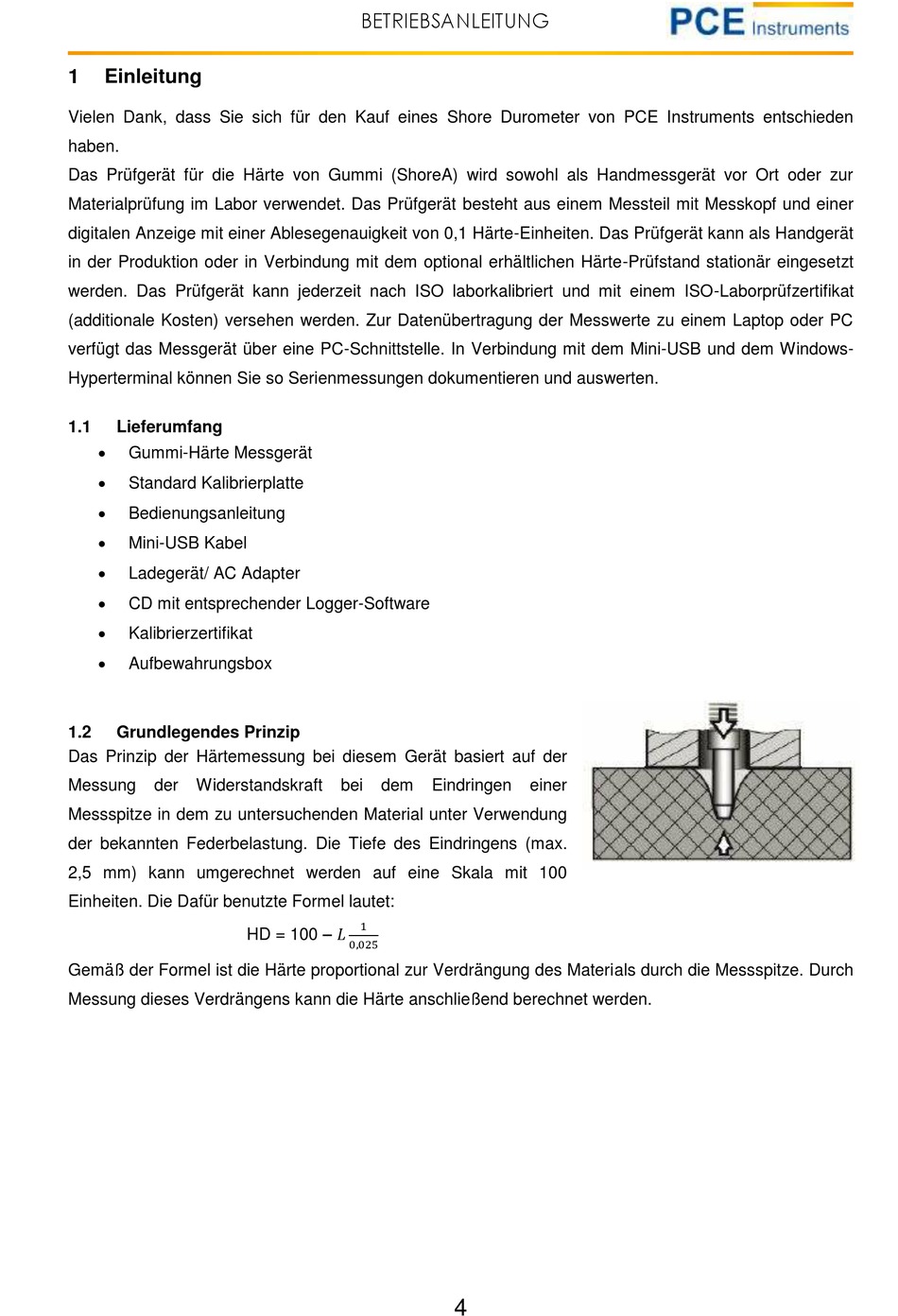

Einleitung
Vielen Dank, dass Sie sich für den Kauf eines Shore Durometer von PCE Instruments entschieden
haben.
Das Prüfgerät für die Härte von Gummi (ShoreA) wird sowohl als Handmessgerät vor Ort oder zur
Materialprüfung im Labor verwendet. Das Prüfgerät besteht aus einem Messteil mit Messkopf und einer
digitalen Anzeige mit einer Ablesegenauigkeit von 0,1 Härte-Einheiten. Das Prüfgerät kann als Handgerät
in der Produktion oder in Verbindung mit dem optional erhältlichen Härte-Prüfstand stationär eingesetzt
werden. Das Prüfgerät kann jederzeit nach ISO laborkalibriert und mit einem ISO-Laborprüfzertifikat
(additionale Kosten) versehen werden. Zur Datenübertragung der Messwerte zu einem Laptop oder PC
verfügt das Messgerät über eine PC-Schnittstelle. In Verbindung mit dem Mini-USB und dem Windows-
Hyperterminal können Sie so Serienmessungen dokumentieren und auswerten.
1.1
Lieferumfang
Gummi-Härte Messgerät
Standard Kalibrierplatte
Bedienungsanleitung
Mini-USB Kabel
Ladegerät/ AC Adapter
CD mit entsprechender Logger-Software
Kalibrierzertifikat
Aufbewahrungsbox
1.2
Grundlegendes Prinzip
Das Prinzip der Härtemessung bei diesem Gerät basiert auf der
Messung
der
Widerstandskraft
Messspitze in dem zu untersuchenden Material unter Verwendung
der bekannten Federbelastung. Die Tiefe des Eindringens (max.
2,5 mm) kann umgerechnet werden auf eine Skala mit 100
Einheiten. Die Dafür benutzte Formel lautet:
Gemäß der Formel ist die Härte proportional zur Verdrängung des Materials durch die Messspitze. Durch
Messung dieses Verdrängens kann die Härte anschließend berechnet werden.
BETRIEBSANLEITUNG
bei
dem
HD = 100 –
Eindringen
einer
