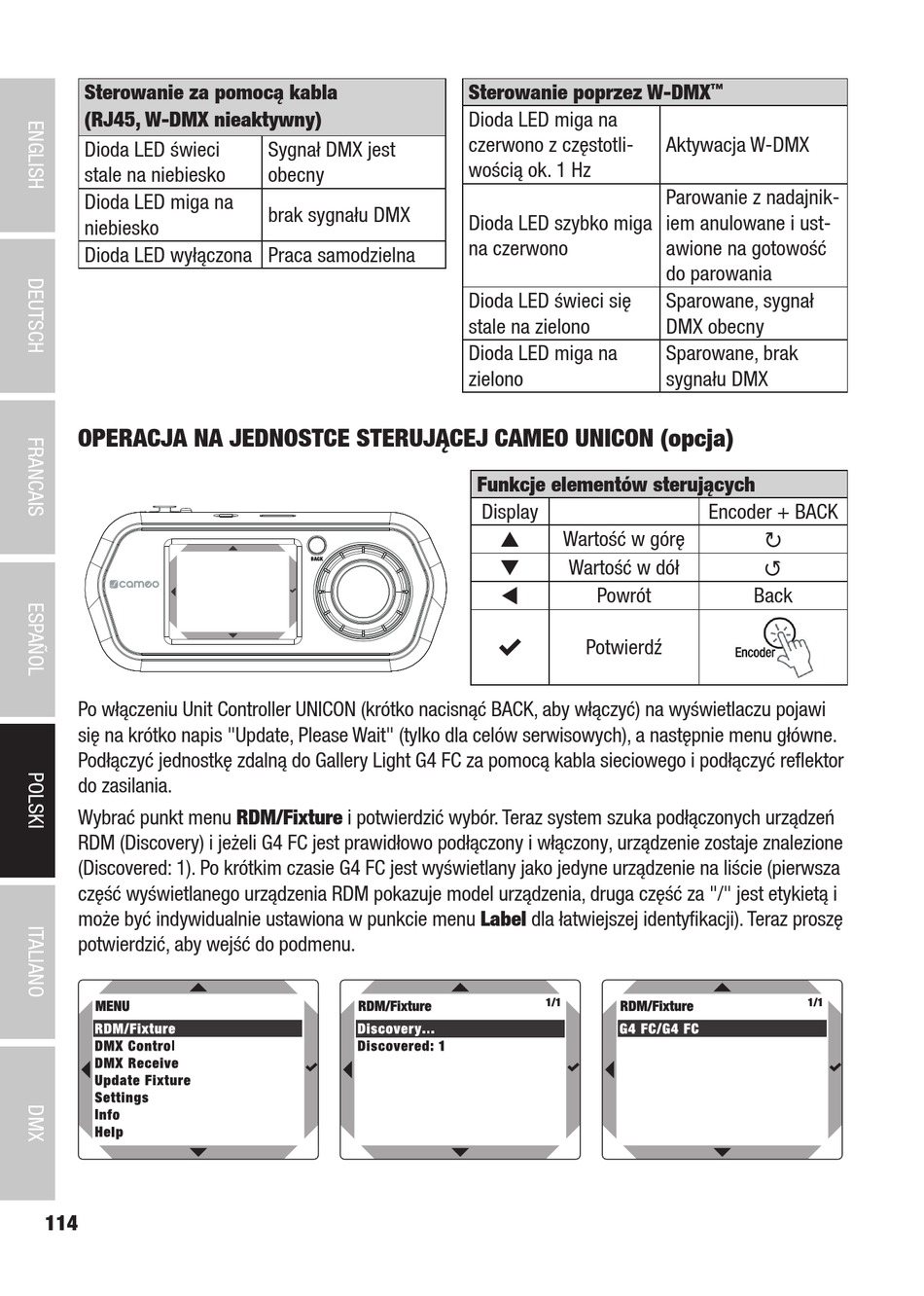

Operacja Na Jednostce Sterującej Cameo Unicon (Opcja) - Cameo G4 FC Bedienungsanleitung

Sterowanie za pomocą kabla
(RJ45, W-DMX nieaktywny)
Dioda LED świeci
stale na niebiesko
Dioda LED miga na
niebiesko
Dioda LED wyłączona Praca samodzielna
OPERACJA NA JEDNOSTCE STERUJĄCEJ CAMEO UNICON (opcja)
Po włączeniu Unit Controller UNICON (krótko nacisnąć BACK, aby włączyć) na wyświetlaczu pojawi
się na krótko napis "Update, Please Wait" (tylko dla celów serwisowych), a następnie menu główne.
Podłączyć jednostkę zdalną do Gallery Light G4 FC za pomocą kabla sieciowego i podłączyć reflektor
do zasilania.
Wybrać punkt menu RDM/Fixture i potwierdzić wybór. Teraz system szuka podłączonych urządzeń
RDM (Discovery) i jeżeli G4 FC jest prawidłowo podłączony i włączony, urządzenie zostaje znalezione
(Discovered: 1). Po krótkim czasie G4 FC jest wyświetlany jako jedyne urządzenie na liście (pierwsza
część wyświetlanego urządzenia RDM pokazuje model urządzenia, druga część za "/" jest etykietą i
może być indywidualnie ustawiona w punkcie menu Label dla łatwiejszej identyfikacji). Teraz proszę
potwierdzić, aby wejść do podmenu.
114
Sygnał DMX jest
obecny
brak sygnału DMX
Sterowanie poprzez W-DMX
Dioda LED miga na
czerwono z częstotli-
wością ok. 1 Hz
Dioda LED szybko miga
na czerwono
Dioda LED świeci się
stale na zielono
Dioda LED miga na
zielono
Funkcje elementów sterujących
Display
Wartość w górę

Wartość w dół

Powrót

✔ Potwierdź
™
Aktywacja W-DMX
Parowanie z nadajnik-
iem anulowane i ust-
awione na gotowość
do parowania
Sparowane, sygnał
DMX obecny
Sparowane, brak
sygnału DMX
Encoder + BACK
↻
↺
Back
