Produktbeschreibung

3.1

Produktaufbau

3
1

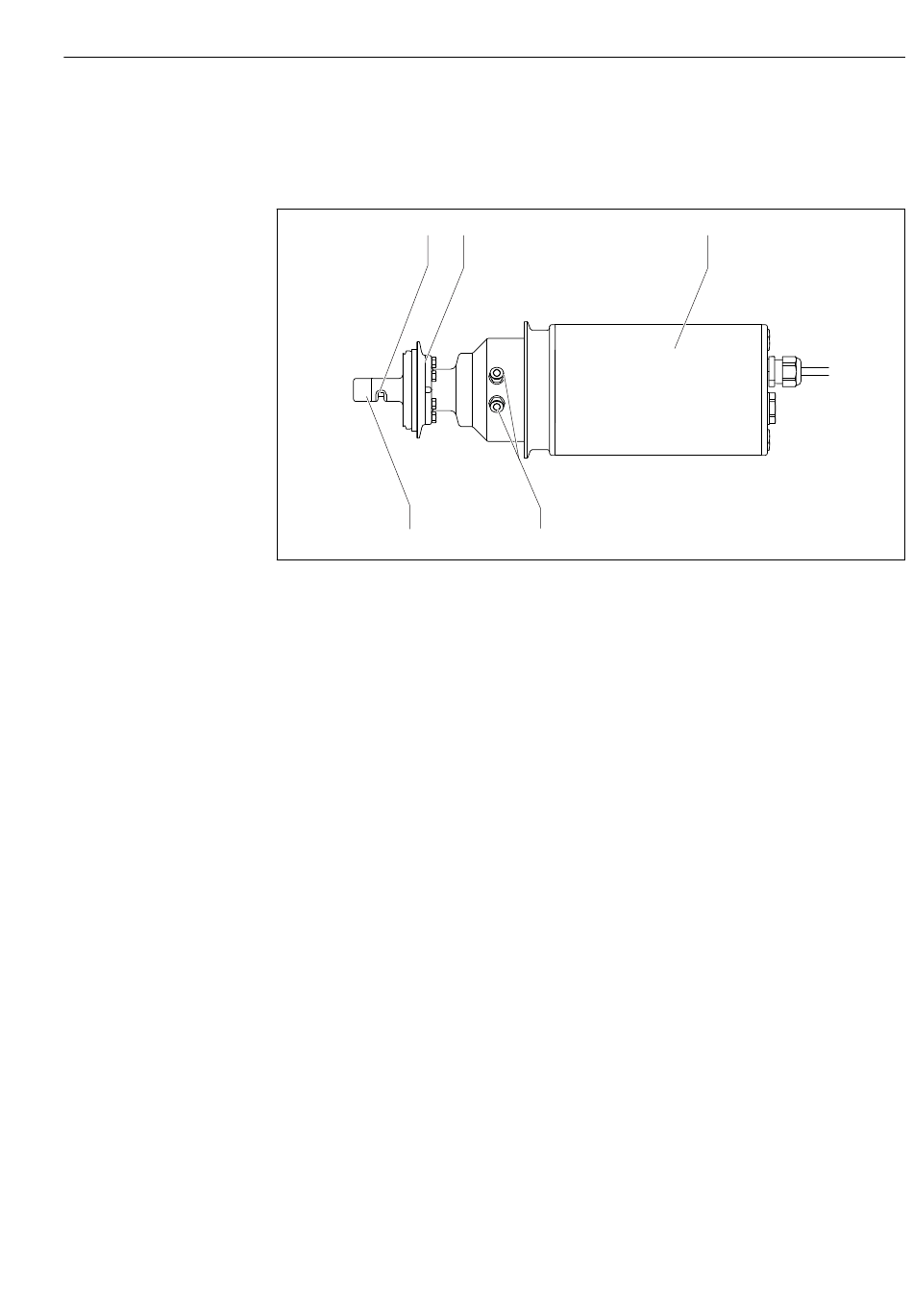

 1 Prozessspektrometer CKI50
1 Messkopf
2 Kühlungsanschlüsse für Wasserkühlung
3 Messspalt
4 Prozessanschluss
5 Elektronikeinheit
Das Prozessspektrometer kann direkt im Prozess ohne weitere Probenahme betrieben wer-
den (in-line).
In der Elektronikeinheit sind alle notwendigen Baugruppen enthalten:
• Spannungsversorgung
• Lichtquellen
• Spektrometer
Nimmt die Messsignale auf, digitalisiert und verarbeitet sie zu einem Messwert.
• Mikrokontroller
Übernimmt die Steuerung der internen Abläufe und die Datenübertragung.
• Prozessoreinheit
Das Prozessspektrometer enthält folgende Lichtquelle:
Halogenglühlampe: 380 ... 830 nm
3.2

Messprinzip

Das Prozessspektrometer verwendet optische Signale, um das Medium zu analysieren.
Somit können Informationen des Mediums als Messparameter ausgegeben werden. Diese
Messparameter können über den Messumformer angezeigt werden und dienen zur Über-
wachung oder zur direkten Kontrolle eines Prozesses. Das Prozessspektrometer misst den
Anteil der Probe, der sich zwischen dem Messspalt des Messkopfes befindet. Die Probe
wird mit Licht bestrahlt und es findet eine Wechselwirkung zwischen Probe und einge-
strahltem Licht statt. Das transmittierte Licht wird über das Beobachtungsfenster wieder
eingesammelt und in der Elektronikeinheit analysiert. Das Spektrum des eingesammelten
Lichtes wird schließlich ausgewertet und der entsprechende Messparameter wird berech-
net.
4
2
