2. Konfiguration
DH-SMt/Dk
M-Bus Kombi-Modul ECA 73
1.4 Kompatibilität
Optionale ECA- Module:
Das Modul ecA 73 ist mit ecA 60-63, ecA 71,
ecA 72, ecA 82, ecA 83 und ecA 87 kompatibel.
es können max. 2 ecA- Module angeschlossen
werden.
Versorgungsspannung: Mit der
Hardwar-Version B (B200) und der
Software-Version 2.00 wird nur noch die 24Va.c.
Version unterstütz.
Geeignete wärmemengenzähler:
wärmemengenzähler
Hersteller
infocal™ 5
Danfoss A/S
cAlStreeM™, typ
Danfoss A/S
eeM-c
MulticAl® iii
kamstrup A/S
wZD4 x.xx mit
Siemens
impulsmodul
Gebäudetechnik
wZD Pc
Bereich landis & Staefa
Division
SHArkY HeAt 130 °c
Hydrometer GmbH
Multidata N1
cQM-ii
Apator
celec
Aquametro
Tabelle 1.4a: Wärmemengenzähler
Übertragene wärmemengenzählerdaten:
• Primäre Vorlauftemperatur *
• Primäre Rücklauftemperatur *
• Aktueller Wasserdurchfluss
• Aufsummierte Wassermenge *
• Aktuelle Wärmeleistung
• Aufsummierte Wärmemenge *
* Diese Daten werden im Regler ECL Comfort
nicht angezeigt.
2.1 Netzwerkbeschreibung
ECL Comfort

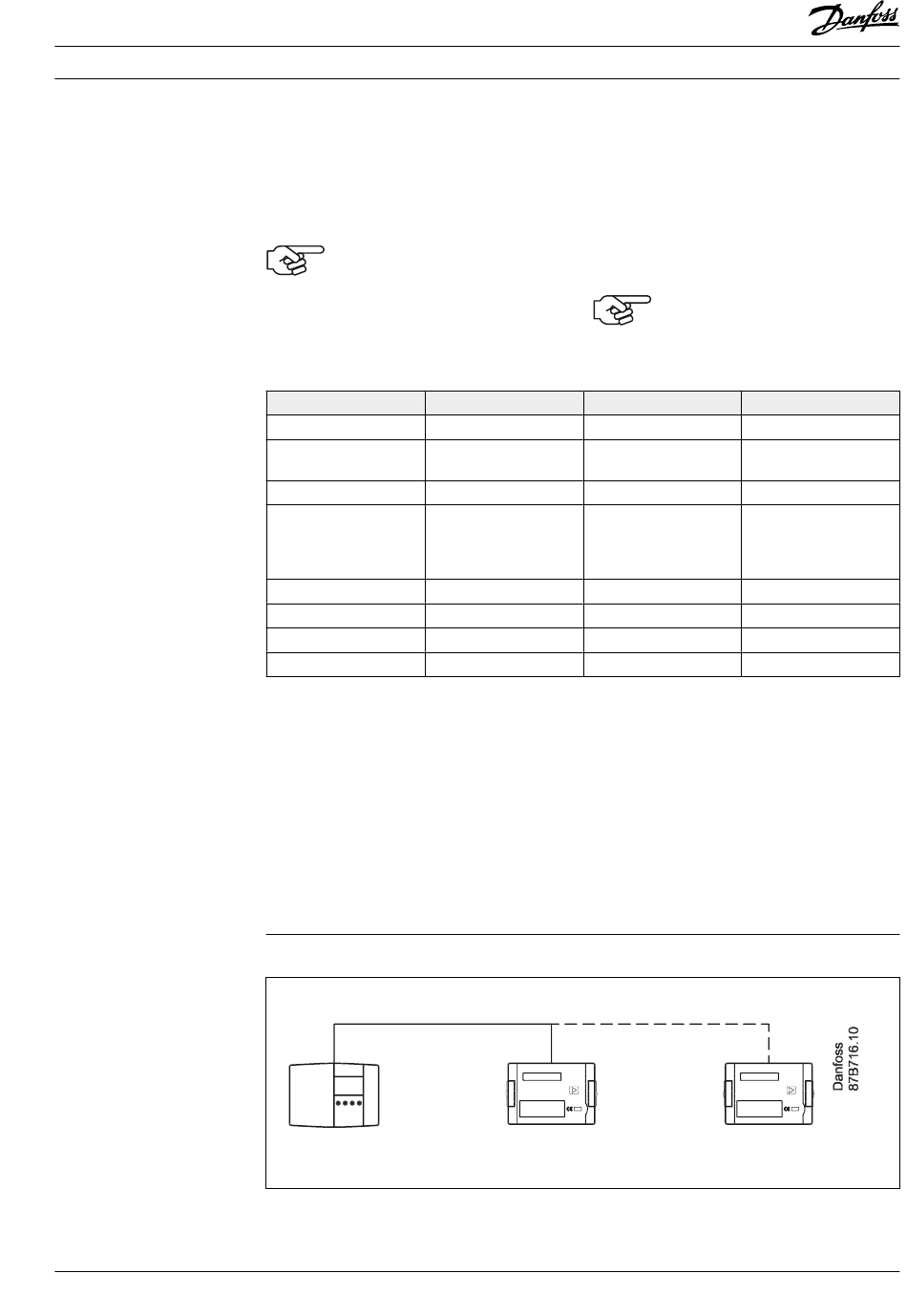

Abb. 2.1a: Anwendungsbeispiel
VI.KN.Y1.03.5
© Danfoss 10/2008
ECL Comfort:
Produktserie ecl comfort 300:
• ECL- Karten ab CI08 oder höhere Versionen
(Entweder der M-Bus oder der Impulseingang
werden unterstützt)
• Regler- Softwareversionen ab 1.11
Produktserie ecl comfort 300S:
• Regler- Softwareversionen ab 1.10
Bei ecl comfort Master/Slave-
Systemen dürfen die Slave- Adressen 7,
8, 9 und 14 nicht benutzt werden.
kommunikation
M-Bus, impuls
M-Bus, impuls
M-Bus, impuls
impuls
M-Bus, impuls
Zenner
M-Bus
M-Bus
M-Bus / Impuls
Wärmemengenzähler
M-Bus
Wärmemengenzähler
