Creality Neo Series Handbuch

Teileliste

1. Sprite Extruder *1
2. Befestigungsteil *1
3. Isolationssäule *2
4. Teflonschlauch *1
5. M3*8 Innensechskantschraube*2
6. Motorverlängerungskabel
7. Kabelbinder

Installationsschritte

1. Entfernen Sie die Isolationssäule, den Teflonschlauch und das Gehäuse vom Hotend.

2. Führen Sie das Befestigungsteil und die Isolationssäulen aus dem Kit der Reihe nach in die M5-Schrauben ein, montieren Sie dann das originale V-Rad und die Muttern und ziehen Sie diese fest.

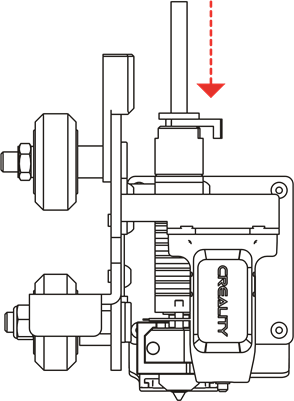

3. Führen Sie den Teflonschlauch mit Kraft in das Hotend ein. Der Teflonschlauch muss auf eine geeignete Länge zugeschnitten werden (85,3 mm wird empfohlen; sollte sich am Heatbreak oder Hotend etwas ändern, kann dies entsprechend der tatsächlichen Situation angepasst werden). Stellen Sie sicher, dass die Schnitte an beiden Enden des Teflonschlauchs gleichmäßig sind.

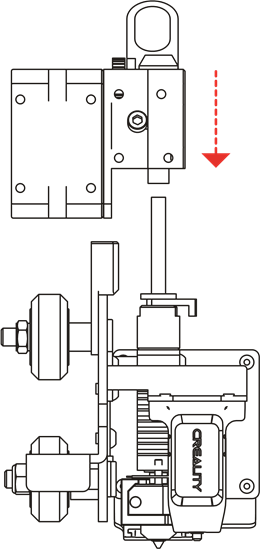

4. Installieren Sie den Sprite Extruder wie in der Abbildung gezeigt von oben nach unten in das Befestigungsteil und stecken Sie den Teflonschlauch in den Auslass des Sprite Extruders.

5. Befestigen Sie den Sprite Extruder und das Befestigungsteil mit zwei M3 * 8 Schrauben. Installieren Sie anschließend das originale Hotend-Gehäuse.

6. Verbinden Sie das Motorverlängerungskabel aus dem Kit mit dem originalen Extrusionsmotorkabel des Druckers und schließen Sie dann das andere Ende an den Schrittmotoranschluss des Sprite Extruders an.
7. Stellen Sie den Esteps-Wert des Druckers auf 424.9 ein (der Wert dient nur als Referenz und kann je nach tatsächlicher Drucksituation feinabgestimmt werden), und klicken Sie dann auf "Store Settings" (Einstellungen speichern).


Wenn der Drucker die Einstellung des Esteps-Wertes auf 424.9 nicht unterstützt, können Sie eine neue Textdatei (txt) erstellen und "M92 E424.9" in den Text eingeben. Drücken Sie Enter (Eingabe), um mit der Eingabe von "M500" fortzufahren. Speichern Sie die Datei im gcode-Format und kopieren Sie sie auf eine TF-Karte. Stecken Sie die TF-Karte in den Drucker und klicken Sie, um diese Datei zu drucken. Zu diesem Zeitpunkt wurde der Esteps-Wert des Druckers auf 424.9 angepasst.

Tipps:

1. Nach der Installation muss die Druckplattform erneut nivelliert werden.
2. Die seitliche Einstellschraube am Sprite Extruder Pro kann den Klemmgrad zwischen dem Extrusionszahnrad und dem Filament einstellen; Drehen nach vorne ist Festziehen und Drehen nach hinten ist Lösen.
3. Der Rückzugsweg muss weniger als 3 mm betragen.

Offizielle Website: www.creality.com
Geschäftstelefon: +86 755-8523 4565
E-Mail: cs@creality.com
