EKO CORE 500 Handbuch

Laden Sie die Eko App herunter, um die CORE 500™ Einrichtung abzuschließen

CORE 500™ einrichten

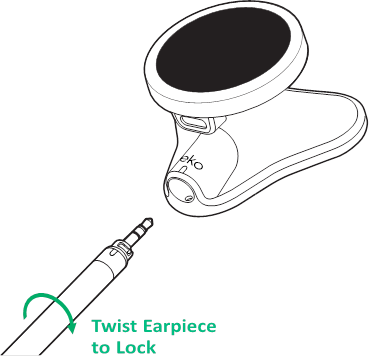

Ohrstück anbringen

• Stecken Sie das Ohrstück in die CORE 500™. Die Markierung an der CORE 500™ Buchse sollte mit der rechten Markierung am Ohrstück übereinstimmen.
• Drehen Sie das Ohrstück eine Vierteldrehung im Uhrzeigersinn, bis es einrastet. Die Markierung an der CORE 500™ Buchse sollte mit der linken Markierung am Ohrstück übereinstimmen.

Ohrstück abnehmen

• Drehen Sie das Ohrstück eine Vierteldrehung gegen den Uhrzeigersinn, bis es entriegelt.
• Nehmen Sie das Ohrstück von der CORE 500™ ab.

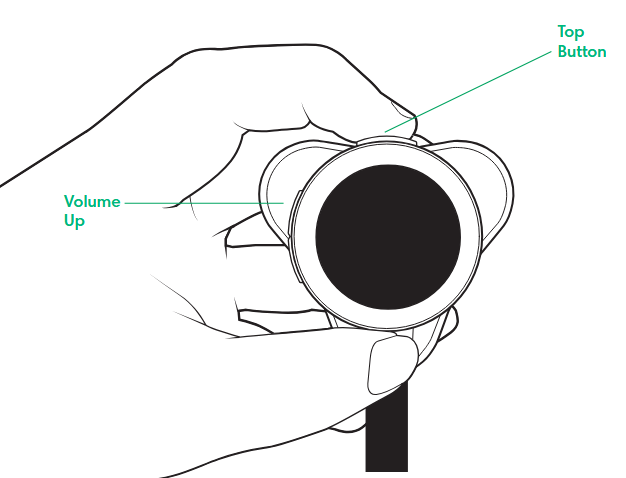

Einschalten
Drücken Sie die obere Taste.

Ausschalten
Halten Sie die obere Taste gedrückt und drücken Sie einmal die Lauter-Taste, um das Gerät auszuschalten. Sobald der Bestätigungsbildschirm erscheint, drücken Sie die Lauter-Taste erneut zur Bestätigung.

Ruhezustand
Die CORE 500™ wechselt nach kurzer Inaktivität automatisch in den Ruhezustand. Nehmen Sie sie am Hals des Bruststücks auf, um sie aufzuwecken. Sie können diese Einstellung in der Eko App deaktivieren.

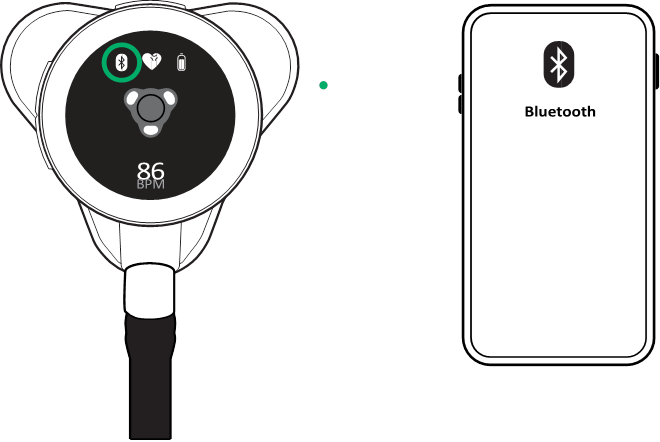

CORE 500™ mit der Eko App verbinden

1. Öffnen Sie die Eko App und melden Sie sich an.
2. Befolgen Sie die Anweisungen auf dem Bildschirm zum Koppeln Ihres Geräts.
3. Drücken Sie die Lauter-Taste, um die Kopplung zu bestätigen, falls Sie zum ersten Mal koppeln.
4. Das Bluetooth®-Symbol wird auf dem CORE 500™ Bildschirm angezeigt, wenn eine Verbindung besteht.

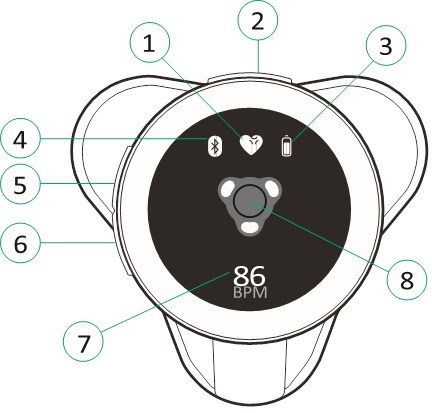

Den CORE 500™ Bildschirm verstehen

Ruhezustand

1. Aktueller Audiofilter:
   • Breitband (für alle Anwendungsfälle)
   • Kardial (mit EKG)
   • Pulmonal (mit Lungengeräuschen)
2. Obere Taste:
   1. Filter wechseln:
      = Drücken für <1 Sekunde
   2. Aufnahme starten:
      = Drücken für 2 Sekunden
3. Akkustand
4. Bluetooth verbunden
5. Lauter-Taste
6. Leiser-Taste
7. Herzfrequenz in Echtzeit in Schlägen pro Minute
8. Ableitungsanzeige:
   1. O= Kein Hautkontakt erkannt
   2. ✓ = Hautkontakt erkannt

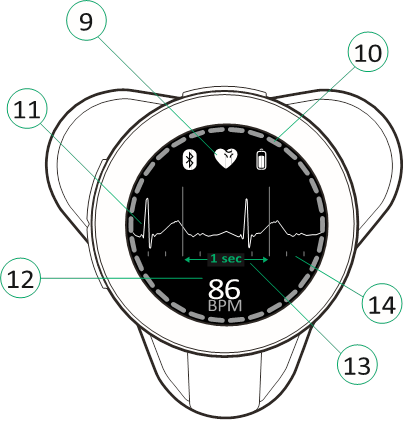

Den CORE 500™ Bildschirm verstehen

Aktiver Zustand

9. Aktueller Audiofilter
10. Aufnahme läuft
11. EKG-Wellenform (angezeigt im kardialen und Breitbandfilter)
12. Herzfrequenz in Echtzeit in Schlägen pro Minute
13. 1-Sekunden-Intervalle
14. 0,2-Sekunden-Intervalle

Tipps zur Verbesserung des EKG-Signals

Platzierung

Platzieren Sie die CORE 500™ fest auf der Brust des Patienten, um ein sauberes EKG-Signal zu erhalten. Wird die CORE 500™ vertikal gehalten, entspricht das auf dem Bildschirm angezeigte EKG einer modifizierten Ableitung I.

In der Eko App interpretieren

Verwenden Sie die Eko App, um das 3-Kanal-EKG zu lesen und zu interpretieren. Die EKG-Kurve auf der CORE 500™ ist dieselbe wie der 1. Kanal, der in der Eko App angezeigt wird.

Hautvorbereitung

• Reinigen Sie die Haut und/oder die Elektroden mit 70%igen IPA-Tüchern, um ein besseres EKG-Signal zu erhalten. Einige Tücher sind im Produktkarton enthalten.
• EKG-Gel wird für Patienten mit trockener Haut oder starker Körperbehaarung empfohlen.

Weitere Informationen

Um die CORE 500™ Gebrauchsanweisung einzusehen oder unser Eko Hilfe-Center zu besuchen, gehen Sie zu ekohealth.com/ifu.
Nutzer von Unternehmenssoftware können ihren IT-Partner und/oder Eko-Vertreter bei Fragen zur Einarbeitung kontaktieren.
Scannen Sie hier, um ein Einführungsvideo anzusehen:
